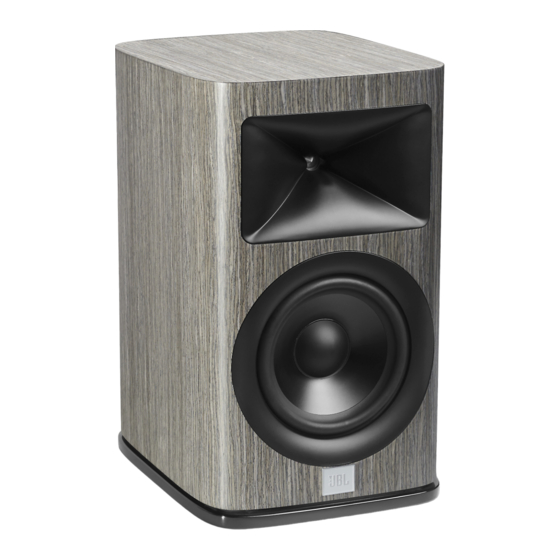

Verwandte Anleitungen für JBL HDI-1600
Inhaltszusammenfassung für JBL HDI-1600

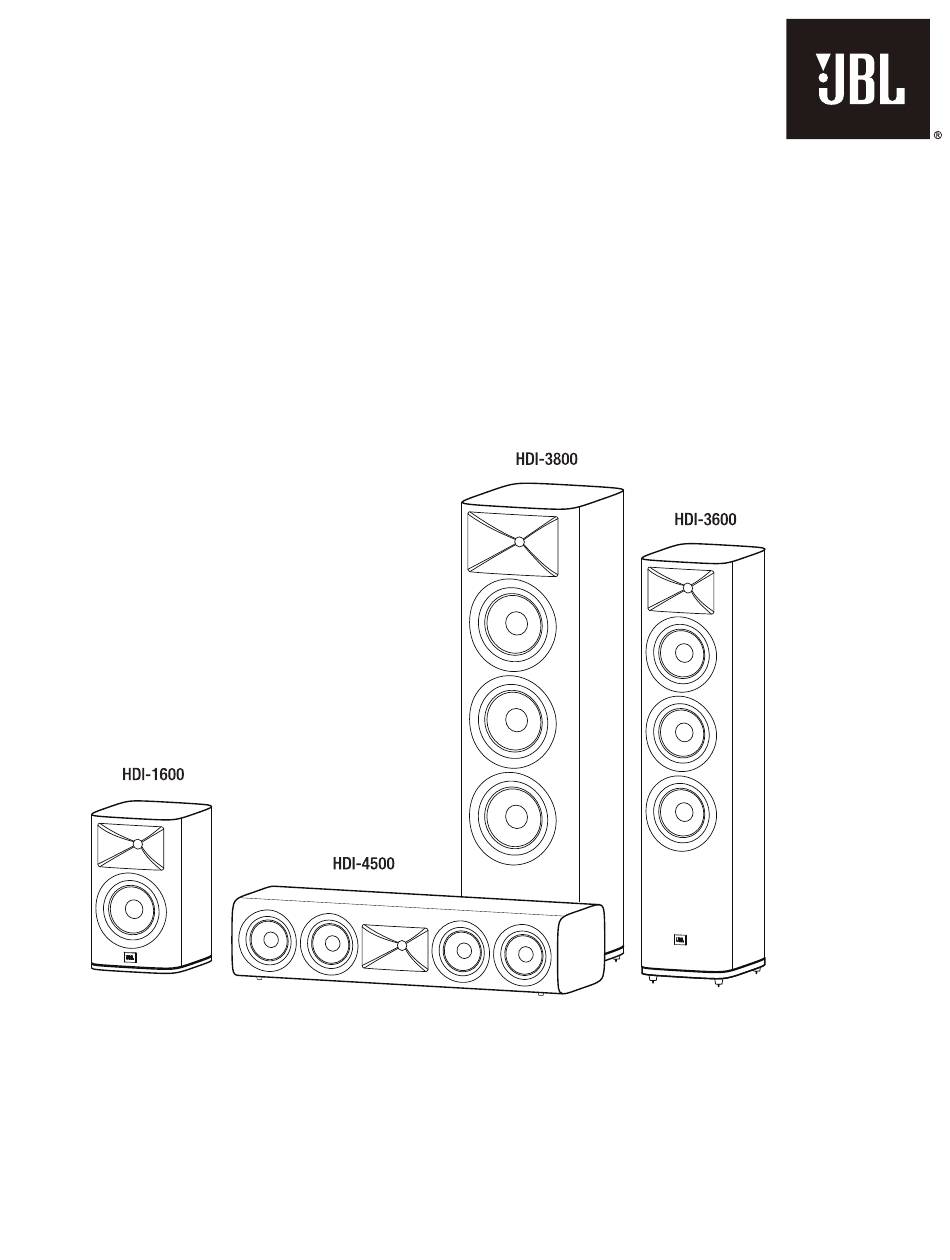

- Seite 1 ® HDI-SERIE Lautsprecher vom Boden-Typ BEDIENUNGSANLEITUNG...
-
Seite 2: Im Lieferumfang Enthaltene Komponenten
Filminhalten mit: von Live-Auftritten bis zu den Aufnahmen, die zu Hause, im Fahrzeug oder im Büro abgespielt werden. Wir sind überzeugt davon, dass dein neues JBL-System alle deine Erwartungen erfüllen wird und dass du dich auch bei künftigen Käufen von weiteren Audiogeräten für dein Heim, dein Auto und dein Büro wieder für JBL-Produkte entscheiden wirst. - Seite 3 POSITIONIERUNG HDI-3600/3800 STANDLAUTSPRECHER, HDI-1600 REGALLAUTSPRECHER Das beste Klangergebnis wird erzielt, wenn die Lautsprecher 1,8 bis 3 m (6 bis 10 Fuß) voneinander entfernt sind. Durch die Positionierung der Lautsprecher in Richtung des Hörers kann ein besseres Stereo-Erlebnis erreicht werden. Der optimale Stereo- Klang wird erreicht, wenn der Winkel zwischen dem Hörer und den Lautsprechern zwischen 40 und 60 Grad beträgt.
- Seite 4 JBL LAUTSPRECHER DER HDI-SERIE – HEIMKINO-LAUTSPRECHER PLATZIERUNGSVORSCHLAG MIT AUFSTELLPLAN FÜR 5.1-SOUND Wenn die HDI-1600/3600/3800/4500 Lautsprecher als Surround-Komponenten in einem 5.1-System verwendet werden, müssen sie leicht hinter dem Hörer und einander zugewandt positioniert werden. Ideal ist eine Position von 0,9–1,2 Meter (3–4 Fuß) über dem Boden.
- Seite 5 ENTFERNEN DER GITTER Die Gitter der Lautsprecher der HDI-Serie lassen sich durch Wegziehen vom Gehäuse abnehmen. Gitter entfernen Gitter entfernen www.jblsynthesis.com...
- Seite 6 ANSCHLÜSSE ACHTUNG: Achte darauf, dass alle elektronischen Komponenten des Systems AUSgeschaltet (und möglichst auch von der Stromversorgung komplett getrennt) sind, bevor sie angeschlossen werden. Lautsprecher und Verstärker verfügen über zueinander passende positive und negative („+“ und „–“) Anschlüsse. Alle Lautsprecher der HDI-Serie verfügen über Anschlüsse, die mit „+“ und „–“ an den Anschlussklemmen gekennzeichnet sind. Die „+“-Anschlüsse sind zudem rot markiert, während die „–“-Anschlüsse schwarz markiert sind.
- Seite 7 EIN-ADRIGER KABELANSCHLUSS Schließe für den Anschluss der Lautsprecher mit einem einzelnen Kabel den Verstärker an die einzelnen Lautsprecher an, wie in der nachfolgenden Abbildung dargestellt. An der Anschlussplatte können diese verschiedenen Steckersets verwendet werden. WICHTIG: Entferne beim Anschließen der Lautsprecher nicht die Metallbrücken zwischen den beiden Anschlusspaaren.
- Seite 8 Anschluss Anschluss Weitere Informationen über die unterschiedlichen Möglichkeiten zum Anschließen von Lautsprechern sind beim JBL-Händler erhältlich. KORREKTE PFLEGE DER LAUTSPRECHER • Entferne den Staub mit einem sauberen, trockenen Tuch vom Gehäuse. Feuchte Tücher können die Oberfläche des Gehäuses vermatten. Das Gehäuse darf nicht mit flüchtigen Flüssigkeiten, wie beispielsweise Benzol, Farbverdünnern oder Alkohol gereinigt werden.
-
Seite 9: Technische Daten
TECHNISCHE DATEN MODELL HDI-1600 HDI-3600 HDI-3800 HDI-4500 Dreifacher 2,5-Wege- Dreifacher 2,5-Wege- Vierfacher 2,5-Wege-Center- BESCHREIBUNG 2-Wege-Regallautsprecher Standlautsprecher von 6,5 Zoll Standlautsprecher von 8 Zoll Lautsprecher von 5,25 Zoll Bassreflex-Design mit rückwärts Bassreflex-Design mit rückwärts Bassreflex-Design mit rückwärts Bassreflex-Design mit GEHÄUSETYP abstrahlendem Port... - Seite 10 Торговая марка Назначение товара Пассивная акустическая система (HDI-4500, 1600, 3600, 3800) Изготовитель Харман Интернешнл Индастриз Инкорпорейтед, США, 06901 Коннек тикут, г.Стэмфорд, Атлантик Стрит 400, офис 1500 Страна происхождения К и а й т Импортер в Россию OOO «ХАРМАН РУС СиАйЭс», Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1 Гарантийный...
- Seite 11 © 2020 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. DE : Informationen in weiteren Sprachen finden Sie unter jblsynthesis.com JBL und HDI (High Definition Imaging) sind Warenzeichen von HARMAN International RU : Если вам нужны версии на других языках, перейдите на сайт...
