DUR-line® UCP 21

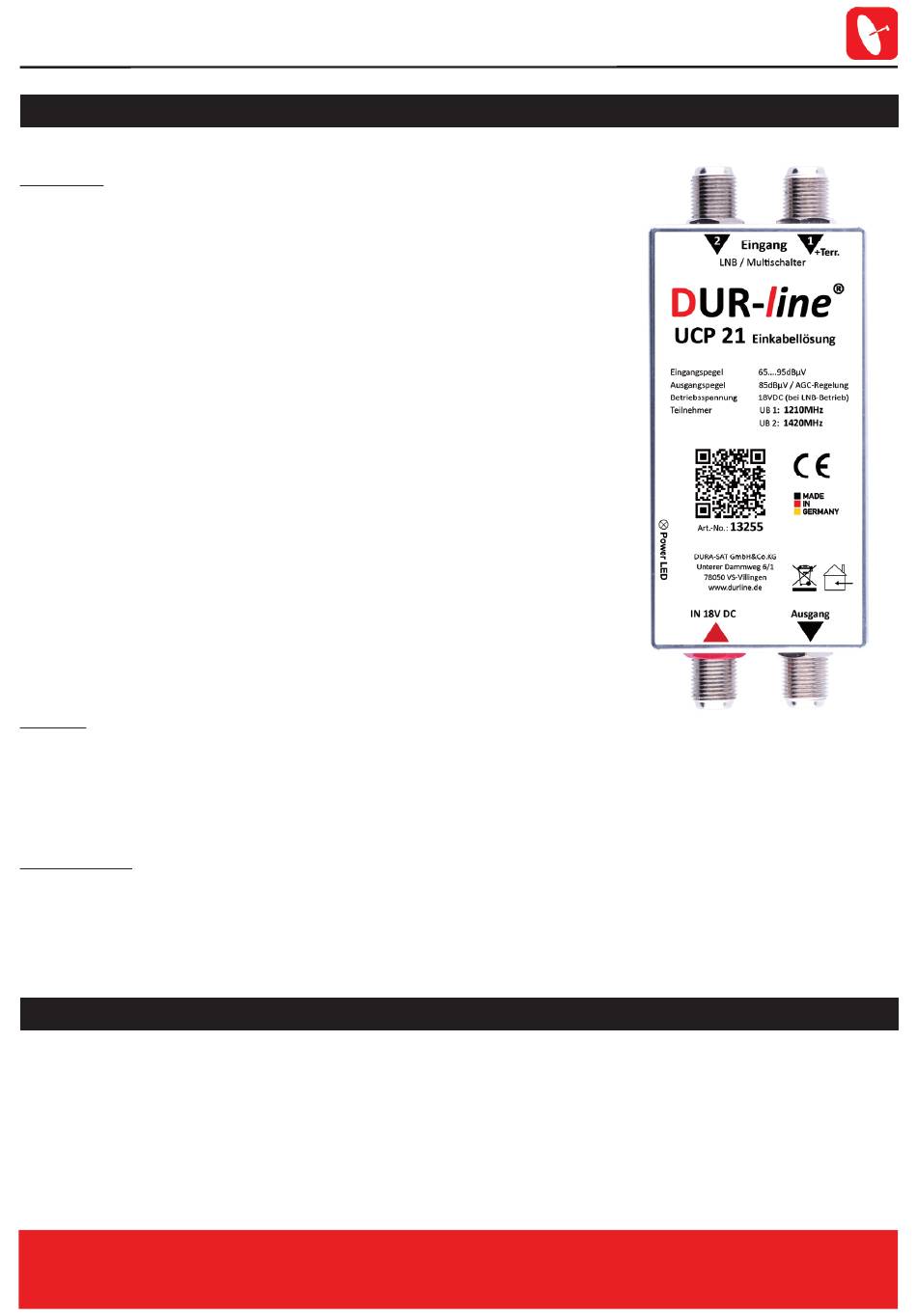

3 Abbildung / Beschreibung
Anschluss
• Eingänge
*IN 1: Eingang für ein SAT-Signal inkl. eingespeister Terrestrik
*IN 2: Eingang für ein SAT-Signal
DC : Anschlussbuchse für opti onales Netzteil. (18VDC / 500mA)
Das Netzteil ist erforderlich wenn die Eingänge direkt
an ein LNB angeschlossen werden.
Opti onales Netzteil: DUR-line NT 18-1200F (Art.Nr.:10727)
* Das angeschlossene SAT-Signal muss direkt von einem
LNB (Twin, Quad, Octo) oder von einem Multi schalter kommen.
Es müssen beide Eingänge angeschlossen werden,
da der UCP 21 sonst nicht funkti onieren kann.
• Ausgänge
Anzeige
• Power LED
Lieferumfang
• UCP 21
• Bedienungsanleitung
4 Hinweis
• Öff nen Sie niemals ein angeschlossenes Produkt:
• Arbeiten Sie niemals während einem Gewi� er an der Sat-Anlage.
• Wenn das Produkt in Kontakt mit Flüssigkeit gekommen ist,
muss es sofort von der Betriebsspannung getrennt werden.
• Dieses Gerät darf nur von qualifi ziertem Personal unter Berücksichti gung der
jeweiligen Vorschri� en geöff net und repariert werden.
1 x Ausgang für 2 Einkabel-Teilnehmer
Betriebs LED leuchtet wenn einer der angeschlossenen Teilnehmer
eingeschaltet oder ein opti onales Netzteil verbunden ist.
Gefahr eines Stromschlags!
