DUR-line® UCP 21
ANLEITUNG
DUR-line
®
UCP 21
Einkabellösung
für 2 Teilnehmer

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dura-sat DUR-line UCP 21

  • Seite 1 DUR-line® UCP 21 ANLEITUNG DUR-line ® UCP 21 Einkabellösung für 2 Teilnehmer...

  • Seite 2: Sicherheitshinweise

    DUR-line® UCP 21 Vorwort Vielen Dank dass Sie sich für unser Produkt entschieden haben. Diese Einkabellösung ist für SAT-Anlagen die 2 Teilnehmer nutzen möchten, aber nur eine Antennenableitung zur Verfügung haben. Über diese eine Ableitung werden die zwei SAT-Signale in ein Einkabel-Signal umgewandelt und es können somit zwei Teilnehmer (oder ein Twin-Empfänger) unabhängig voneinander betrieben werden.

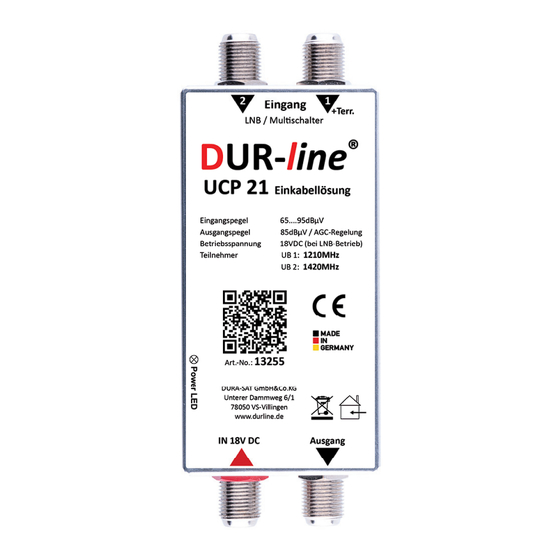

  • Seite 3 DUR-line® UCP 21 Abbildung / Beschreibung Anschluss • Eingänge *IN 1: Eingang für ein SAT-Signal inkl. eingespeister Terrestrik *IN 2: Eingang für ein SAT-Signal DC : Anschlussbuchse für opti onales Netzteil. (18VDC / 500mA) Das Netzteil ist erforderlich wenn die Eingänge direkt an ein LNB angeschlossen werden.

  • Seite 4: Installation

    DUR-line® UCP 21 Entsorgung Das WEEE-Symbol weist darauf hin, dass es sich bei diesem Produkt um ein elektrisches oder elektronisches Gerät handelt. Bi� e entsorgen Sie dieses Gerät nicht über den Hausmüll, sondern bringen Sie es zu Ihrer örtlichen kommunalen Sammelstelle. Voraussetzungen Das UCP 21 funkti oniert nur mit Einkabel fähigen Empfangsgeräten (SAT-Receiver / TV-Geräte) die mindestens die Norm EN50494 unterstützen.

  • Seite 5: Technische Daten

    Teilnehmer 1 ( 2: 1420MHz ) Entf ällt jedoch bei Betrieb oder bei TWIN-Empfänger: eines TWIN-Empfängers 1: 1210MHz an Teilnehmer 1. 2: 1420MHz Technische Daten DUR-line UCP 21 Art.Nr. 13255 Frequenzbereich SAT IN 1: 85-2400MHz / IN 2: 950-2400MHz Eingangspegel 65...95 dBµV (EN50083-2 Störstrahlung) Ausgangspegel 85 dBµV (AGC geregelt)

  • Seite 6: Problembehandlung

    Beschädigung oder Modifi kati onen des Arti kels. Im Garanti efall schicken Sie uns bi� e das Produkt ausreichend frankiert und mit dem Kau� eleg (Rechnung mit Angabe der DURA-SAT Bezeichnung des Arti kels und Rechnungsdatum) zu. Seite 6...

  • Seite 7: Fehlerbehebung

    DUR-line® UCP 21 Fehlerbehebung Sollte es bei der Funkti on zu Fehlern kommen, beachten Sie bi� e folgende Punkte: Problem Eventuelle Ursache Mögliche Lösung Fehlerha� er Anschluss Überprüfen Sie ob alle Kabel nach Anleitung richti g Kein Signal angeschlossen sind Überprüfen Sie ob das Netzteil richti g angeschlossen und an einer stromführenden Steckdose angeschlossen ist.

  • Seite 8: Konformitätserklärung

    EU declaration of conformity Hereby, Dura-Sat GmbH & Co.KG declares that the radio equipment type multiswitch G-HQ and blue eco series is in compliance with Directives 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://www.durasat.de/download-bereich.html...
