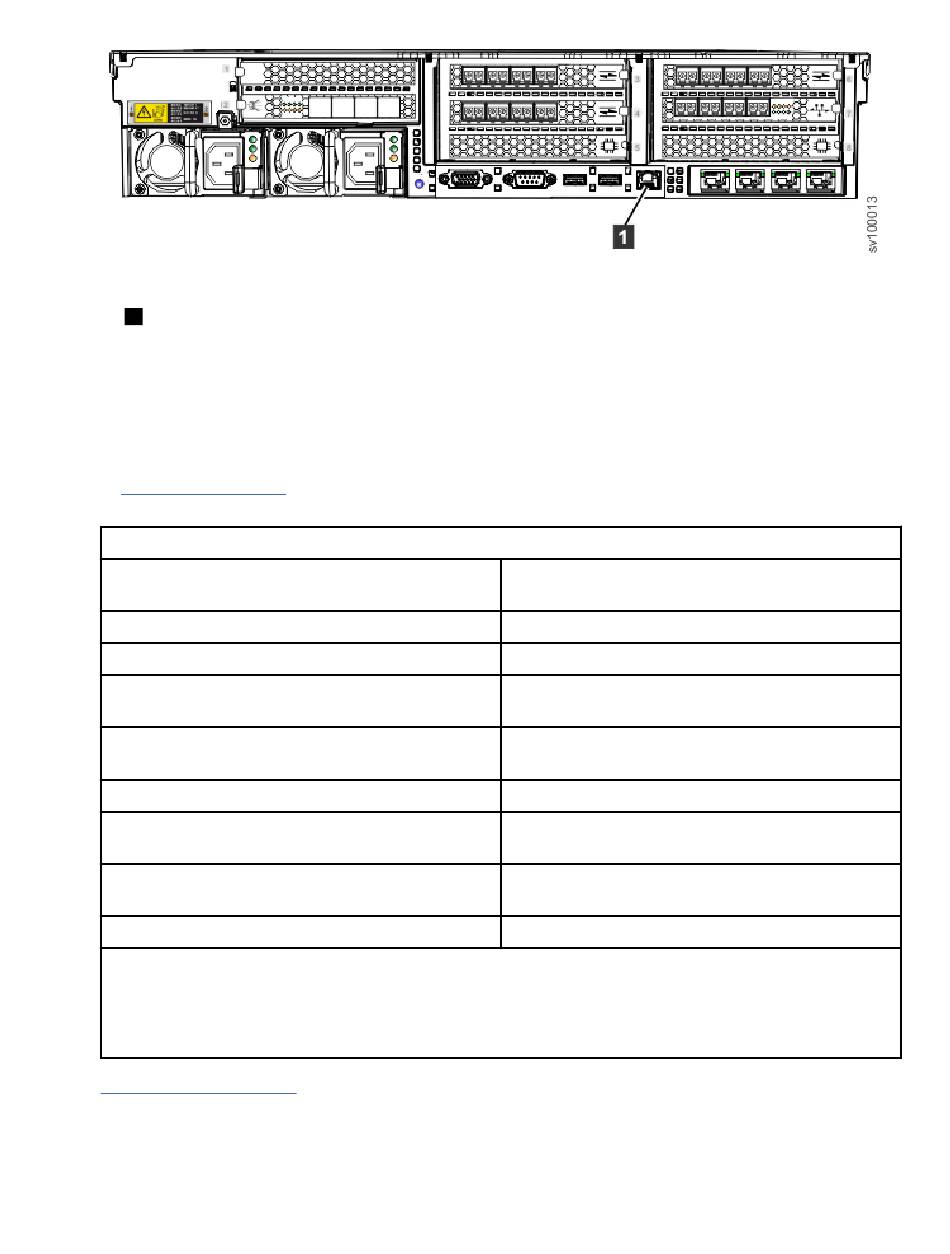

Abbildung 16. Nicht verwendeter SAN Volume Controller 2145-SV1 -Ethernet-Port
1
Nicht verwendeter Ethernet-Port
Der serielle Port ist zwar nicht inaktiviert, wird aber im Normalbetrieb auch nicht verwendet.
Fibre Channel- und Ethernet-Portnummern für SAN Volume Controller 2145-SV1
Die Fibre Channel-Portnummern für SAN Volume Controller 2145-SV1 sind davon abhängig, wie viele
Netzadapter installiert sind und in welchen Steckplätzen. Portnummern sind außerdem von der Anzahl
und von der Konfiguration der Ethernet-Adapter abhängig.
In Tabelle 9 auf Seite 14 sind die SAN Volume Controller 2145-SV1 -Erweiterungssteckplätze und die
Adapter, die installiert werden können, aufgelistet.
Tabelle 9. PCI Express-Erweiterungssteckplätze, in denen ein Adapter verwendet werden kann
Nummer des PCI Express-Erweiterungssteck-
1. Die Steckplätze 3, 4, 6 und 7 können einen 10-Gb/s-Ethernet-Adapter enthalten, aber nur ein 10-
Gb/s-Ethernet-Adapter wird unterstützt.
2. Die Steckplätze 3, 4, 6 und 7 können einen 25-Gb/s-Ethernet-Adapter enthalten, das System unter-
stützt jedoch nur drei 25-Gb/s-Ethernet-Adapter.
Abbildung 17 auf Seite 15 zeigt die Nummern der physischen Fibre Channel-Ports (FC-Ports), wenn der
optische 10-Gb/s-Ethernet-Adapter für die FCoE-Kommunikation konfiguriert ist (FCoE = Fibre Channel
over Ethernet).
14 SAN Volume Controller : Modell 2145-SV1 Hardwareinstallation
platzes
1
2
3
4
5
6
7
8
Adapter
Nicht verwendet
12-Gb/s-SAS-Adapter
16-Gb/s-Fibre Channel-Adapter, 10-Gb/s-Ether-
net-Adapter oder 25 Gb/s-Ethernet-Adapter*
16-Gb/s-Fibre Channel-Adapter, 10-Gb/s-Ether-
net-Adapter oder 25 Gb/s-Ethernet-Adapter
Komprimierungsbeschleuniger
16-Gb/s-Fibre Channel-Adapter, 10-Gb/s-Ether-
net-Adapter oder 25 Gb/s-Ethernet-Adapter
16-Gb/s-Fibre Channel-Adapter, 10-Gb/s-Ether-
net-Adapter oder 25 Gb/s-Ethernet-Adapter
Komprimierungsbeschleuniger
