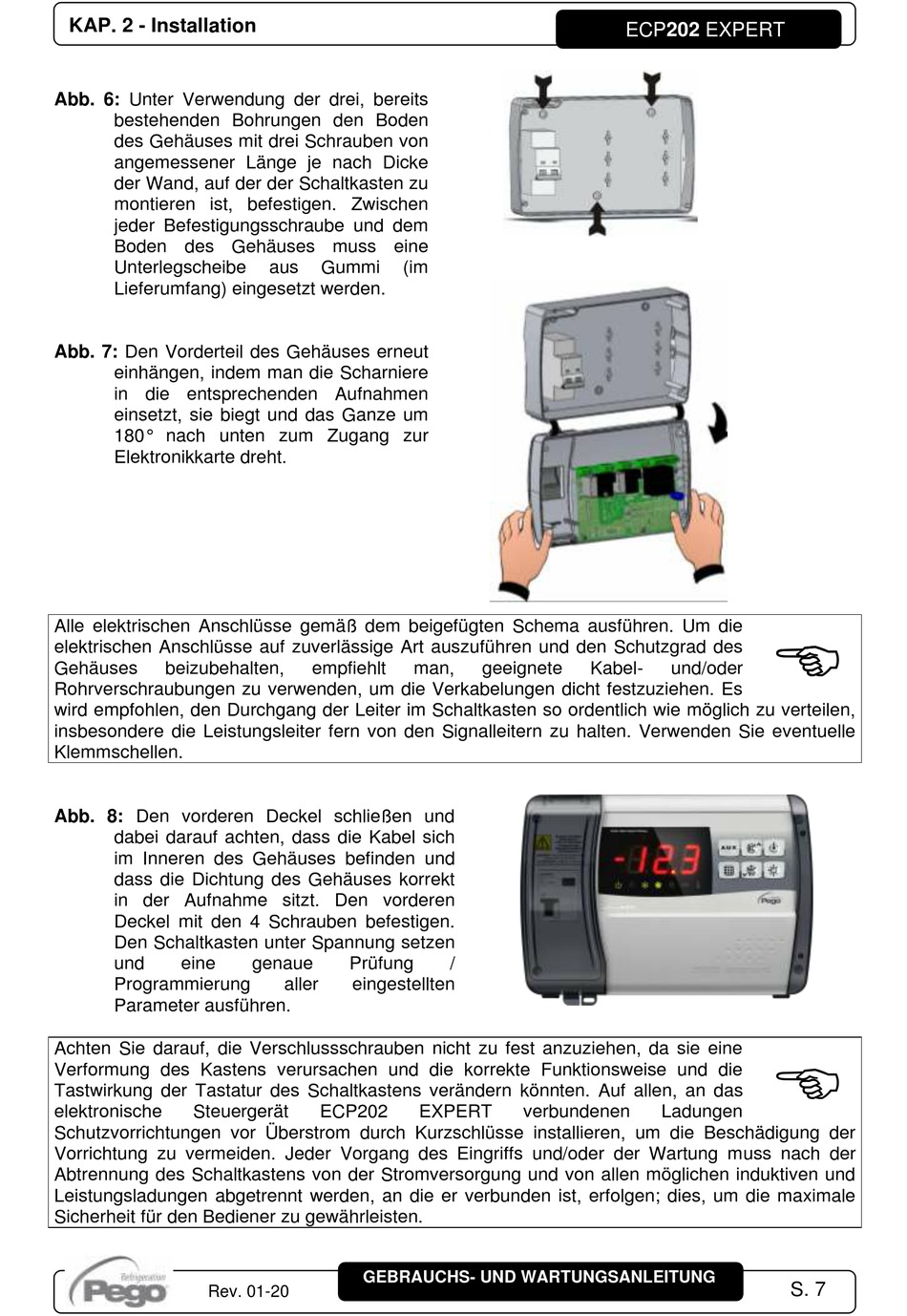

KAP. 2 - Installation
Abb. 6: Unter Verwendung der drei, bereits
bestehenden Bohrungen den Boden
des Gehäuses mit drei Schrauben von
angemessener Länge je nach Dicke
der Wand, auf der der Schaltkasten zu
montieren ist, befestigen. Zwischen
jeder Befestigungsschraube und dem
Boden des Gehäuses muss eine
Unterlegscheibe
Lieferumfang) eingesetzt werden.
Abb. 7: Den Vorderteil des Gehäuses erneut
einhängen, indem man die Scharniere
in die entsprechenden Aufnahmen
einsetzt, sie biegt und das Ganze um
180° nach unten zum Zugang zur
Elektronikkarte dreht.
Alle elektrischen Anschlüsse gemäß dem beigefügten Schema ausführen. Um die
elektrischen Anschlüsse auf zuverlässige Art auszuführen und den Schutzgrad des
Gehäuses beizubehalten,
Rohrverschraubungen zu verwenden, um die Verkabelungen dicht festzuziehen. Es
wird empfohlen, den Durchgang der Leiter im Schaltkasten so ordentlich wie möglich zu verteilen,
insbesondere die Leistungsleiter fern von den Signalleitern zu halten. Verwenden Sie eventuelle
Klemmschellen.
Abb. 8: Den vorderen Deckel schließen und
dabei darauf achten, dass die Kabel sich
im Inneren des Gehäuses befinden und
dass die Dichtung des Gehäuses korrekt
in der Aufnahme sitzt. Den vorderen
Deckel mit den 4 Schrauben befestigen.
Den Schaltkasten unter Spannung setzen
und eine
Programmierung
Parameter ausführen.
Achten Sie darauf, die Verschlussschrauben nicht zu fest anzuziehen, da sie eine
Verformung des Kastens verursachen und die korrekte Funktionsweise und die
Tastwirkung der Tastatur des Schaltkastens verändern könnten. Auf allen, an das
elektronische Steuergerät
Schutzvorrichtungen vor Überstrom durch Kurzschlüsse installieren, um die Beschädigung der
Vorrichtung zu vermeiden. Jeder Vorgang des Eingriffs und/oder der Wartung muss nach der
Abtrennung des Schaltkastens von der Stromversorgung und von allen möglichen induktiven und
Leistungsladungen abgetrennt werden, an die er verbunden ist, erfolgen; dies, um die maximale
Sicherheit für den Bediener zu gewährleisten.
