- Seite 1 ™ DuraPlex -Headset mit Kugelcharakteristik The Shure Omnidirectional DuraPlex Headset user guide. Version: 1.0 (2020-J)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Verwenden des Kragenclips DH5 DuraPlex™-Headset mit Kugelcharakteristik Zubehör Allgemeine Beschreibung Im Lieferumfang enthalten Technische Eigenschaften Optionales Zubehör Ersatzteile Pflege und Reinigung Hinweise zur Gewindemontage Einstellung des Kopfbands und Mikrofons Umkehrung des Mikrofonarms Pinbelegung und Abschlussimpedanz Tabelle der typischen Pinbelegung Präsenzkappe... -
Seite 3: Dh5 Duraplex™-Headset Mit Kugelcharakteristik

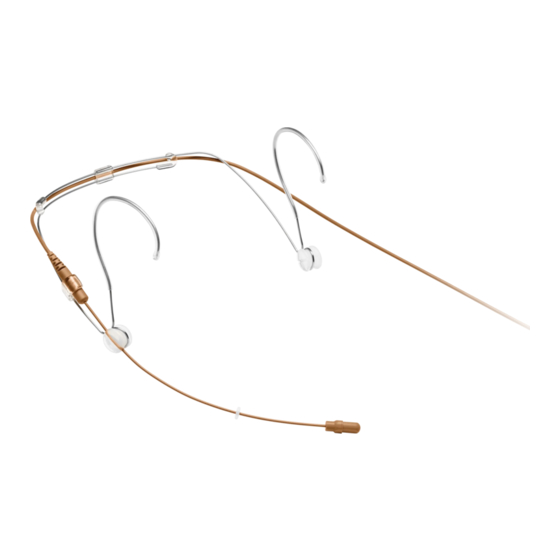

Shure Incorporated DH5 ™ DuraPlex -Headset mit Kugelcharakteristik Allgemeine Beschreibung Das DuraPlex DH5 Headset-Mikrofon mit Kugelcharakteristik eignet sich hervorragend sowohl für Sprach- als auch Perfor- mance-Anwendungen, die Langlebigkeit und minimale Sichtbarkeit erfordern. Das biegbare, leichte Headset verfügt über eine verstellbare Mikrofonarmhalterung und ein neutrales, klares Design, das mit jeder Farbvariante des DH5 verwendet werden kann. Das IP57-zertifizierte Headset hält schwierigen Bedingungen verbunden mit Schweiß und Staub beim Einsatz im Thea-... -
Seite 4: Pflege Und Reinigung
Shure Incorporated Pflege und Reinigung Das DuraPlex-Mikrofon mit Kugelcharakteristik wurde durch umfangreiche interne Tests als staubgeschützt und wasserdicht nach IP57 eingestuft, sodass es bei Bedarf mit destilliertem Wasser und einem milden Reinigungsmittel gereinigt werden kann. Einstellung des Kopfbands und Mikrofons ➀... -
Seite 5: Umkehrung Des Mikrofonarms
Shure Incorporated ➂ Mikrofonarm in Position biegen. Position anpassen. ➃ Präsenzkappe verwen- den oder weglassen. Wichtig: Schiebbaren Windschutz mit der Präsenzkappe ver- wenden Einrastenden Windschutz ohne die Präsenzkappe verwenden Umkehrung des Mikrofonarms Der Mikrofonbügel kann links oder rechts vom Kopf angeordnet werden. - Seite 6 Shure Incorporated 1. Die Ohrmuschel in Richtung des Kopfbandes drücken. 6/14...
-
Seite 7: Präsenzkappe
Shure Incorporated Den Mikrofonarm und das Armgelenk herausziehen. Auf der anderen Seite die Schritte wiederholen, um das Armgelenk zu entfernen. Den Mikrofonarm auf die bevorzugte Seite ziehen und sicherstellen, dass sich der Mikrofonarm im Schlitz im Armge- lenk befindet. Jede Ohrmuschel in Richtung des Kopfbandes drücken, um die Armgelenke wieder in Position zu ziehen. Präsenzkappe Frequenzgang... -
Seite 8: Verwenden Des Kragenclips
Shure Incorporated 2. Einrastender Windschutz zur Verwendung ohne die Präsenzkappe Hinweis: Nicht den einrastenden Windschutz mit der Präsenzkappe verwenden. Die Präsenzkappe kann sich im einrastenden Windschutz verfan gen. Verwenden des Kragenclips 8/14... -
Seite 9: Zubehör
95A44075 95A44075 95A44075 TA4F Gewindeadapter 95A29490 95A29490 95A29490 Zubehör ist in den Farbvarianten Schwarz (/B), Beige (/T) UND Braun (/C) erhältlich. Informationen zu verfügbaren Optionen können vom zuständigen Shure-Vertriebshändler eingeholt werden. Optionales Zubehör TA4F/TQG-XLR-Vorverstärker RPM400TQG LEMO-XLR-Vorverstärker RPM400LEMO Ersatzteile Beschreibung Schwarz... -
Seite 10: Hinweise Zur Gewindemontage
Shure Incorporated Beschreibung Schwarz Beige Braun RPMDH5B/O- RPMDH5T/O- RPMDH5C/O- Mikrofonbügel- und Kabelbaugruppe, Lemo-Stecker RPMDH5B/O- RPMDH5T/O-MT RPMDH5C/O- Mikrofonbügel- und Kabelbaugruppe, MTQG-Stecker MTQG MTQG Mikrofonarmgelenk, Menge 4 RPMDH5PIVOT RPMDH5PIVOT RPMDH5PIVOT Mikrofonarmhalterung, Menge 4 RPMDH5BM RPMDH5BM RPMDH5BM Kopfbügel, Menge 1 RPMDHSF RPMDHSF RPMDHSF... -
Seite 11: Pinbelegung Und Abschlussimpedanz
Shure Incorporated Pinbelegung und Abschlussimpedanz Tabelle der typischen Pinbelegung Elek- Kabel- tri- Ersatz- Zur Verwen- Serie bau- sche lari- Pinbelegung Strichzeichnung (von Lötseite) dung mit weise Bau- tät schluss weise 3-ad- Shure Lemo- 1,6- rig mit Taschensen- Rote Ader: Audio/Vor- mm-Ka- Posi-... -
Seite 12: Mtqg-Anschlussbaugruppe
Shure Incorporated MTQG-Anschlussbaugruppe Explosionsdarstellung Hinweis: Sicherstellen, dass Abschirmung an die Erdungsmanschette gelötet wird. Ansicht, zusammengebaut Technische Daten Hinweis: • Alle Spezifikationswerte basieren auf der Verwendung eines typischen Taschensenders mit 5-V-Biasspannungseingang oder des RPM400MTQG-Vorverstärkers. Bei Verwendung des RPM400LEMO-Verstärkers sind die Spezifikationen für RPM400LEMO zu beachten. - Seite 13 Shure Incorporated Frequenzgang 20 Hz bis 20 kHz Empfindlichkeit -42,5 dBV bei 1 kHz Eigenrauschen, dB(A), Gleichwertige Akustikleistung 31 dB Schalldruckpegel Signalrauschabstand 63,0 dB Maximaler Schalldruckpegel 132,0 dB Schalldruckpegel,1 kHz bei 1 % Gesamtklirrfaktor, typisch Dynamikbereich 101,0 dB typisch Mikrofonstromaufnahme 220 µA, Maximum Biasspannung Empfohlene Betriebsspannung 5 V DC, 2,6 V DC Minimum Gehäuse Geformtes ABS-Gehäuse Polarität Positiver Druck an der Membran erzeugt positive Spannung MTQG an Pin 3 in Bezug auf Pin 1.
-
Seite 14: Zulassungen
14,5 mm 5,2 mm 13,6 cm LEMO Zulassungen Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kenn- zeichnung berechtigt. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Zulassung Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Deutschland Telefon: +49 7262 9249-0 Telefax: +49 7262 9249-114 E-Mail: info@shure.de...
