Montáž zadní mřížky

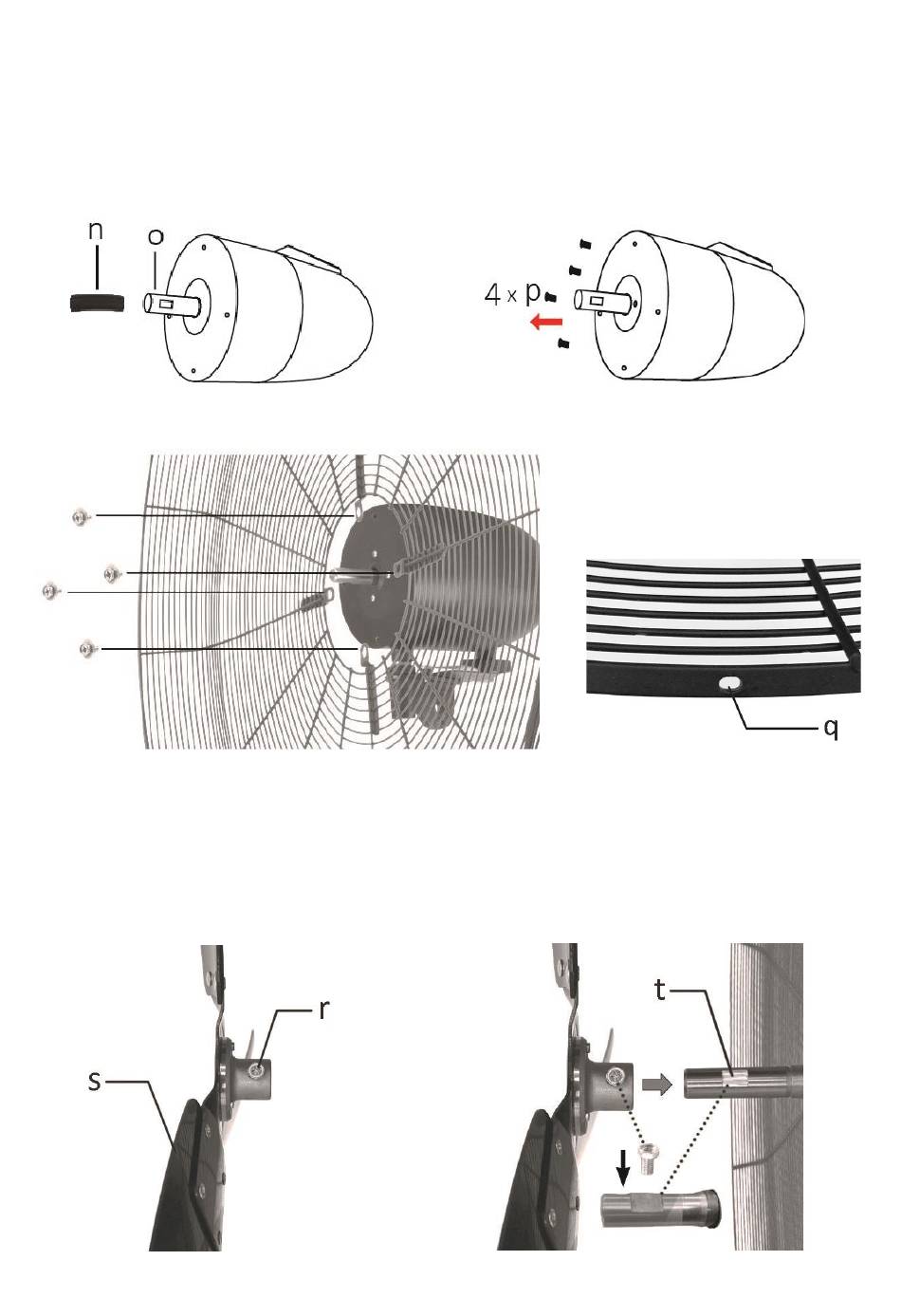

1. Sejměte černé ochranné pouzdro (n) z hřídele motoru (o) (obr. 9).
2. Uvolněte čtyři šrouby (p) z přední strany motorové jednotky (obr. 10).
3. Připevněte zadní mřížku k motorové jednotce vyrovnáním otvorů pro šrouby na mřížce a přední straně
motorové jednotky. Utáhněte zpět čtyři šrouby (obr. 11). Ujistěte se, že otvor pro šroub (q) na zadní mřížce
je ve spodní části (obr. 12).
Sestavení lopatek ventilátoru
1. Uvolněte šroub (r) z lopatek ventilátoru (obr. 13).
2. Zasuňte střed lopatek ventilátoru (vyrovnejte s drážkou / plochou částí (t) hřídele motoru) do hřídele motoru
a utáhněte šroub uprostřed lopatek ventilátoru (obr. 14).
Obr. 13
Obr. 9
Obr. 11
- 44 -
Obr. 10
Obr. 12
Obr. 14
