Hátsó rács összeszerelése

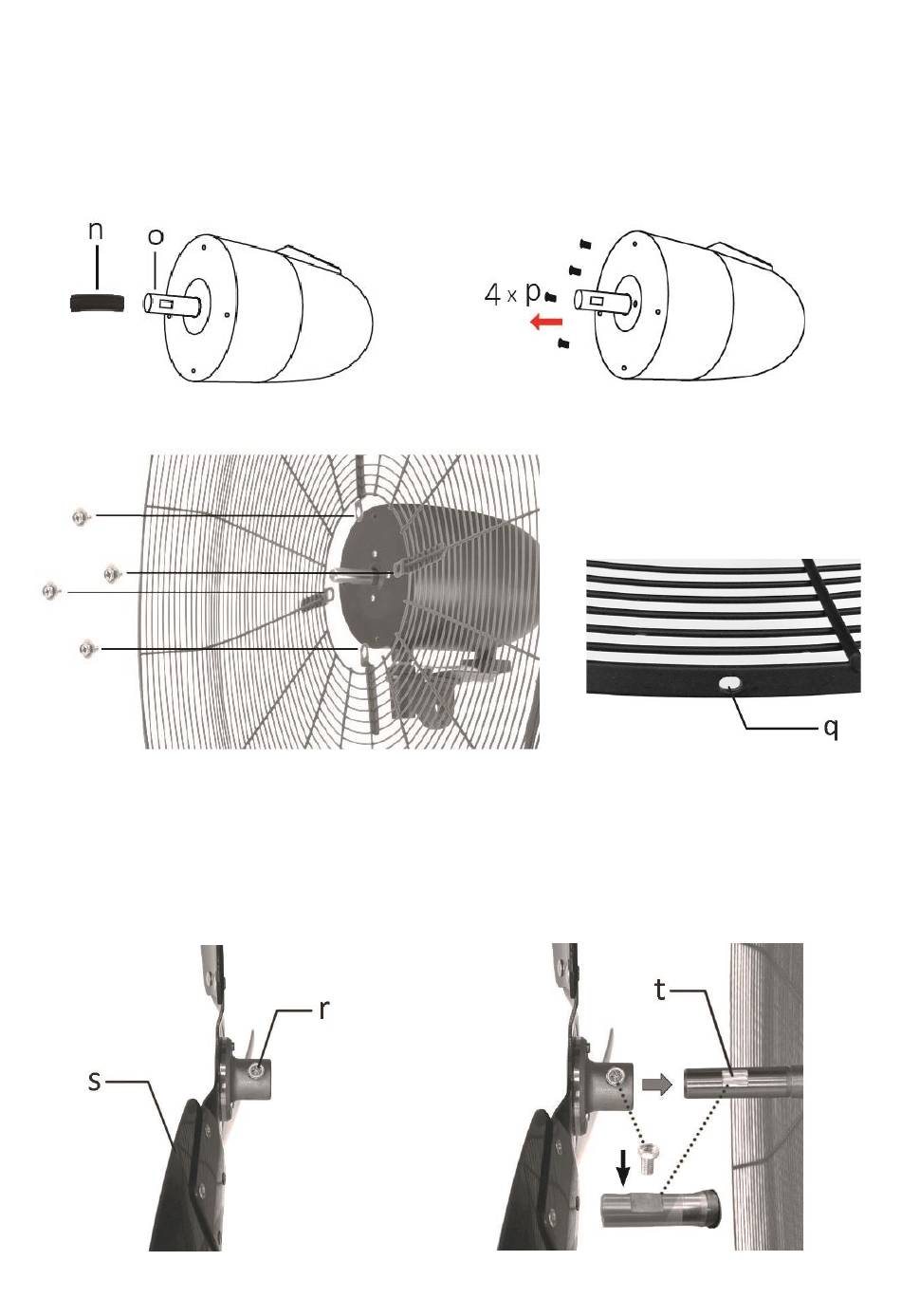

1. Távolítsa el a fekete védőburkolatot (n) a motor száráról (o). (9. ábra)
2. Lazítsa meg a négy csavart (p) a motoregység első oldalán. (10. ábra)
3. Csatlakoztassa a hátsó rácsot a motoregységre úgy, hogy egymáshoz igazítja a rácson lévő csavarnyílásokat
a motoregység elülső oldalával. Szorítsa meg a négy csavart. (11. ábra) Bizonyosodjon meg róla, hogy a hátsó
rácson lévő csavarnyílás (q) alul van. (12. ábra)
A ventilátor lapát összeszerelése
1. Lazí tsa meg a csavart (r) a ventilátorlapáton (s). (13. ábra)
2. Illessze a ventilátorlapát közepét (igazí tsa egymáshoz a motorszár hornyát/lapos részét (t)) a motorszárba,
és szorí tsa meg a csavart a ventilátorlapát közepén. (14. ábra)
13. ábra
9. ábra
11. ábra
- 104 -
10. ábra
12. ábra
14. ábra
