Monterade motorenheten

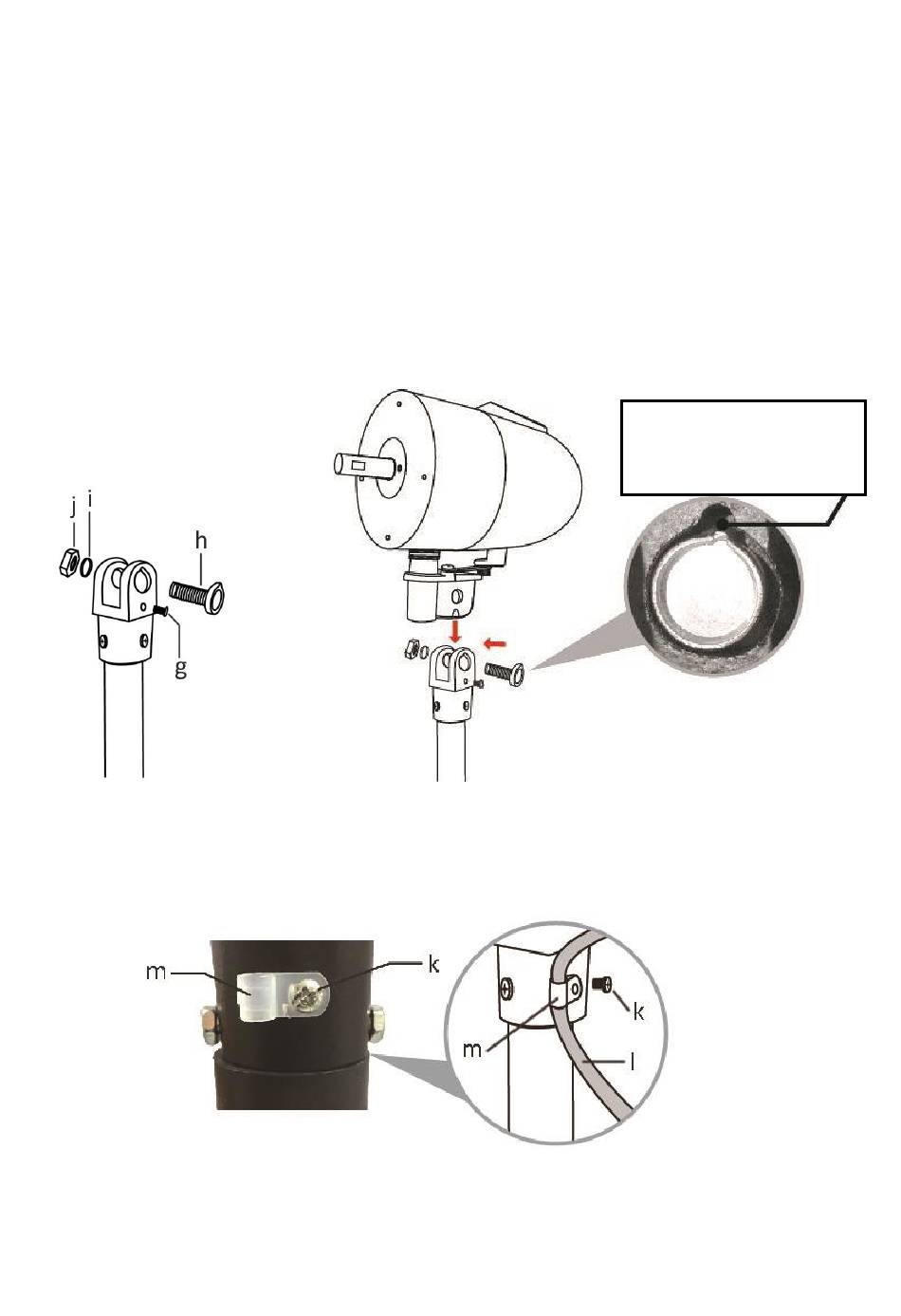

1. Lossa stoppskruven (g), inställningsbulten för huvudlutningen (h), brickan (i) och fästmuttern (j) från
motoranslutningen (bild 6)
2. Skjut in motorenheten i öppningen på motoranslutningen. Rikta in hålet på kontakten och motorenheten,
sätt i lutningsinställningen av huvudets bult, bricka och fästmutter och använd en nyckel för att sätta fast
dem. Dra åt stoppskruven (bild 7)
3. Lossa kabelklämskruven (k) på motoranslutningen. Placera strömkabeln (l) genom kabelklämman (m). Sätt
sedan tillbaka fästskruven (bild 8)
Notera: Längden på strömkabeln mellan motorenheten och kabelklämman kan inte vara alltför kort. Se till
att det finns tillräcklig med utrymme emellan så att fläkthuvudet kan arbeta smidigt med
svängningsfunktionen.
bild 6
bild 7
bild 8
- 151 -
Se till att övre punkten på
bulten är korrekt inriktad
mot spåret i hålet.
