3.3.2

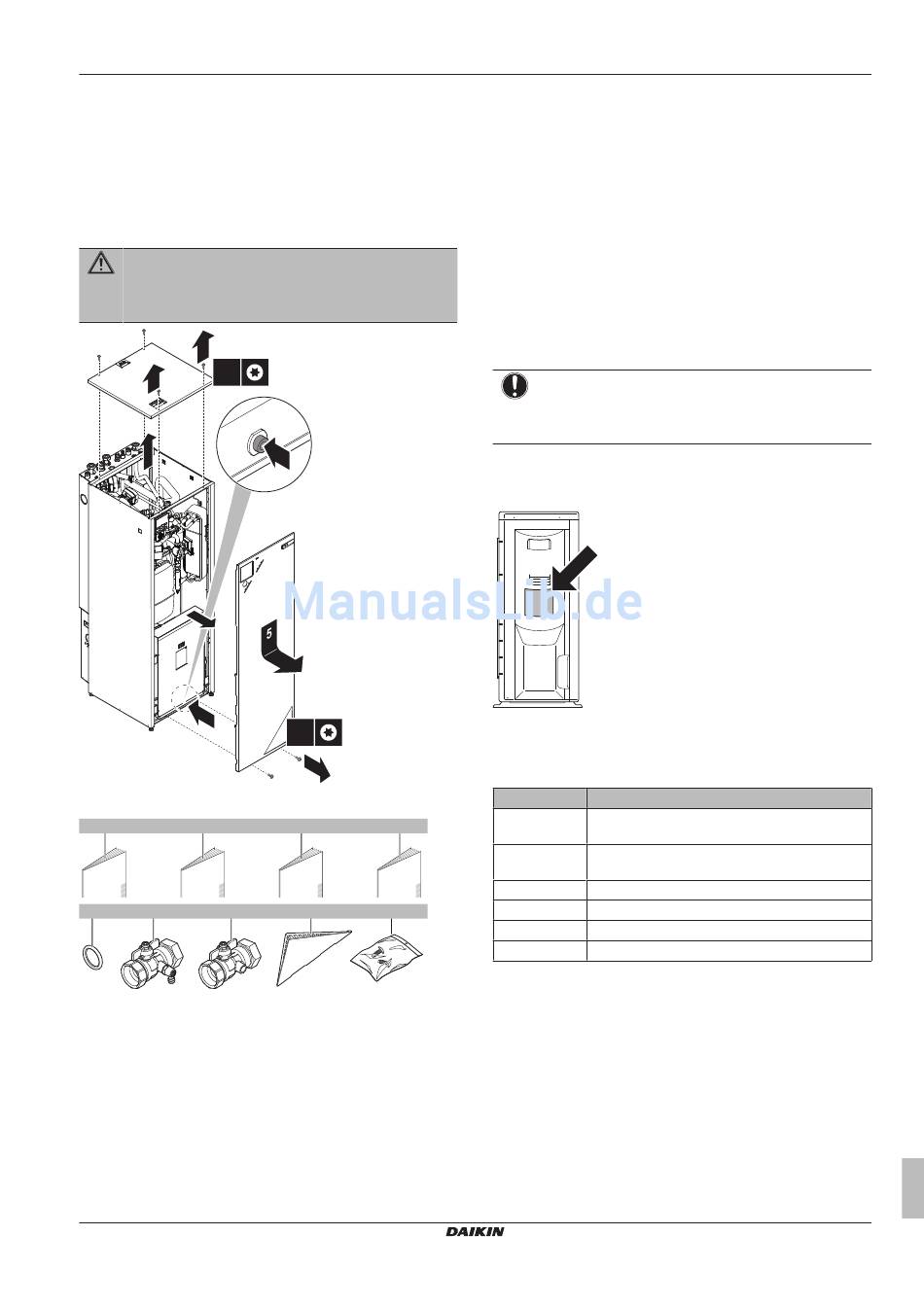

So entfernen Sie das Zubehör vom
Innengerät
1 Entfernen Sie die Schrauben oben am Gerät.
2 Nehmen Sie die obere Platte ab.
3 Entfernen Sie die Schrauben vorn am Gerät.
4 Drücken Sie die Taste unten an der Frontabdeckung.
5 Entfernen Sie die Frontblende.
WARNUNG: Scharfe Kanten
Nehmen Sie die Frontabdeckung des oberen Teils anstelle
des unteren Teils. Achten Sie auf Ihre Finger, am unteren
Teil der Frontabdeckung befinden sich scharfe Kanten.
1
a~e+i
4×
2
h
f+g
4
6 Entfernen Sie das Zubehör.
a
b
1×
1×
e
f
g
4×
2×
2×
a
Allgemeine Sicherheitsvorkehrungen
b
Ergänzungshandbuch für optionale Ausstattung
c
Installationshandbuch für das Innengerät
d
Operation manual
e
Dichtungsring für Absperrventil
f
Absperrventil mit Ablauf-/Füllpunkt
g
Absperrventil
h
Abdeckung der Bedieneinheit
i
2 Schrauben zur Befestigung der Bedieneinheit.
7 Bringen Sie die obere und vordere Blende wieder am Gerät an.
ERLQ004~008CA + EHVZ04+08S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401676-1A – 2016.02
4
2×
3
c
d
1×
1×
h
i
1×
1×
4 Über die Geräte und Optionen
4
Über die Geräte und Optionen
4.1
Übersicht: Über die Geräte und
Optionen
Dieses Kapitel informiert über folgende Punkte:
▪ Identifizieren des Außengeräts
▪ Identifizieren des Innengeräts
▪ Kombinieren von Außen- und Innengeräten
▪ Kombinieren des Außengeräts mit den Optionen
▪ Kombinieren des Innengeräts mit den Optionen
4.2
Identifikation
HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.
4.2.1
Typenschild: Außengerät
Wo?
Modellkennung
Beispiel: ER L Q 006 CA V3
Code
ER
Geteilte Wärmepumpe für den Außenbereich für
Europa
L
Niedrige Wassertemperatur – Umgebungsbereich:
−10~−20°C
Q
Kältemittel R410A
006
Kapazitätsklasse
CA
Modellserie
V3
Stromversorgung
Erläuterung
Referenzhandbuch für den Monteur
9
