Einstellung
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Bei Wärmepumpen-Konvektoren:
Externes Raumthermostat für die
Zusatz-Zone:
▪ Nr.: [A.2.2.5]
▪ Code: [C-06]
Absperrventilausgang
Vorteile
▪ Komfort. Die intelligente Raumthermostatfunktion kann die Soll-
Vorlauftemperatur auf der Grundlage der Ist-Raumtemperatur
verringern oder erhöhen (Modulation).
▪ Effizienz.
▪ Abhängig vom Bedarf liefert das Innengerät unterschiedliche
Vorlauftemperaturen, die mit der nominalen Temperatur der
verschiedenen Wärme-Emittenten übereinstimmt.
▪ Die Bodenheizung bietet in Kombination mit Altherma LT die
beste Leistung.
5.3
Einstellen des
Brauchwasserspeichers

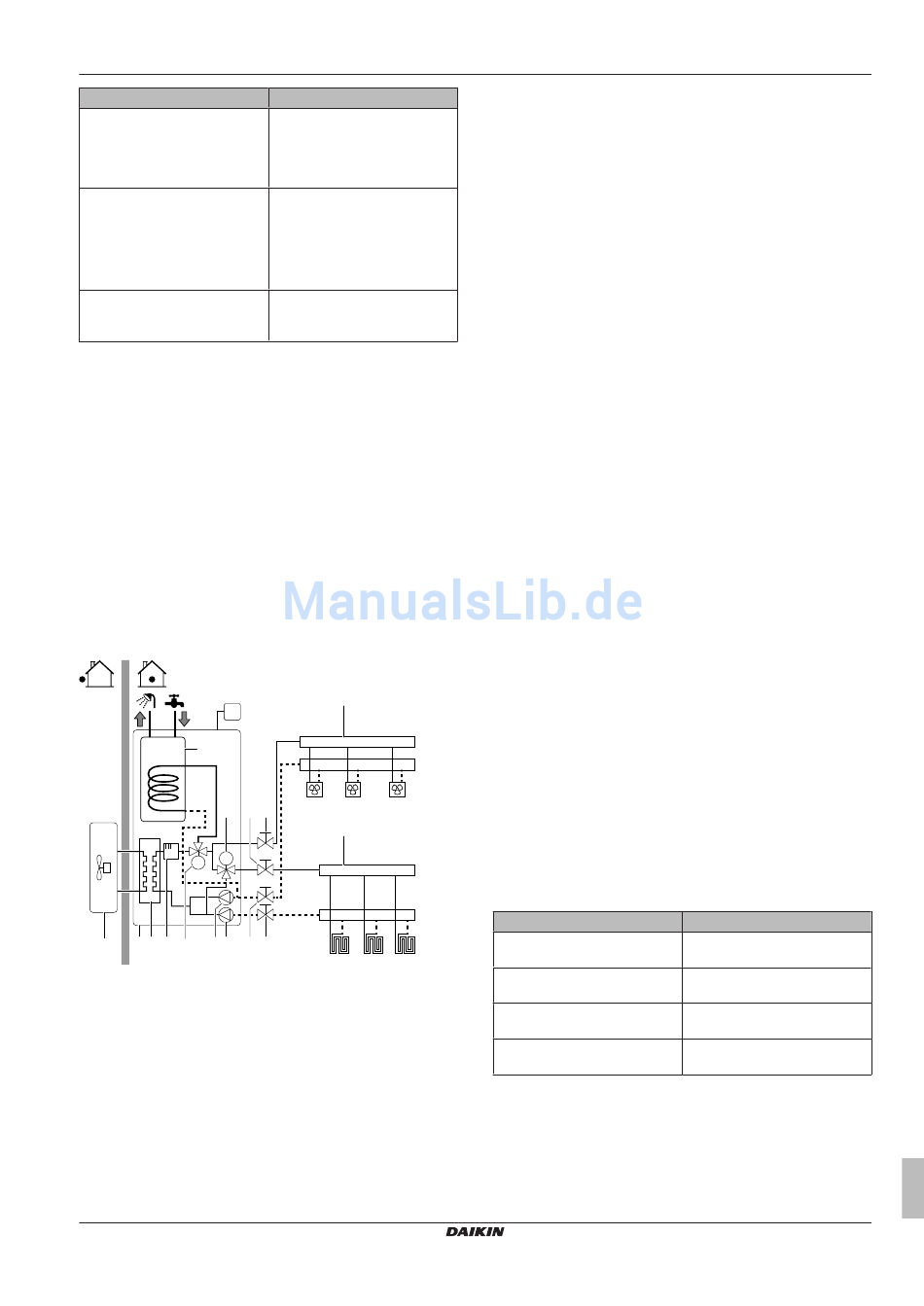

5.3.1
Systemlayout – Integrierter
Brauchwasserspeicher
UI
k
f
i
M
M
a
b c d
e
h
g
i
a
Außengerät
b
Innengerät
c
Wärmetauscher
d
Reserveheizung
e
Motorisiertes 3-Wege-Ventil (Umschaltung zwischen
Raumheizung und Brauchwasser)
f
Motorisiertes 3-Wege-Ventil (mischt die Hauptzone)
g
Hauptpumpe
h
Zusatzpumpe
i
Absperrventil
j
Kollektor (bauseitig zu liefern)
k
Brauchwasserspeicher
FHL1...3
Kreisläufe für Bodenheizung (bauseitig zu liefern)
UI
Bedieneinheit (bauseitig zu liefern)
HPC1...3
Wärmepumpen-Konvektoren (bauseitig zu liefern)
ERLQ004~008CA + EHVZ04+08S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401676-1A – 2016.02
Wert
1 (2 Heizkreise): Hauptzone +
Zusatzzone
1 (Thermo EIN/AUS): Wenn der
verwendete externe
Raumthermostat oder der
Wärmepumpen-Konvektor nur
eine Thermo EIN/AUS-
Bedingung senden kann.
So einstellen, dass er der
Thermo-Anforderung der Haupt-
Zone folgt.
j
HPC1
HPC2
HPC3
i
j
i
FHL1
FHL2
FHL3
5 Anwendungsrichtlinien
5.3.2
Auswählen des Volumens und der Soll-
Temperatur für den
Brauchwasserspeicher
Menschen nehmen Wasser ab einer Temperatur von 40°C als heiß
wahr. Daher wird der Brauchwasserverbrauch immer als ein
äquivalentes Warmwasservolumen bei 40°C ausgedrückt. Sie
können die Brauchwasserspeichertemperatur jedoch auch höher
einstellen (Beispiel: 53°C). Das Wasser wird in dem Fall mit kaltem
Wasser gemischt (Beispiel: 15°C).
Der
Vorgang
zur
Auswahl
Brauchwasserspeicher umfasst folgende Schritte:
1
Festlegen
des
Brauchwasserverbrauchs
Warmwasservolumen bei 40°C).
2
Ermitteln der Soll-Temperatur für den Brauchwasserspeicher.
Tipps zum Energiesparen
▪ Wenn der Brauchwasserverbrauch von Tag zu Tag abweicht,
können
Sie
ein
Wochenprogramm
Brauchwasserspeicher-Solltemperaturen
programmieren.
▪ Je niedriger die Brauchwasserspeicher-Solltemperatur, umso
kostengünstiger.
Bei
Brauchwasserspeichers können Sie die Brauchwasserspeicher-
Solltemperatur senken.
▪ Die Wärmepumpe selbst kann Brauchwasser mit einer maximalen
Temperatur
von
55°C
Außentemperaturen).
Der
elektrische Widerstand kann diese Temperatur erhöhen. Dies
verbraucht
jedoch
mehr
Brauchwasserspeicher-Solltemperatur unter 55°C einzustellen,
um die Verwendung der Reserveheizung zu vermeiden.
▪ Je höher die Außentemperatur, umso bessere ist die Leistung
der Wärmepumpe.
▪ Wenn die Energiepreise tagsüber und nachts identisch sind,
empfiehlt Daikin das Heizen des Brauchwasserspeichers bei
Tag.
▪ Wenn die Energiepreise nachts niedriger sind, empfiehlt Daikin
das Heizen des Brauchwasserspeichers bei Nacht.
▪ Wenn die Wärmepumpe Brauchwasser produziert, kann sie
keinen Raum heizen. Wenn Sie gleichzeitig Brauchwasser
benötigen und einen Raum heizen müssen, empfiehlt Daikin das
Heizen des Brauchwasserspeichers bei Nacht, wenn die
Raumheizungsanforderung geringer ist.
Ermitteln des Brauchwasserverbrauchs
Beantworten Sie die folgenden Fragen und berechnen Sie den
Brauchwasserverbrauch (äquivalentes Warmwasservolumen bei
40°C) anhand dieser gängigen Wasservolumen:
Frage
Wie oft wird bei Ihnen täglich
geduscht?
Wie oft wird bei Ihnen täglich
gebadet?
Wie viel Wasser wird täglich in
der Küche verbraucht?
Gibt es weiteren
Brauchwasserbedarf?
Beispiel: Der Brauchwasserverbrauch einer Familie (4 Personen)
beträgt pro Tag:
▪ 3 x Dusche
▪ 1 x Bad
▪ 3 x Spülen
der
Soll-Temperatur
für
(äquivalentes
mit
verschiedenen
für
jeden
Auswahl
eines
größeren
erzeugen
(50°C
bei
niedrigen
in
die
Wärmepumpe integrierte
Energie.
Daikin
empfiehlt,
Typisches Wasservolumen
1 Dusche = 10 min × 10 l/min =
100 l
1 Bad = 150 l
1 Spülen = 2 min × 5 l/min = 10 l
—
Referenzhandbuch für den Monteur
den
Tag
die
13
