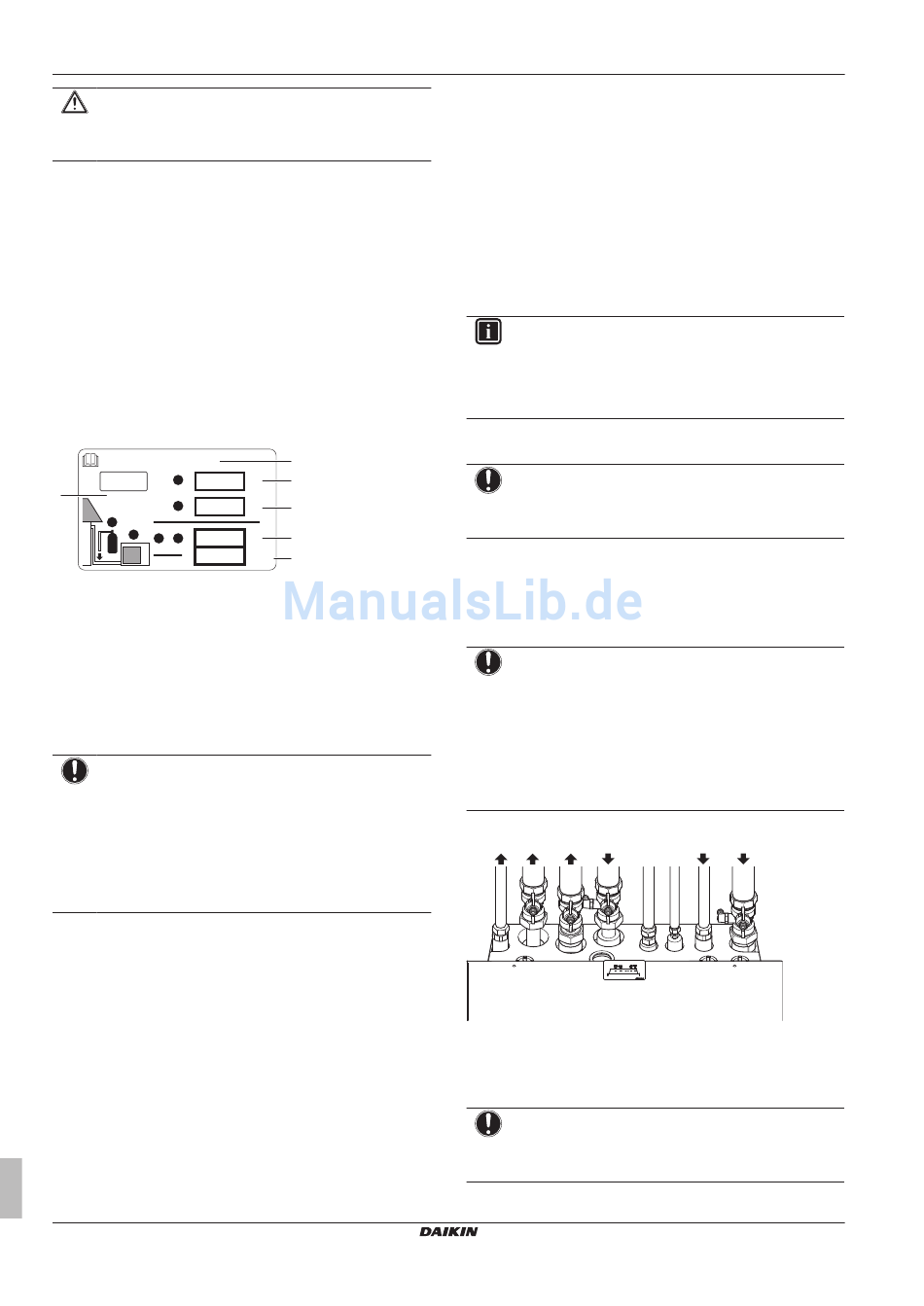

7 Installation
ACHTUNG
Füllen Sie NICHT mehr als die angegebene Menge
Kältemittel ein, um eine Beschädigung des Verdichters zu
vermeiden.
Voraussetzung: Bevor Sie Kältemitte neu auffüllen, überzeugen Sie
sich, dass die Kältemittelleitungen angeschlossen und überprüft
worden sind (Dichtheitsprüfung und Vakuumtrocknung).
1 Den Kältemittelzylinder am Service-Stutzen anschließen.
2 Die zusätzliche Kältemittelmenge einfüllen.
3 Das Gas-Absperrventil öffnen.
Wenn ein Abpumpvorgang bei einer Demontage oder Verlagerung
des Systems erforderlich ist, finden Sie unter
den
Abpumpvorgang
durch"  auf
Informationen.
7.7.6
So bringen Sie den Aufkleber mit
Hinweisen zu fluorierten Treibhausgasen
an
1 Füllen Sie den Aufkleber wie folgt aus:
Contains fluorinated greenhouse gases
RXXX
=
1
f
GWP: XXX
2
=
2
1
+
1
2
=
GWP × kg
=
1000
a
Wenn ein Aufkleber mit Hinweisen zu fluorierten
Treibhausgasen im Lieferumfang des Geräts enthalten ist
(siehe Zubehör), ziehen Sie die Schutzfolie von dem
Aufkleber in der entsprechenden Sprache ab und kleben
Sie ihn oben auf a auf.
b
Werkseitig eingefüllte Kältemittelmenge: siehe Typenschild
des Geräts
c
Zusätzliche eingefüllte Kältemittelmenge
d
Gesamte Kältemittelbefüllung
e
Treibhausgasemissionen der Kältemittel-
Gesamtfüllmenge, angegeben als CO
Tonnen
f
GWP = Erderwärmungspotenzial
HINWEIS
In Europa wird die Treibhausgasemission der Kältemittel-
Gesamtfüllmenge im System (ausgedrückt als CO
Äquivalent
in
Tonnen)
Wartungsintervalle verwendet. Befolgen Sie die geltende
Gesetzgebung.
Formel zur Berechnung der Treibhausgasemission:
GWP-Wert des Kältemittels × Kältemittel-Gesamtfüllmenge
[in kg] / 1000
2 Befestigen
Sie
den
Aufkleber
Außengeräts nahe der Gas- und Flüssigkeitsabsperrventile.
7.8
Anschließen der Wasserleitungen
7.8.1
Über den Anschluss der Wasserleitung
Vor dem Anschluss der Wasserleitung
Stellen Sie sicher, dass Außen- und Innengerät montiert sind.
Referenzhandbuch für den Monteur
34
"13.2  So führen Sie
Seite  77
ausführlichere
a
b
kg
kg
c
kg
d
e
tCO
eq
2
-Äquivalent in
2
-
2
zur
Festlegung
der
an
der
Innenseite
des
Typischer Ablauf
Der Anschluss der Wasserleitung erfolgt in der Regel in diesen
Phasen:
1
Anschließen der Wasserleitung des Innengeräts.
2
Anschließen des Druckentlastungsventils an den Ablauf.
3
Befüllen des Wasserkreislaufs.
4
Befüllen des Brauchwasserspeichers.
5
Isolieren der Wasserleitung.
6
Anschließen der Rückführungsleitung.
7.8.2
Vorsichtsmaßnahmen beim Anschließen
der Wasserleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.8.3
So schließen Sie die Wasserleitungen an
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen.
Um Service- und Wartungsarbeiten zu erleichtern, wird das System
mit 4 Absperrventilen ausgestattet. Montieren Sie die Ventile am
Wassereinlass und am Wasserauslass. Überlegen Sie sich, wo die
Absperrventile am besten zu installieren sind. Die Lage der
eingebauten
Ablass-
und
Servicearbeiten.
HINWEIS
Dieses Gerät ist für den Betrieb mit 2 Temperaturzonen
konzipiert:
▪ Unterbodenheizung
(Wassertemperatur 35°C) - dies ist die Zone mit der
niedrigsten Wassertemperatur,
▪ Radiatoren in der Zusatz-Zone (Wassertemperatur
45°C) - dies ist die Zone mit der höchsten
Wassertemperatur.
1 Installieren Sie die Absperrventile an den Wasserleitungen.
c
e
a
f
a
Wasserauslass für Raumheizungs-Zusatz-Zone
b
Wassereinlass für Raumheizungs-Zusatz-Zone
c
Wasserauslass für Brauchwasser
d
Wassereinlass für Brauchwasser (Kaltwasserzulauf)
e
Wasserauslass für Raumheizungs-Haupt-Zone
f
Wassereinlass für Raumheizungs-Haupt-Zone
HINWEIS
Es wird empfohlen, Absperrventile am Wassereinlass und -
auslass für die Brauchwasseraufbereitung zu installieren.
Die Absperrventile sind bauseitig zu liefern.
Daikin Altherma – Geteilte Niedertemperatureinheit
Einlassventile
ist
wichtig
in
der
Hauptzone
d
b
ERLQ004~008CA + EHVZ04+08S18CB
4P401676-1A – 2016.02
