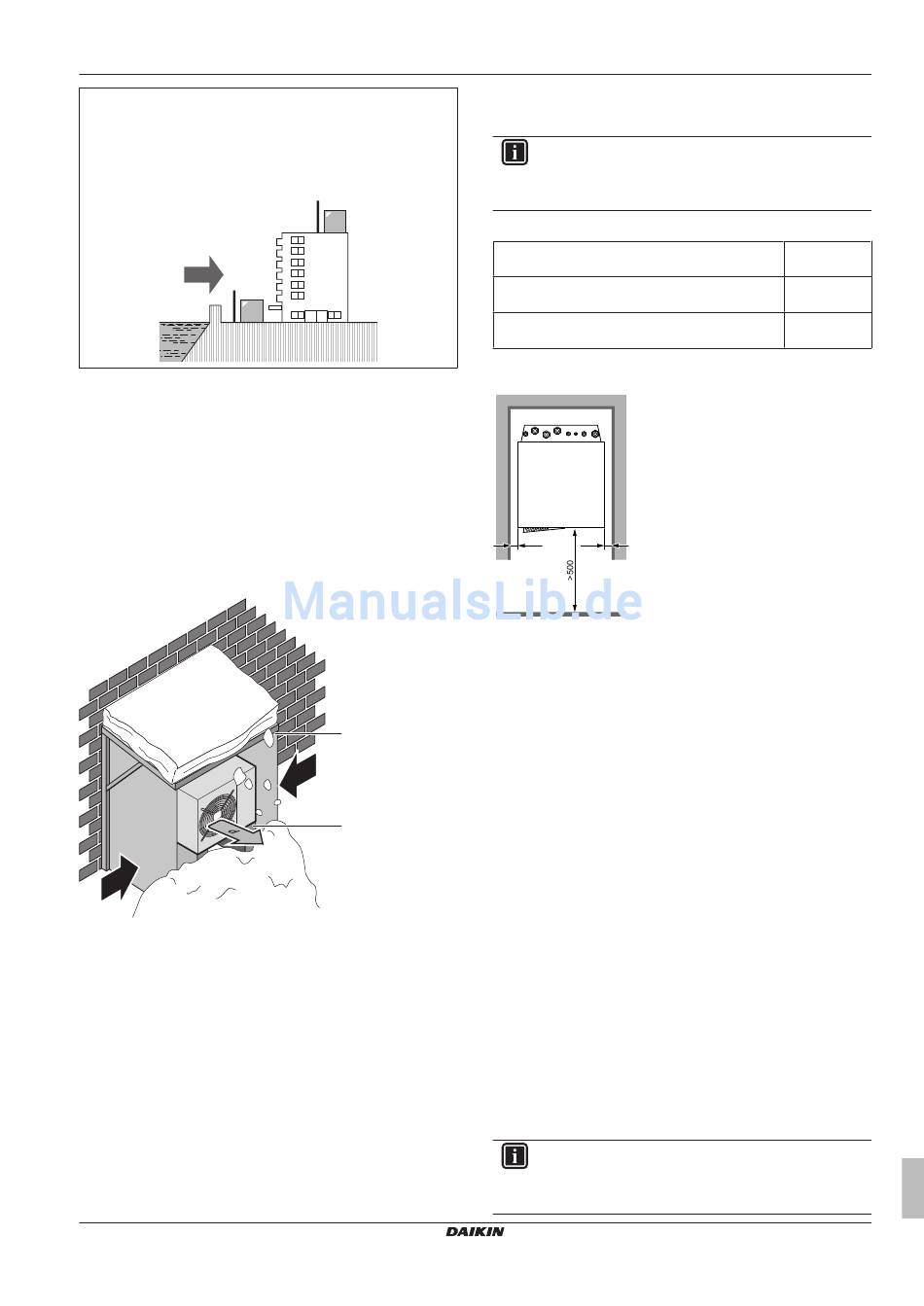

Wenn die Außeneinheit so installiert ist, dass sie Seewinden direkt
ausgesetzt ist, installieren Sie einen Windschutz.
▪ Höhe des Windschutzes ≥1,5×Höhe der Außeneinheit
▪ Denken Sie an den Platzbedarf für Wartungsarbeiten, wenn Sie
einen Windschutz installieren.
a
d
c
a Seewind
b Gebäude
c Außeneinheit
d Windschutz
Das Außengerät ist nur für die Installation im Freien und für
Umgebungstemperaturen zwischen 10~43°C im Kühlmodus und –
25~25°C im Heizmodus konzipiert.
6.2.2 Zusätzliche Anforderungen an den
Installationsort des Außengeräts in kalten
Klimazonen
Schützen Sie das Außengerät gegen direkten Schneefall und achten
Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.
c
a Schneeabdeckung oder Unterstand
b Untergestell
c Vorherrschende Windrichtung
d Luftauslass
▪ Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens
100 mm über der maximal zu erwartenden Schneehöhe
positioniert ist. Siehe "7.3 Montieren des Außengeräts" auf
Seite 26 für weitere Details.
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb der
Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der
Seite kommen könnte, sorgen Sie dafür, dass die Wärmetauscher-
Rohrschlange nicht mit Schnee in Berührung kommt. Falls
erforderlich, ein Vordach oder einen Schuppen gegen Schnee und
einen Sockel bauen.
ERLQ004~008CA + EHVZ04+08S18CB
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401676-1A – 2016.02
d
c
b
a
c
b
6.2.3 Anforderungen an den Installationsort
des Innengeräts
INFORMATION
Lesen Sie auch
Anforderungen im
Sicherheitsvorkehrungen".
▪ Beachten Sie folgende Hinweise bezüglich der Maße:
Maximale Kältemittel-Leitungslänge zwischen
Innen- und Außengerät
Minimale Kältemittel-Leitungslänge zwischen Innen-
und Außengerät
Maximale Höhendifferenz zwischen Innen- und
Außengerät
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der
Installation:
>10 >10
(mm)
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw.
Orten:
▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in
der Luft sein können. Kunststoffteile könnten beschädigt und
unbrauchbar werden und zu Wasserleckagen führen.
▪ Schallsensible Umgebungen
Schlafzimmern oder ähnlichen
Betriebsgeräusche Störungen verursachen könnten.
▪ Der Boden muss tragfähig genug sein, dass er dem Gewicht des
Geräts standhält. Berücksichtigen Sie das Gewicht des Geräts mit
einem vollständig gefüllten Brauchwasserspeicher.
Stellen Sie sicher, dass bei einer Leckage am Installationsort und
der Umgebung keine Schäden durch das austretende Wasser
entstehen können.
▪ Orte mit hoher Feuchtigkeit (max. rel. Luftfeuchtigkeit = 85%), z.
B. ein Badezimmer.
▪ Orte, an denen es zu
Umgebungstemperatur rund um das Innengerät sollte >5°C
betragen.
▪ Das Innengerät ist nur für die Inneninstallation und für
Umgebungstemperaturen zwischen 5~35°C konzipiert.
6.3 Vorbereiten der
Kältemittelleitungen
6.3.1 Anforderungen an die
Kältemittelleitungen
INFORMATION
Lesen Sie auch
Anforderungen im
Sicherheitsvorkehrungen".
6 Vorbereitung
die Vorsichtsmaßnahmen und
Kapitel "Allgemeine
30 m
3 m
20 m
(z. B. in der Nähe
Orten), an denen
Frost kommen kann.
die Vorsichtsmaßnahmen und
Kapitel "Allgemeine
Referenzhandbuch für den Monteur
von
die
Die
19
