Gebrauchsanleitung
C-TEC 1203

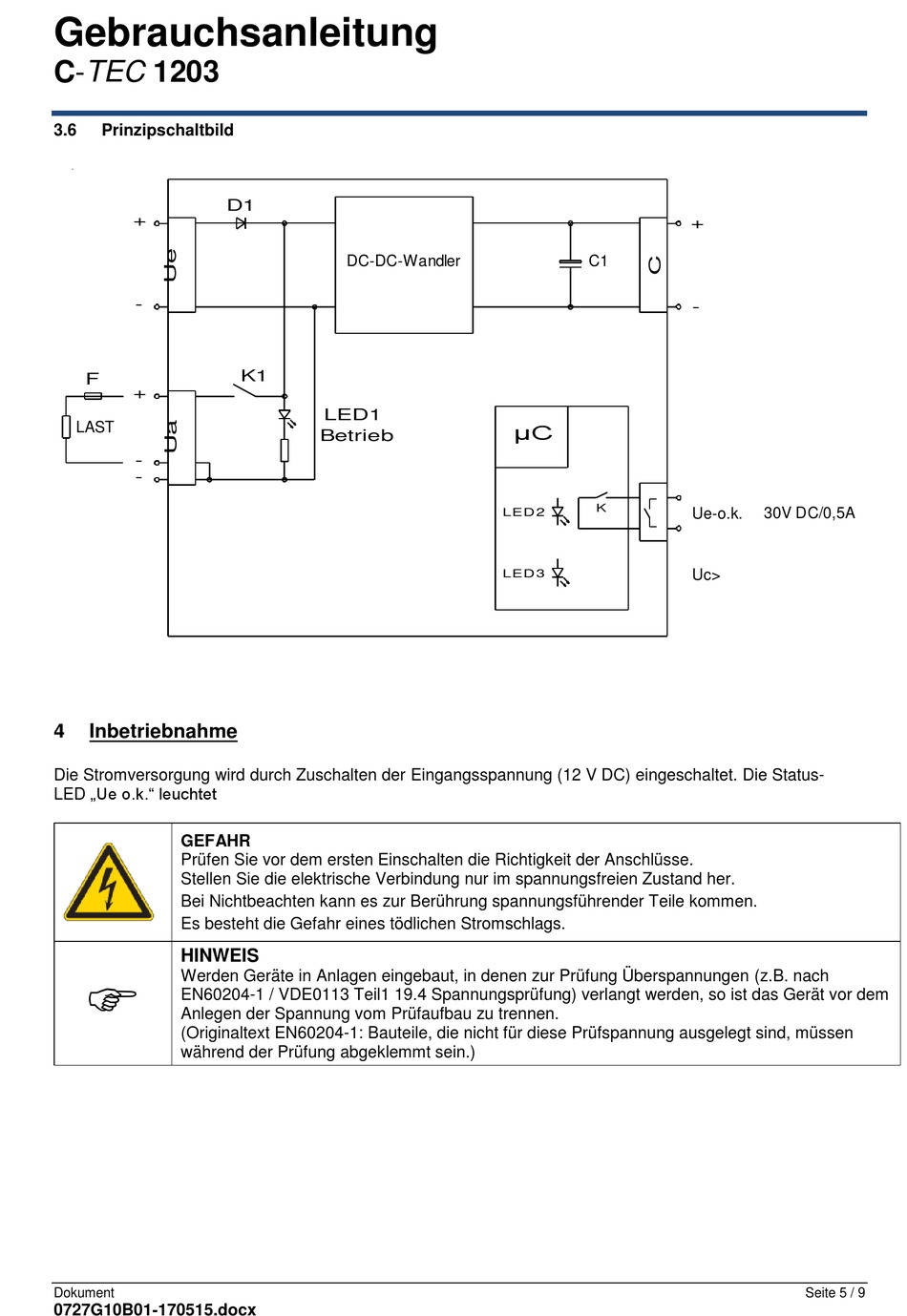

3.6
Prinzipschaltbild
+
-
F
+
LAST
-
-
4
Inbetriebnahme
Die Stromversorgung wird durch Zuschalten der Eingangsspannung (12 V DC) eingeschaltet. Die Status-
LED „Ue o.k." leuchtet
GEFAHR
Prüfen Sie vor dem ersten Einschalten die Richtigkeit der Anschlüsse.
Stellen Sie die elektrische Verbindung nur im spannungsfreien Zustand her.
Bei Nichtbeachten kann es zur Berührung spannungsführender Teile kommen.
Es besteht die Gefahr eines tödlichen Stromschlags.
HINWEIS
Werden Geräte in Anlagen eingebaut, in denen zur Prüfung Überspannungen (z.B. nach
EN60204-1 / VDE0113 Teil1 19.4 Spannungsprüfung) verlangt werden, so ist das Gerät vor dem
Anlegen der Spannung vom Prüfaufbau zu trennen.
(Originaltext EN60204-1: Bauteile, die nicht für diese Prüfspannung ausgelegt sind, müssen
während der Prüfung abgeklemmt sein.)
Dokument
0727G10B01-170515.docx
D1
DC-DC-Wandler
K1
LED1
Betrieb
C1
µC
K
LED 2
LED 3
+
-
30V DC/0,5A
Ue-o.k.
Uc>
Seite 5 / 9
