Gebrauchsanleitung

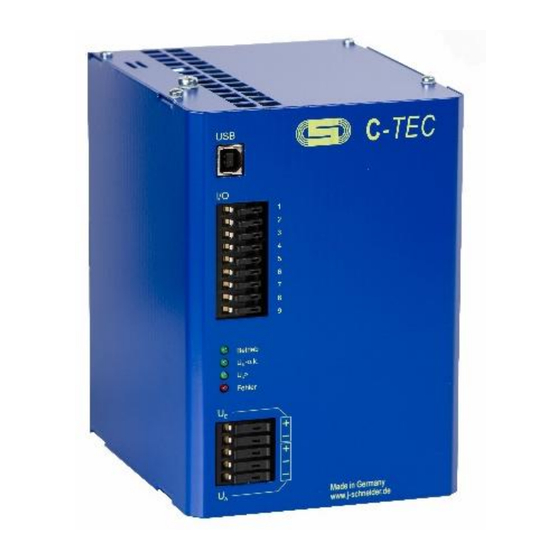

C-TEC 2405
1. Allgemeines .............................................................................................................. 2
1.1
1.2
2
Transport und Lagerung .......................................................................................... 3
3
Montage und Anschluss .......................................................................................... 4
3.1
3.2
3.3
4
Inbetriebnahme ......................................................................................................... 6
4.1
5
Betrieb ....................................................................................................................... 6
5.1
5.2
6
Instandhaltung .......................................................................................................... 6
7
Ausserbetriebnahme ................................................................................................ 7
8
Entsorgung ............................................................................................................... 7
9
Normen und Vorschriften ........................................................................................ 7
10 Technische Daten ..................................................................................................... 8
11 Optionen ................................................................................................................... 10
Dokument
Vertrieb / Distribution:
ATECO EDV GmbH, Assar-Gabrielsson-Str. 1, D-63128 Dietzenbach
FON: +49-6074-812220, Fax: +49-6074-812230, Mail:
http://www.ateco.de,
http://www.dc-ups.de
DC-USV
NCPA0608G01
(C-TEC 2405)
info@ateco.de,
Seite
Seite 1 / 10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für J. Schneider C-TEC 2405
Inhaltszusammenfassung für J. Schneider C-TEC 2405
-
Seite 1: Inhaltsverzeichnis
Gebrauchsanleitung C-TEC 2405 DC-USV NCPA0608G01 (C-TEC 2405) Seite 1. Allgemeines ......................2 Allgemeine Sicherheitshinweise Kurzbeschreibung Transport und Lagerung ..................3 Montage und Anschluss ..................4 Montage Anschluss Prinzipschaltbild Inbetriebnahme ......................6 Anzeigen und Meldungen Betrieb ........................6 Pufferbetrieb Shut-Down Instandhaltung ......................6 Ausserbetriebnahme .................... -
Seite 2: Allgemeines
Gebrauchsanleitung C-TEC 2405 1. Allgemeines Das DC-Puffermodul ist im bestimmungsgemäßen Gebrauch für die Überbrückung einer DC- Spannungsversorgung bei Spannungsausfall bestimmt. Das Puffermodul wird hierzu von einem externen, geregel- ten DC-Netzteil aufgeladen Allgemeine Sicherheitshinweise HINWEIS Vor der Installation bzw. Benutzung der Stromversorgung ist die Bedienungsanleitung zu lesen. -
Seite 3: Kurzbeschreibung
Gebrauchsanleitung C-TEC 2405 Kurzbeschreibung Die gepufferte Gleichstromversorgung der Typenreihe C-TEC besitzt im Gehäuseinneren einen Ultrakonden- sator als Energiespeicher. Dieser Kondensator wird im Normalbetrieb von der Systemspannung (Ue) aufgela- den. Ebenso werden die angeschlossenen DC-Verbraucher von der Systemspannung versorgt. Bei einer Un- terbrechung der Systemspannung wird die Energie der Ultrakondensatoren geregelt freigesetzt. -
Seite 4: Montage Und Anschluss
Gebrauchsanleitung C-TEC 2405 Montage und Anschluss Montage Der Einbau ist so vorzunehmen, dass eine ausreichende Luftzirkulation sichergestellt ist. Die spezifizierte Um- gebungstemperatur darf nicht überschritten werden. Die max. Aufstellhöhe ohne Leistungsreduzierung beträgt 2000m ü. NN. HINWEIS Um ausreichend Luftzirkulation zu gewährleisten, ist vom Gehäuse zu benachbarten Geräten ein Mindestabstand von 40mm einzuhalten. -
Seite 5: Anschluss
Gebrauchsanleitung C-TEC 2405 Anschluss Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Übereinstim- mung zu prüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen vornehmen (siehe Prinzip- schaltbild und Anschlussbelegung ) Anschluss: Klemme: Anschluss: Klemme: Klemmanschluss ‘U... -
Seite 6: Inbetriebnahme
Gebrauchsanleitung C-TEC 2405 Inbetriebnahme Das Gerät wird durch Zuschalten der DC-Versorgung an der Klemme ‘U ’ in Betrieb genommen. HINWEIS Werden Geräte in Anlagen eingebaut, in denen zur Prüfung Überspannungen (z.B. nach EN60204-1 / VDE0113 Teil1 19.4 Spannungsprüfung) verlangt werden, so ist das Gerät vor dem Anlegen der Spannung vom Prüfaufbau zu trennen. -
Seite 7: Ausserbetriebnahme
Gebrauchsanleitung C-TEC 2405 Ausserbetriebnahme Die Außerbetriebnahme erfolgt durch Abschalten der Versorgungsspannung. Um den anschließenden Puffer- betrieb und das Entladen der Kondensatoren zu vermeiden, kann das Modul durch Aktivierung des ‘Shut- Down’ ohne Pufferbetrieb abgeschaltet werden. (s. Punkt 5.2). Alle LED’s müssen hierbei erlöschen. -
Seite 8: Technische Daten
Gebrauchsanleitung C-TEC 2405 10 Technische Daten 15A (FK2) Nenneingangsspannung 12V / 24V DC Absicherung Eingang (geräteintern) 15A (FK2) Eingangsspannungs- Absicherung 12,2V - 27V DC (geräteintern) bereich DC- Ausgangskreis Mindest Ladespannung (siehe Punkt “5 Betrieb“) x-001 (entkoppeltes Ge- Absicherung 25A (FK2) Systemspannung + 0,7V rät):... -
Seite 9: Einschaltdauer
Gebrauchsanleitung C-TEC 2405 10.2 Einschaltdauer Für die Betrachtung der Einschaltdauer sind nur die Lade- und Entladezyklen der Kondensatoren relevant. Ist das Puffermodul aufgeladen und arbeitet im Stand-by-Modus tritt keine Erwärmung des Energiespeichers auf. Dieser Fall ist somit thermisch mit einem ausgeschalteten Gerät gleichzusetzen. -
Seite 10: Lebensdauer Der Kondensatoren
Gebrauchsanleitung C-TEC 2405 10.5 Lebensdauer der Kondensatoren HINWEIS Die Lebensdauer der Kondensatoren ist temperaturabhängig! Die Lebensdauer ist erreicht, wenn die Kapazität auf 70% der Nennkapazität abgefallen ist. 11 Optionen Eingangs- Ausgangs- Gerätebezeichnung Bemerkungen Art. Nr. Nennspan- Nennspan- nung nung Standardgerät,...
