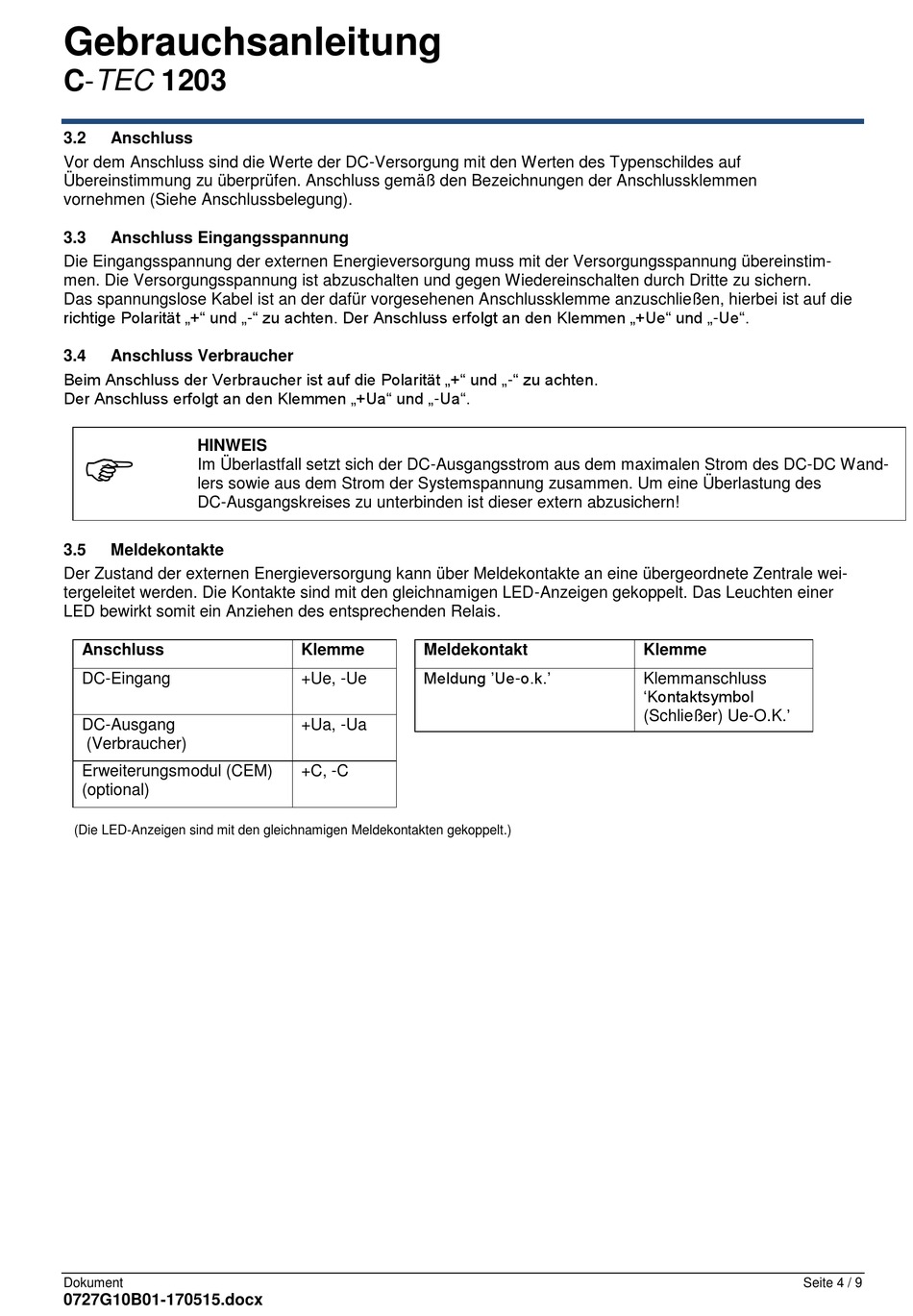

Gebrauchsanleitung
C-TEC 1203
3.2
Anschluss
Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf
Übereinstimmung zu überprüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen
vornehmen (Siehe Anschlussbelegung).
3.3
Anschluss Eingangsspannung
Die Eingangsspannung der externen Energieversorgung muss mit der Versorgungsspannung übereinstim-
men. Die Versorgungsspannung ist abzuschalten und gegen Wiedereinschalten durch Dritte zu sichern.
Das spannungslose Kabel ist an der dafür vorgesehenen Anschlussklemme anzuschließen, hierbei ist auf die
richtige Polarität „+" und „-" zu achten. Der Anschluss erfolgt an den Klemmen „+Ue" und „-Ue".
3.4
Anschluss Verbraucher
Beim Anschluss der Verbraucher ist auf die Polarität „+" und „-" zu achten.
Der Anschluss erfolgt an den Klemmen „+Ua" und „-Ua".
HINWEIS
Im Überlastfall setzt sich der DC-Ausgangsstrom aus dem maximalen Strom des DC-DC Wand-
lers sowie aus dem Strom der Systemspannung zusammen. Um eine Überlastung des
DC-Ausgangskreises zu unterbinden ist dieser extern abzusichern!
3.5
Meldekontakte
Der Zustand der externen Energieversorgung kann über Meldekontakte an eine übergeordnete Zentrale wei-
tergeleitet werden. Die Kontakte sind mit den gleichnamigen LED-Anzeigen gekoppelt. Das Leuchten einer
LED bewirkt somit ein Anziehen des entsprechenden Relais.
Anschluss
DC-Eingang
DC-Ausgang
(Verbraucher)
Erweiterungsmodul (CEM)
(optional)
(Die LED-Anzeigen sind mit den gleichnamigen Meldekontakten gekoppelt.)
Dokument
0727G10B01-170515.docx
Klemme
Meldekontakt
Meldung 'Ue-o.k.'
+Ue, -Ue
+Ua, -Ua
+C, -C
Klemme
Klemmanschluss
'Kontaktsymbol
(Schließer) Ue-O.K.'
Seite 4 / 9
