3002972-2013-02-01.fm

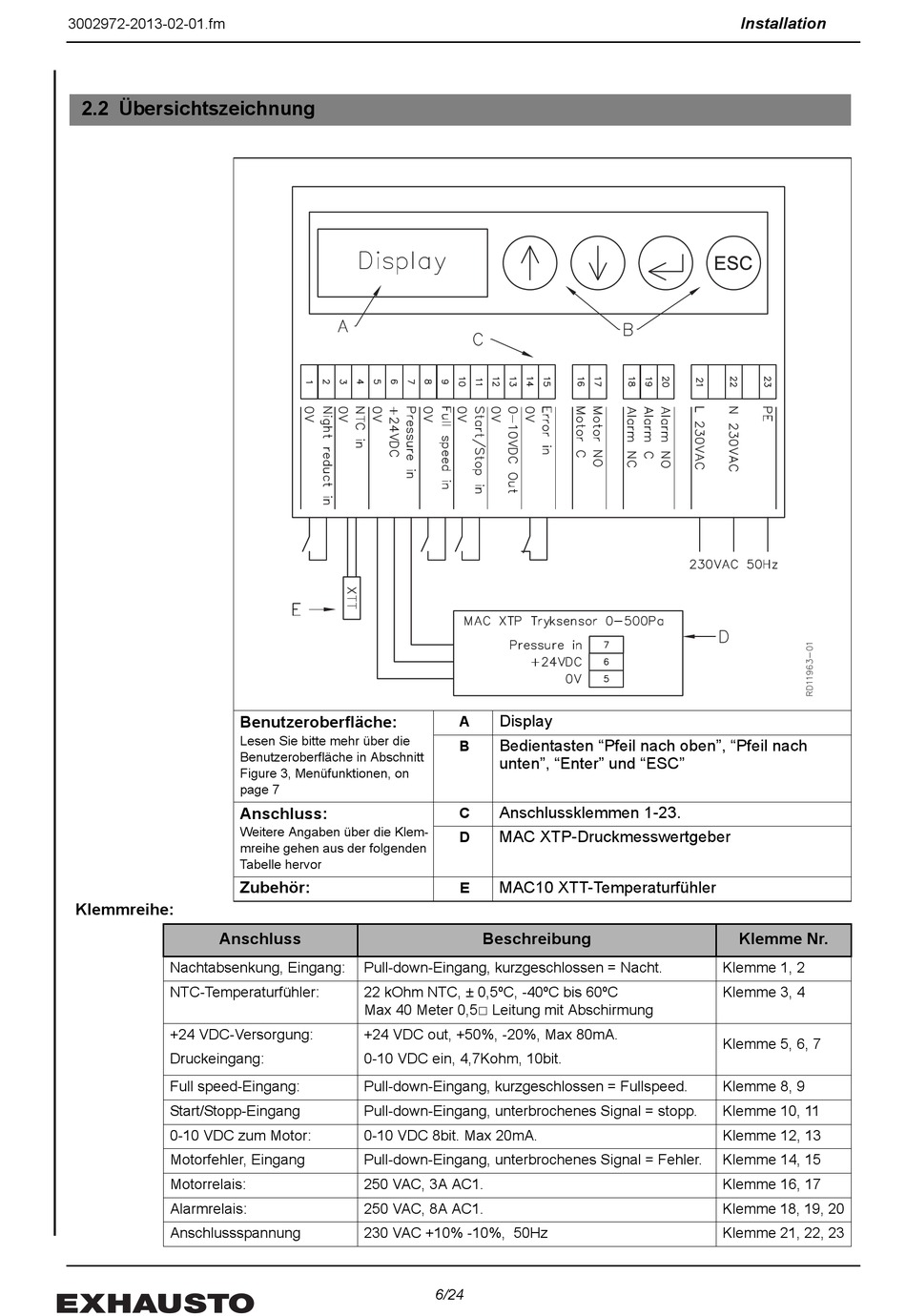

2.2 Übersichtszeichnung
Benutzeroberfläche:
Lesen Sie bitte mehr über die
Benutzeroberfläche in Abschnitt
Figure 3, Menüfunktionen, on
page 7

Anschluss:

Weitere Angaben über die Klem-
mreihe gehen aus der folgenden
Tabelle hervor
Zubehör:
Klemmreihe:
Anschluss
Nachtabsenkung, Eingang:
NTC-Temperaturfühler:
+24 VDC-Versorgung:
Druckeingang:
Full speed-Eingang:
Start/Stopp-Eingang
0-10 VDC zum Motor:
Motorfehler, Eingang
Motorrelais:
Alarmrelais:
Anschlussspannung
Display
A
Bedientasten "Pfeil nach oben", "Pfeil nach
B
unten", "Enter" und "ESC"
Anschlussklemmen 1-23.
C
MAC XTP-Druckmesswertgeber
D
MAC10 XTT-Temperaturfühler
E
Beschreibung
Pull-down-Eingang, kurzgeschlossen = Nacht.
22 kOhm NTC, ± 0,5ºC, -40ºC bis 60ºC
Max 40 Meter 0,5 Leitung mit Abschirmung
+24 VDC out, +50%, -20%, Max 80mA.
0-10 VDC ein, 4,7Kohm, 10bit.
Pull-down-Eingang, kurzgeschlossen = Fullspeed.
Pull-down-Eingang, unterbrochenes Signal = stopp.
0-10 VDC 8bit. Max 20mA.
Pull-down-Eingang, unterbrochenes Signal = Fehler.
250 VAC, 3A AC1.
250 VAC, 8A AC1.
230 VAC +10% -10%, 50Hz
6/24
Installation
Klemme Nr.
Klemme 1, 2
Klemme 3, 4
Klemme 5, 6, 7
Klemme 8, 9
Klemme 10, 11
Klemme 12, 13
Klemme 14, 15
Klemme 16, 17
Klemme 18, 19, 20
Klemme 21, 22, 23
