3002972-2013-02-01.fm

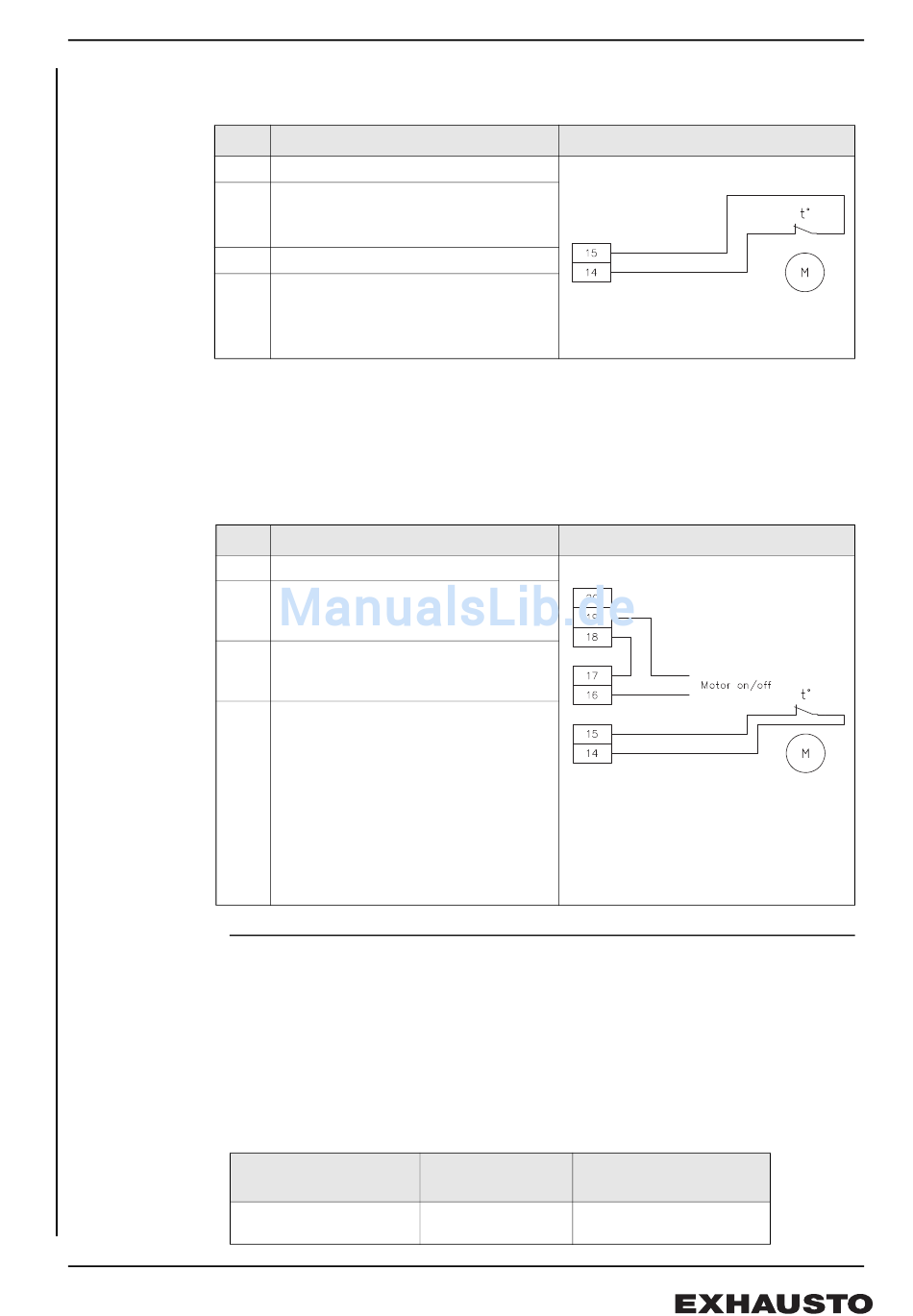

Automatisches
Die Thermosicherung im Motor ist mit dem MAC10 verbunden.
Reset bei Alarm
Schritt
1
2
3
4
Diese Art von Schaltung wird bei Thermosicherung nicht empfohlen, da der Motor weit-
erläuft; sie kann jedoch beim Anschluss an ein Störungsrelais in einem Frequen-
zwandler oder MGE-Motor benutzt werden. Dort ist der Motor direkt durch die integrierte
Steuerung geschützt.
Manuelles Reset
Die Thermosicherung im Motor ist mit dem MAC10 verbunden, und das Motorsignal ist
mit dem Alarmrelais in Serie geschaltet.
Schritt
1
2
3
4
3.2.3
Kompensierung bei niedriger Außentemperatur (Sollwertmenü 6-9)
MAC10 enthält eine Funktion, die den Luftdruck bei niedriger Außentemperatur
reduziert, so dass die Luftmenge reduziert wird. Damit die Außentemperaturkom-
pensierung funktionieren kann, muss ein Temperaturfühler montiert sein.
Temperaturfühler
Der Temperaturfühler wird in Klemme 3 und 4 montiert.
(Zubehör)
Der MAC10XTT-Temperaturfühler erfasst Temperaturen im Bereich –40ºC bis +60ºC.
Einstellungen im
Sollwertmenü
Aktivierung der Außentem-
peraturkompensierung *
Vorgehen
Die Thermosicherung wird ausgelöst.
Das Alarmrelais im MAC10 wird aus-
gelöst und das Display zeigt "ALARM!
Motorfehler".
Der Motor läuft weiter.
Wenn die Temperatur im Motor
abfällt, wird das Alarmrelais
ausgelöst, und die Alarmanzeige im
Display erlischt.
Vorgehen
Die Thermosicherung wird ausgelöst.
Das Alarmrelais im MAC10 wird
ausgelöst und das Display zeigt
"ALARM! Motorfehler".
Der Motor schaltet ab, da der Motor-
ON/OFF durch das Alarmrelais
ausgelöst wird.
Wenn die Temperatur im Motor
abfällt, wird das Alarmrelais
ausgelöst. Die Alarmanzeige im
Display erlischt, es sei denn, dass der
Motor so lange abgeschaltet war,
dass ein Alarm wegen des Drucks
ausgelöst wird. Danach ist ein
manuelles Reset des Motors
erforderlich (mittels Start/Stopp-Signal
oder durch Aus-/Einschalten des
MAC10).
Sollwertmenü
Einstellung
13/24
Einstellbarer Wert
Nr.
6
1 = ON
0 = OFF
Installation
Diagram
Diagram
