3002972-2013-02-01.fm
Max. Wert
Min. Wert
Größe der Reduktion des
Drucks / der Luftgeschwin-
digkeit
* Hinweis
Betriebsmodus muss Tagesmodus oder Max.-Modus sein, damit im Sollwertmenü Nr. 6
Außentemperaturkompensierung gewählt werden kann.

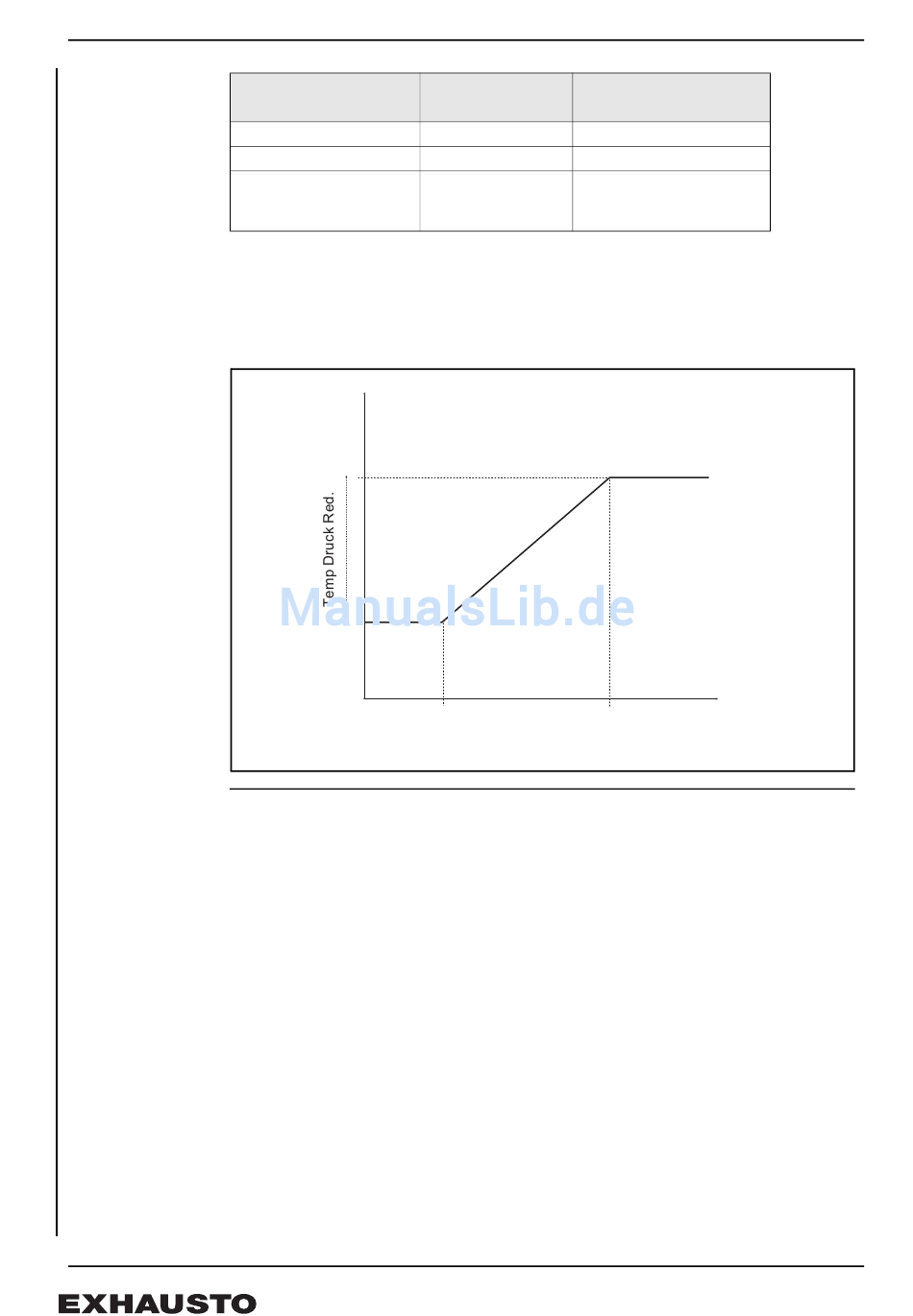

Diagramm
Das Diagramm zeigt, dass der Druck linear gesenkt wird, wenn die Außentemperatur
zwischen dem Min.- und dem Max.-Wert liegt, so dass die größte Druckreduzierung
beim Min.-Wert erreicht wird.
3.2.4
Motorsteuerung mit MAC10 (Sollwertmenü Nr. 10, 11 und 14, 16-17)
Anschluss
Klemme 12, 13: 0-10 VDC-Ausgang zur Regelung von Frequenzwandler oder
Triacregler.
Klemme 16, 17: Motor Betriebsrelais
Klemme 14, 15:Störungseingang in Verbindung mit einer Störungsmeldung vom
Frequenzwandler, Triacregler oder Motor. Wenn das Störungssignal nicht benutzt wird,
müssen die Klemmen kurzgeschlossen sein.
Hinweis
Siehe bitte Abschnitt Figure 3.2.2, Alarmsteuerung (Sollwertmenü 4-5), on page 11, für
zusätzliche Information über die Alarmsteuerung.
Steuersignal
In Sollwertmenü Nr. 10 wird die maximale Spannung am 0-10 VDC-Ausgang
eingestellt. Dieser Sollwert ist einstellbar zwischen 50% und 100% (50%=5,0 VDC,
100%=10,0 VDC).
In Sollwertmenü Nr. 11 wird die minimale Spannung am 0-10 VDC-Ausgang
eingestellt. Dieser Sollwert ist einstellbar zwischen 0% und 50% (0% = 0,0 V VDC,
50%=5,0 VDC).
Invertierter
Betrieb mit invertiertem 0-10 VDC-Ausgang am MAC10 ist möglich. Dies bedeutet, dass
Betrieb
der 0-10 VDC-Ausgang bei Bedarf nach geringer Luftmenge erhöht statt reduziert wird.
Einstellung
Regelsollwert Pa
Menü 9
Menü 9
Temp comp min
Menü 8
Menü 8
Sollwertmenü
Einstellbarer Wert
Nr.
7
Zwischen -10ºC und +15ºC
8
Zwischen -25ºC und 0ºC
9
Zwischen 0 Pa und 500 Pa
Temp comp max
Menü 7
Menü 7
14/24
Installation
o
Aussentemperatur
C
