Motor Error
Die Klemmen 14 und 15 können für den Anschluss einer Störungsrelais im Motor-
steuerung benutzt werden. Wenn das Signal unterbrochen wird, ein Alarm am Display
angezeigt und das Alarmrelais ausgelöst. Die Startsignal für Motorsteuerung ist jedoch
immer dar.
Automatische
oder manuelle
Zurücksetzung
Die Thermosicherung lässt sich auf drei verschiedene Weisen einschalten.
Automatisches

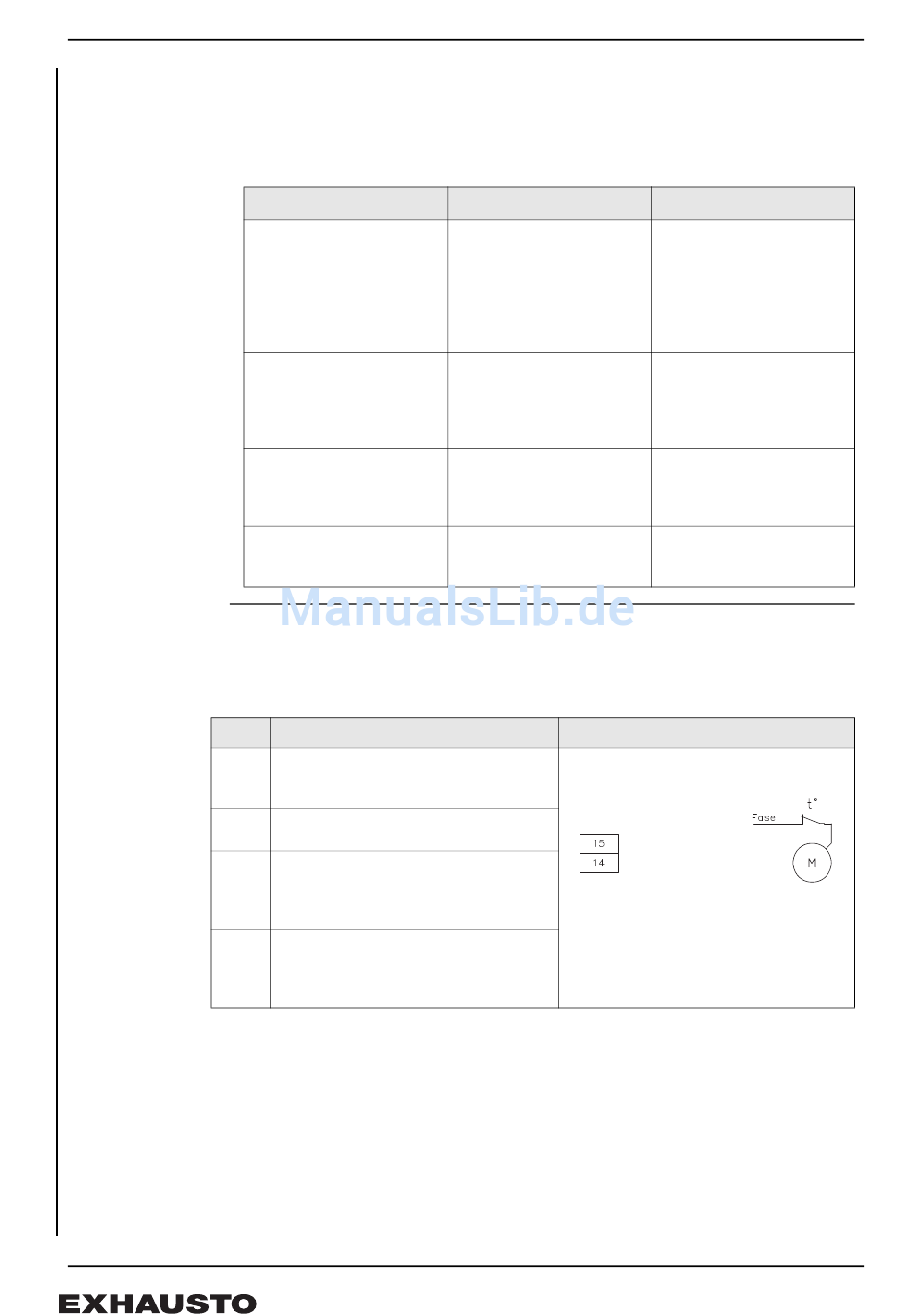

Thermosicherung im Motor lokal in Serie mit der Motorversorgung geschaltet.
Reset ohne Alarm
Schritt
1
2
3
4
Wenn
Automatisches Reset
gewünscht ist
Manuelles Reset gewünscht
ist
Sich die Thermosicherung
innerhalb, der in Menue 5
eingestellten Zeit, wieder
zurück setzt
Die Thermosicherung nach
der in Sollwert 5 einge-
stellten Zeitfrist schaltet
Vorgehen
Die Thermosicherung wird ausgelöst.
Der Motor schaltet ab, da die Versorgung
unterbrochen wird.
Der Motor schaltet ab, da die Versorgung
unterbrochen
wird.
Wenn die Temperatur im Motor abfällt,
schaltet die Thermosicherung wieder ein
und stellt dadurch die Versorgung zum
Motor wieder her.
MAC10 meldet nicht Alarm, es sei denn,
dass der Motor so lange abgeschaltet war,
dass ein Alarm wegen des Drucks
ausgelöst wird.
Dann
Klemme 14 und 15 mit einer
Drahtbrücke verbinden.
Die Thermosicherung
unterbricht den Motorstrom
lokal (wird in Serie mit der
Motorversorgung geschaltet).
Ist die Thermosicherung mit
Klemme 14 und 15 und das
Motorsignal von Klemme 16
und 17 durch das Alarmrelais
zu verbinden
wird der Motor automatisch
eingeschaltet
ist abzuschalten und MAC10
einzuschalten
12/24
Installation
Ergebnis
Wenn die Temperatur fällt,
schaltet die
Thermosicherung erneut ein,
und der Motor startet
automatisch.
Siehe Diagramm unten
Das Alarmrelais schaltet die
Motorversorgung ab
Siehe Diagramm unten
Diagram
