SUB D connector (15 pins) : pin Belegung
Borne Signal
1 +5 V
2 Not
connected
3 MINNC
4 MINCOM
5 MINNO
6 E_GND
7 STOP
8 PRINT
9 Ground
10 PRESET
11 MAXNC
12 MAXCOM
13 MAXNO
14 INIDYN
15 ZERO
+ 12V
STOP
2.2k
E-gnd
Masse
Monocote

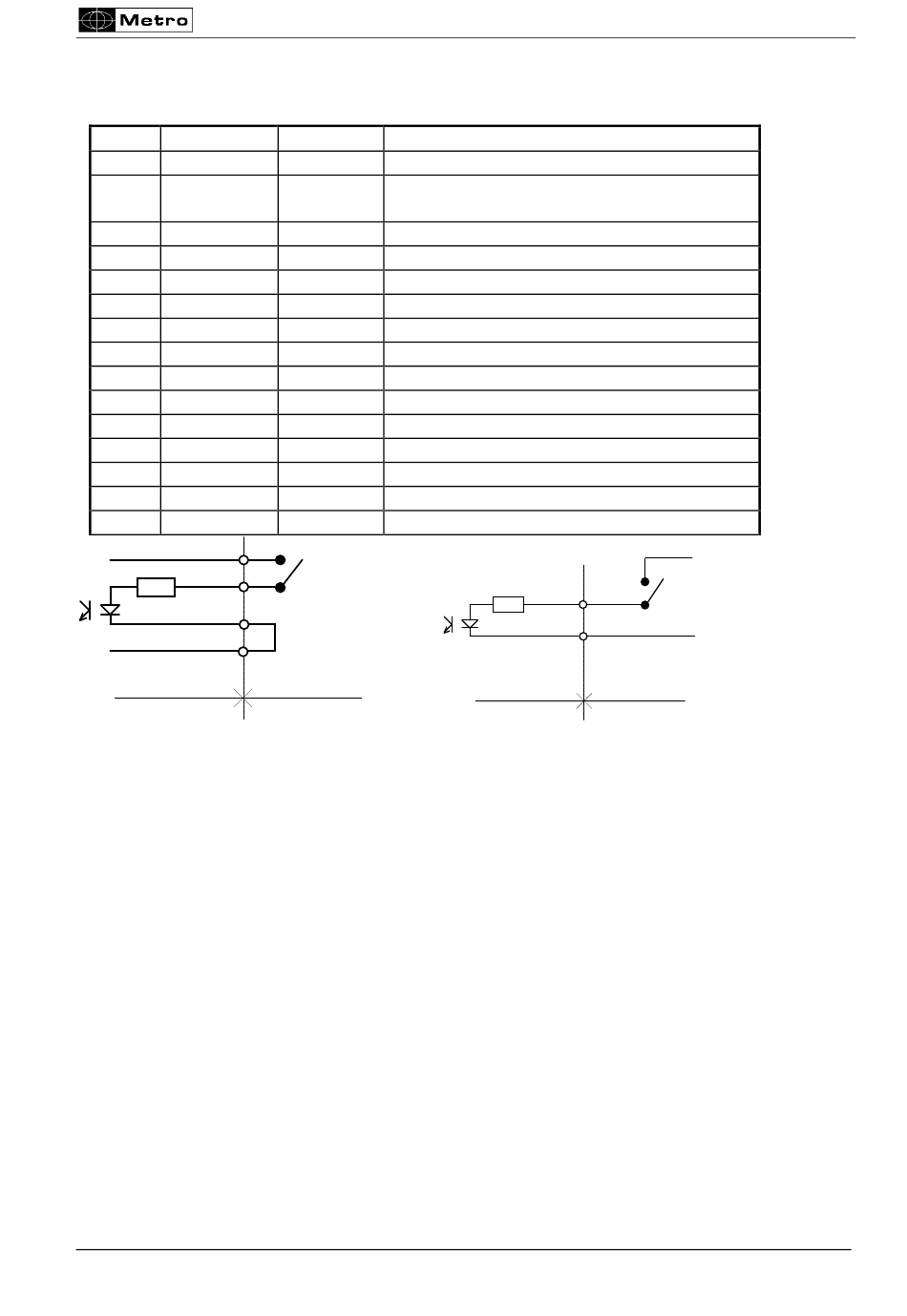

Befehlsbeispiel: mit interner Versorgung (nicht isoliert) und mit externer Versorgung
(isoliert).
Page 80
Sens
output Power supply to activate the inputs
- Mini tolerance relay contact 1A 48V
- Common of mini tolerance contacts
- Mini tolerance relay contact 1A 48V
Input ground
input Command for Stop mode
input Command for measurement transfer
- Supply ground
input External calibration command
- Maxi tolerance relay contact 1A 48V
- Common of maxi tolerance contacts
- Maxi tolerance relay contact 1A 48V
input Command for measurement initialisation
input Command for display reset to zero
Commande
Description
+24 V
STOP
2.2k
E-gnd
Monocote Commande
M3
0 V
