LKM 274 Einsatzhinweise

EINSATZHINWEISE TYP 274
Der Typ 274 ist ein digitaler Messumformer für Pt100/1000 Temperatursensoren. Er wandelt den
temperaturabhängigen Widerstand in ein Normspannungssignal von 0...10 V um. Er ist speziell für die
Montage auf der 35mm Hutschiene vorgesehen, kann aber auch in andere passende Gehäuse montiert
werden.

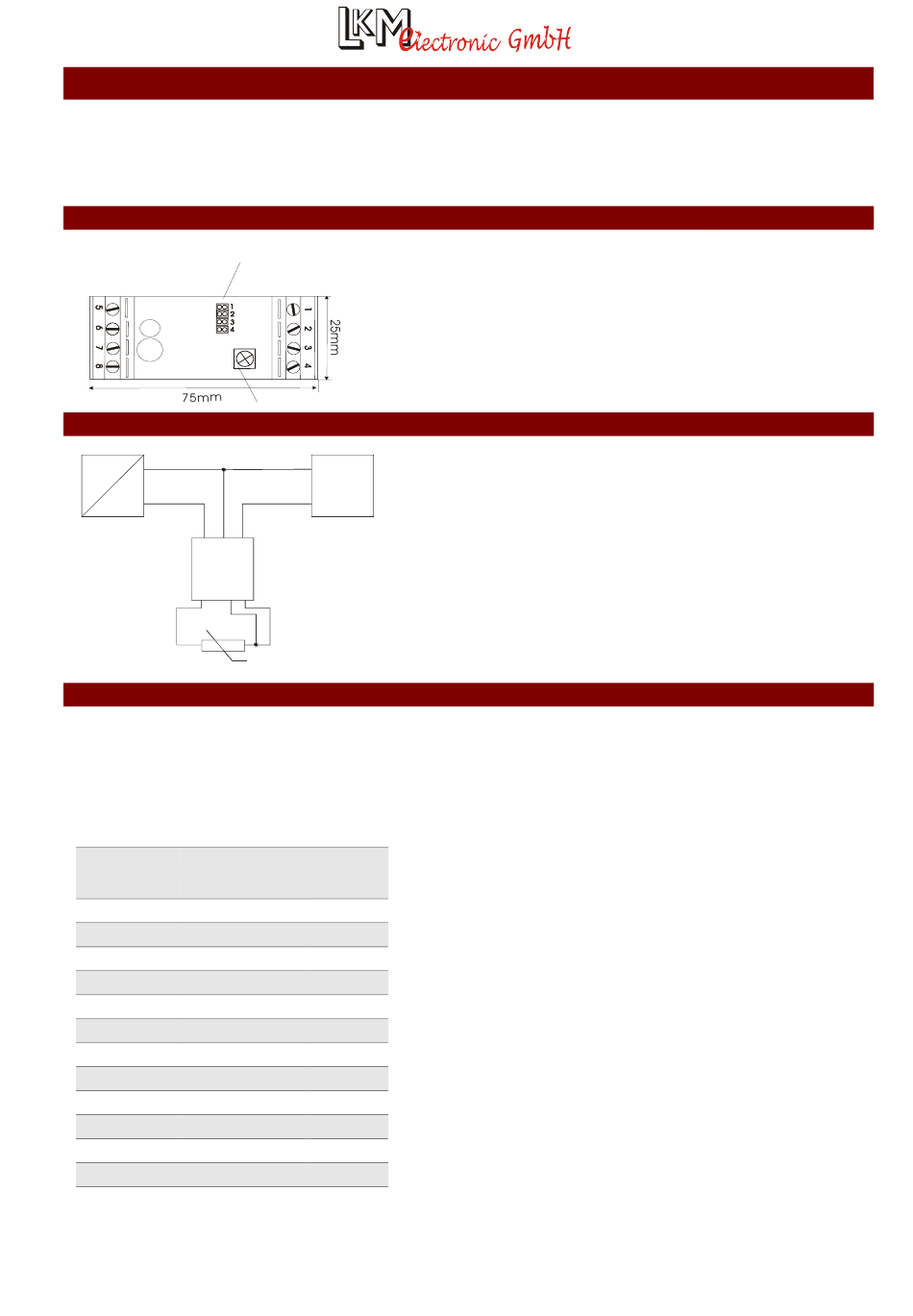

ÖFFNEN DES GEHÄUSES UND LAGE DER EINSTELLELEMENTE
Dipschalter zur
Bereichswahl
Korrektur Poti
AUßENBESCHALTUNG
- -
230VAC 230VAC
24VDC 24VDC
+ +
- -
+ + + +
7 7 6
8 8 6
5
LKM 214 Typ 274
1 1 2 2 3 3 4 4
Pt 100
BEREICHSWAHL
Über 4 DIP - Schalter lassen sich 13 verschiedene Messbereiche einstellen. Der Messumformer wird mit
dem eingestellten Messbereich 0...50°C ausgeliefert. Alle anderen Einstellungen sind nachfolgender
Tabelle zu entnehmen.
Die Abfrage nach dem Messbereich erfolgt permanent. Nach einem Wechsel des Messbereiches muss
die Stromversorgung nicht unterbrochen werden. Die Erkennung des Sensors (Pt100/Pt1000) erfolgt im
laufenden Betrieb ebenfalls automatisch. Für Pt1000 stehen die Messbereiche 6...8 nicht zur Verfügung.
Messbereiche
MB1: -20°C...150°C
MB2: 0°C...50°C
MB3: 0°C...100°C
MB4: 0°C...200°C
MB5: 0°C...300°C
MB6: 0°C...400°C
MB7: 0°C...500°C
MB8: 0°C...600°C
MB9: -50°C...50°C
MB10: -100°C...100°C
MB11: -30°C...70°C
MB12: -40°C...60°C
MB13 0°C...250°C
DIPx = 1 = on
DIPx = 0 = off
Zum Öffnen der Klarsichthaube muss diese vorsichtig an den schmalen
Stellen nach innen gedrückt und abgezogen werden.
Auf der Oberseite des Messumformers befindet sich ein Einstellregler zum
Feinabgleich der Ausgangsspannung. Der Regler ist gegen versehentliches
Verstellen durch eine Versiegelung gesichert.
Über die DIP-Schalter können 13 verschiedene Messbereiche eingestellt
werden. Es handelt sich um kleine Schiebeschalter.
Die Positionen und die ON/OFF –Stellungen sind gekennzeichnet.
- -
Der Messumformer Typ 274 wird in 3/2-Leiterschaltung
betrieben. Der Widerstand der Zuleitung geht in 3L-
SPS SPS
Schaltung nicht in das Messergebnis ein, wenn alle 3
+ +
Leitungen den gleichen Widerstand haben. Bei 2L-
Schaltung müssen die Klemme 3 und 4 verbunden
werden. Messfehler durch die Zuleitung können über
den Zero-Regler ( ±2,5K) ausgeglichen werden.
Die Ausgangsspannung ist temperaturlinear. Dabei muss beachtet
werden, das sich der Ausgang nur bis etwa
0,02 V an die untere Versorgungsspannung aussteuern lässt.
DIP -
Schalter
1 2 3 4
1-1-1-1
0-1-1-1
1-0-1-1
0-0-1-1
1-1-0-1
0-1-0-1
1-0-0-1
0-0-0-1
1-1-1-0
0-1-1-0
1-0-1-0
0-0-1-0
1-1-0-0
