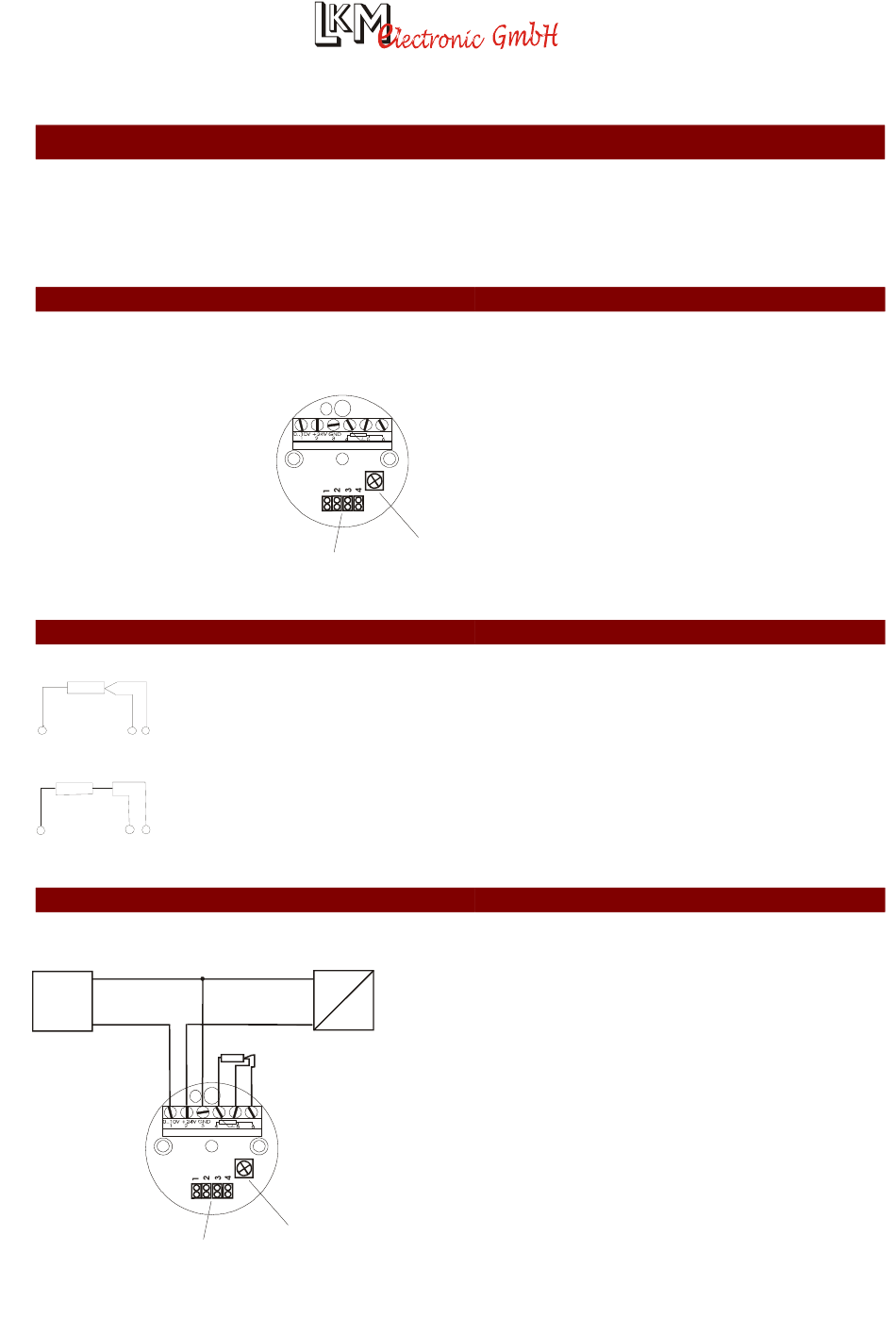

EINSATZHINWEISE LKM114
Der LKM114 ist ein digitaler Messumformer für Pt100/1000 Temperatursensoren. Er wandelt den temperaturabhängigen
Widerstand in ein Normspannungssignal von 0...10 V um. Er ist speziell für die Montage in einem B-Kopf vorgesehen, kann
aber auch in andere passende Gehäuse montiert werden.
EINSTELLELEMENTE
Auf der Oberseite des Messumformers befindet sich ein Einstellregler zum Feinabgleich der Ausgangsspannung. Die Lage
des Reglers ist aus dem Bild ersichtlich.
Der Regler ist gegen versehentliches Verstellen durch eine Versiegelung gesichert.
EINGANGSBESCHALTUNG DER SENSOREN
Der Messumformer Typ 114 wird in Dreileiterschaltung betrieben, d.h. der Widerstand der Zuleitung
geht nicht in das Messergebnis ein, wenn die Leitungen gleich lang sind und aus dem selben
Leitermaterial bestehen.
4
5
6
Der Typ 114 kann durch Kurzschluss der Klemmen 5 und 6 auch in Zweileiterschaltung betrieben
werden. Dabei gehen allerdings die Zuleitungswiderstände mit in das Messergebnis ein. Für geringe
Korrekturen kann der Korrekturpoti verstellt werden.
6
4
5
AUßENBESCHALTUNG
-
SPS
PC
+
DIP - Schalter
zur Bereichswahl
Typ 114
DIP - Schalter
zur Bereichswahl
-
24VDC
+
230VAC
Pt 100
Bei 2L-Anschluss
Klemmen 5 und 6 ver-
binden
Korrekturpoti
Korrekturpoti
Der Messumformer 114 wird in 3/2-Leiterschaltung betrieben.
Der Widerstand der Zuleitung geht in 3L-Schaltung nicht in
das Messergebnis ein, wenn alle 3 Leitungen den gleichen
Widerstand haben. Bei 2L-Schaltung müssen die Klemme 5
und 6 verbunden werden. Messfehler durch die Zuleitung
können über den Zero-Regler ( ±2,5K) ausgeglichen werden.
Die Ausgangsspannung ist temperaturlinear. Dabei muss
beachtet werden, das sich der Ausgang nur bis etwa
0,002 V an die untere Versorgungsspannung aussteuern lässt.
Web: www.LKMelectronic.de
Mail: info@LKMelectronic.de
loading

Inhaltszusammenfassung für LKM 114

  • Seite 1 Messergebnis ein, wenn die Leitungen gleich lang sind und aus dem selben Leitermaterial bestehen. Der Typ 114 kann durch Kurzschluss der Klemmen 5 und 6 auch in Zweileiterschaltung betrieben werden. Dabei gehen allerdings die Zuleitungswiderstände mit in das Messergebnis ein. Für geringe Korrekturen kann der Korrekturpoti verstellt werden.
  • Seite 4 BEREICHSWAHL Über 4 DIP-Schalter lassen sich 12 verschiedene Messbereiche einstellen. Der Messumformer wird mit dem eingestellten Messbereich 0..50°C ausgeliefert. Alle anderen Einstellungen sind nachfolgender Tabelle zu entnehmen. Die Abfrage nach dem Messbereich erfolgt permanent. Nach einem Wechsel des Messbereiches muss die Stromversorgung nicht unterbrochen werden.
