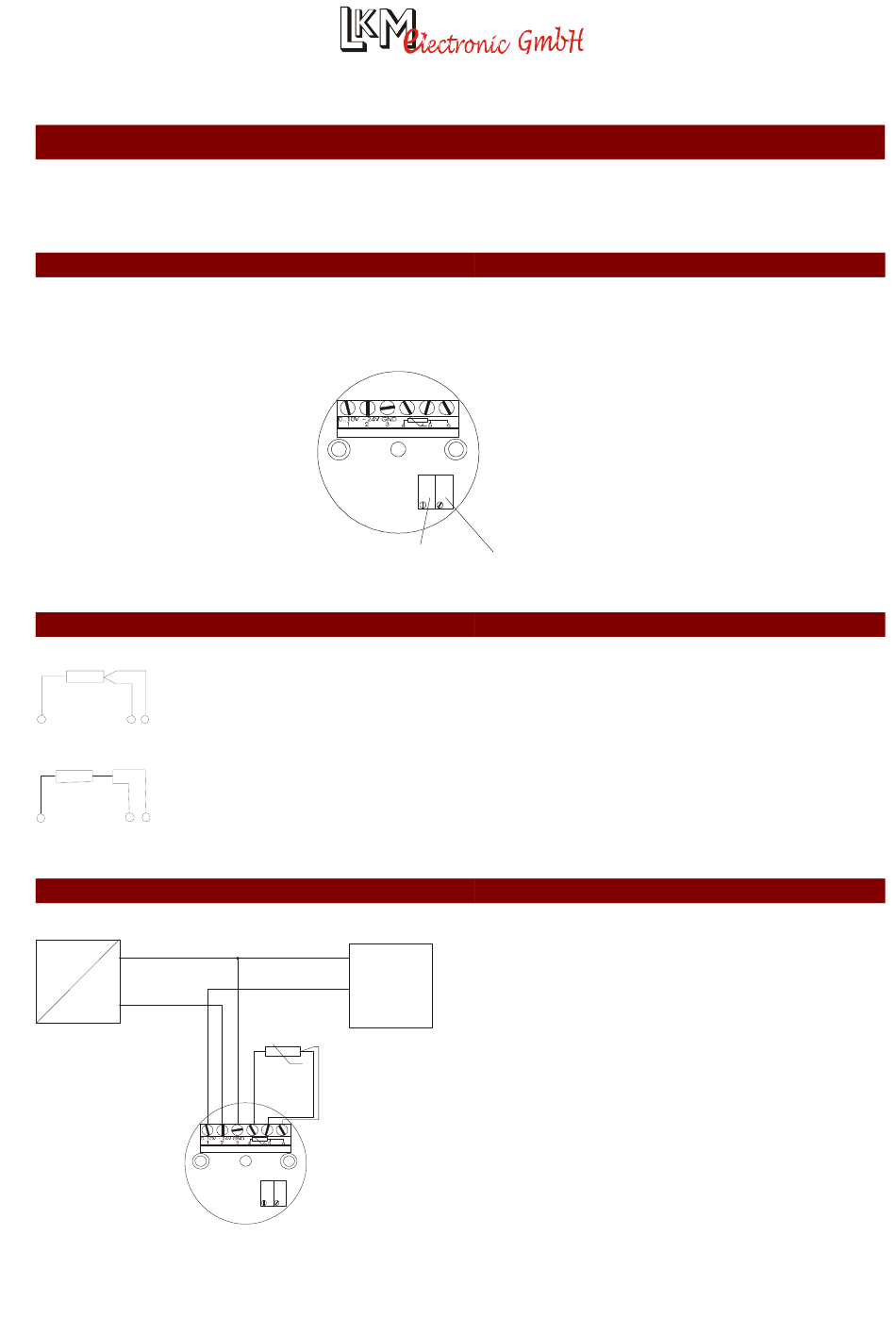

EINSATZHINWEISE LKM424

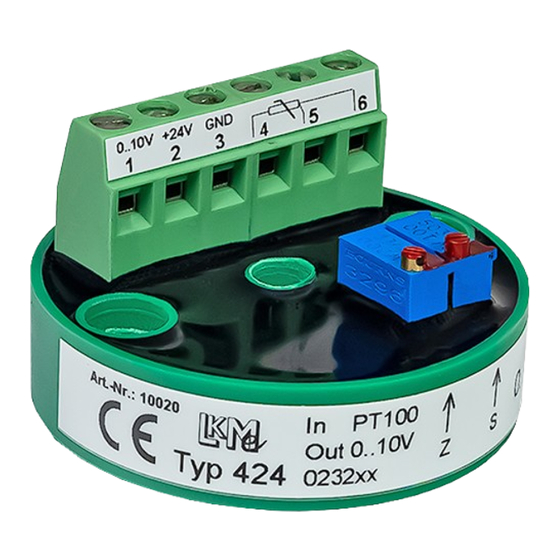

Der Typ 424 ist ein analoger Messumformer für Pt100/1000 Temperatursensoren. Er wandelt den temperaturabhängigen Widerstand in ein
Normspannungssignal von 0...10 V um. Der Messumformer Typ 424 ist für die Montage in einem Anschlusskopf Typ B vorgesehen.
EINSTELLELEMENTE
Auf der Oberseite des Messumformers befinden sich die Einstellregler zum Feinabgleich. Die Lage der Regler ist aus dem Bild
ersichtlich. Die Regler sind gegen versehentliches Verstellen gesichert.
EINGANGSBESCHALTUNG DER SENSOREN
Der Messumformer Typ 424 wird in Dreileiterschaltung betrieben, d.h. der Widerstand der Zuleitung geht nicht in das
Messergebnis ein, wenn die Leitungen gleich lang sind und aus dem selben Leitermaterial bestehen.
4
5
6
Der Typ 424 kann durch Kurzschluss der Klemmen 5 und 6 auch in Zweileiterschaltung betrieben werden. Dabei
gehen allerdings die Zuleitungswiderstände mit in das Messergebnis ein. Für geringe Korrekturen kann der Nullpunkt-
Regler verstellt werden. Der Spanne-Regler sollte möglichst nicht verstellt werden.
6
4
5
AUßENBESCHALTUNG
-
230VAC
24VDC
+
Typ 104
Typ 424
Nullpunkt
-
SPS
PC
+
Pt 100
J
Web: www.LKMelectronic.de
Mail: info@LKMelectronic.de
Spanne
Die Ausgangsspannung folgt linear dem am Eingang anliegendem
Temperatursignal. Dabei muss beachtet werden, dass sich der
Ausgang nur bis etwa 0,02 V an die untere Versorgungsspannung
aussteuern lässt.
