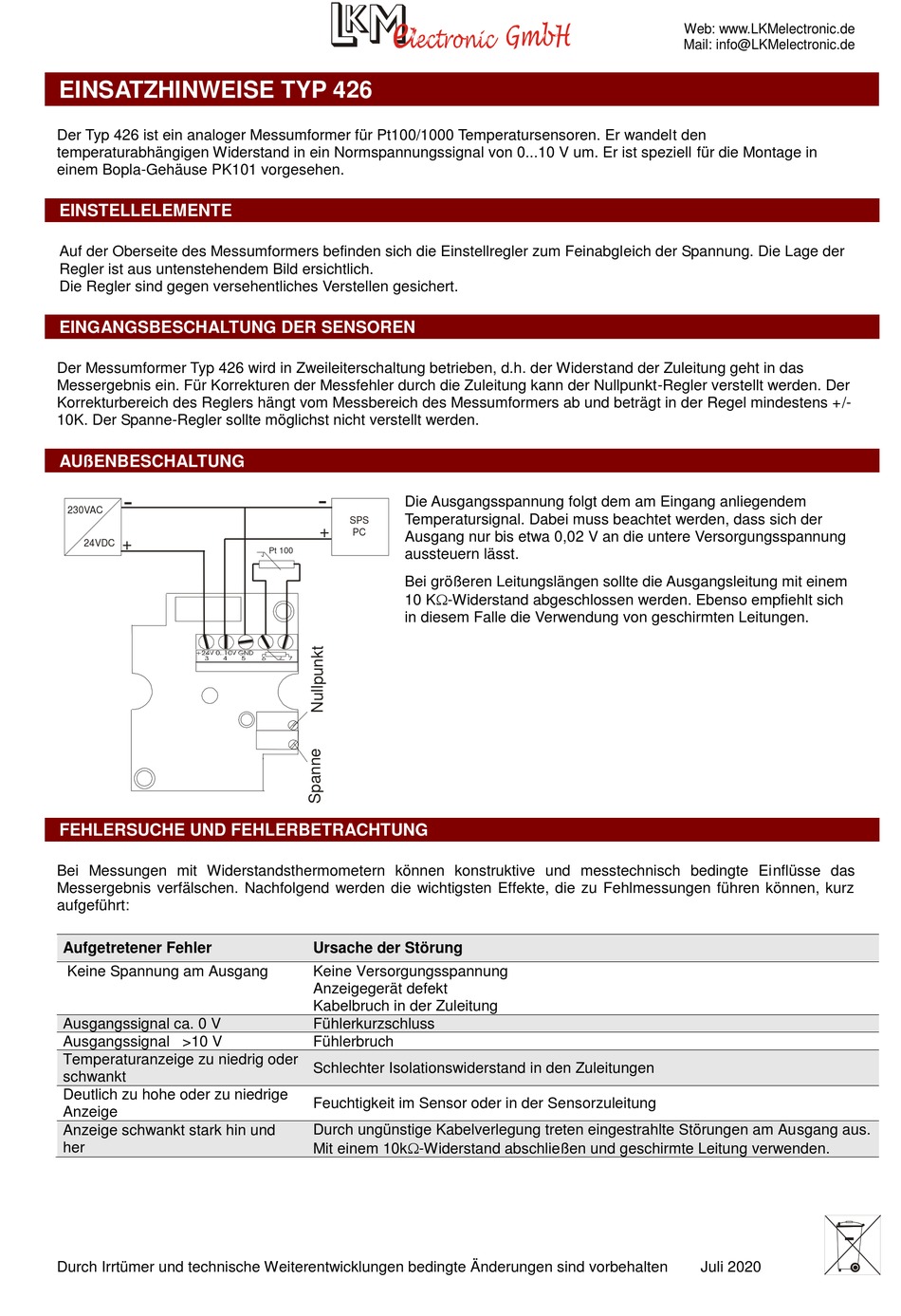

EINSATZHINWEISE TYP 426
Der Typ 426 ist ein analoger Messumformer für Pt100/1000 Temperatursensoren. Er wandelt den
temperaturabhängigen Widerstand in ein Normspannungssignal von 0...10 V um. Er ist speziell für die Montage in
einem Bopla-Gehäuse PK101 vorgesehen.
EINSTELLELEMENTE
Auf der Oberseite des Messumformers befinden sich die Einstellregler zum Feinabgleich der Spannung. Die Lage der
Regler ist aus untenstehendem Bild ersichtlich.
Die Regler sind gegen versehentliches Verstellen gesichert.
EINGANGSBESCHALTUNG DER SENSOREN
Der Messumformer Typ 426 wird in Zweileiterschaltung betrieben, d.h. der Widerstand der Zuleitung geht in das
Messergebnis ein. Für Korrekturen der Messfehler durch die Zuleitung kann der Nullpunkt-Regler verstellt werden. Der
Korrekturbereich des Reglers hängt vom Messbereich des Messumformers ab und beträgt in der Regel mindestens +/-
10K. Der Spanne-Regler sollte möglichst nicht verstellt werden.
AUßENBESCHALTUNG
230VAC
+
24VDC
FEHLERSUCHE UND FEHLERBETRACHTUNG
Bei Messungen mit Widerstandsthermometern können konstruktive und messtechnisch bedingte Einflüsse das
Messergebnis verfälschen. Nachfolgend werden die wichtigsten Effekte, die zu Fehlmessungen führen können, kurz
aufgeführt:
Aufgetretener Fehler
Keine Spannung am Ausgang
Ausgangssignal ca. 0 V
Ausgangssignal >10 V
Temperaturanzeige zu niedrig oder
schwankt
Deutlich zu hohe oder zu niedrige
Anzeige
Anzeige schwankt stark hin und
her
Durch Irrtümer und technische Weiterentwicklungen bedingte Änderungen sind vorbehalten
Die Ausgangsspannung folgt dem am Eingang anliegendem
Temperatursignal. Dabei muss beachtet werden, dass sich der
SPS
+
PC
Ausgang nur bis etwa 0,02 V an die untere Versorgungsspannung
Pt 100
aussteuern lässt.
J
Bei größeren Leitungslängen sollte die Ausgangsleitung mit einem
10 K-Widerstand abgeschlossen werden. Ebenso empfiehlt sich
in diesem Falle die Verwendung von geschirmten Leitungen.
Ursache der Störung
Keine Versorgungsspannung
Anzeigegerät defekt
Kabelbruch in der Zuleitung
Fühlerkurzschluss
Fühlerbruch
Schlechter Isolationswiderstand in den Zuleitungen
Feuchtigkeit im Sensor oder in der Sensorzuleitung
Durch ungünstige Kabelverlegung treten eingestrahlte Störungen am Ausgang aus.
Mit einem 10k-Widerstand abschließen und geschirmte Leitung verwenden.
Web: www.LKMelectronic.de
Mail: info@LKMelectronic.de
Juli 2020
