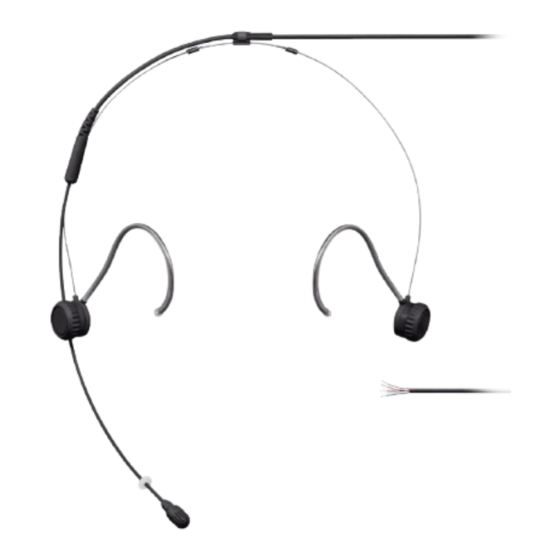

Shure TH53 Allgemeine Beschreibung
Headset mit kugelcharakteristik
Verwandte Anleitungen für Shure TH53
Inhaltszusammenfassung für Shure TH53
- Seite 1 TH53 ™ TwinPlex Headset mit Kugelcharakteristik The Shure Omnidirectional TwinPlex Headset, TH53, user guide. Version: 3 (2019-H)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Zubehör TH53TwinPlex™ Headset mit Kugelcharakteristik Ersatzteile Allgemeine Beschreibung Hinweise zur Gewindemontage Technische Eigenschaften Pinbelegung und Abschlussimpedanz Legende für Modellvarianten Tabelle der typischen Pinbelegung Pflege und Reinigung Konvertierung von LEMO zu 4-Pin-Minibuchse (TA4F) 12 TA5F-Pinbelegung für Lectrosonics-Taschensender (Pin-... -
Seite 3: Th53Twinplex™ Headset Mit Kugelcharakteristik
Allgemeine Beschreibung ™ Das Shure TwinPlex Headset mit Kugelcharakteristik sorgt für außergewöhnliche Klangqualität und bietet leichteste, komfor- tabelste Passform für eine Vielzahl von Anwendungen. Die TwinPlex-Doppelmembranen-Technologie bietet ausgezeichneten außeraxialen Frequenzverlauf und geringes Eigenrauschen sowie naturgetreue, außergewöhnliche Klarheit und einen robus- ten Frequenzgang im unteren Bereich ohne digitale Interferenzen. -
Seite 4: Legende Für Modellvarianten
Shure Incorporated • Ultraleichter, vollständig verstellbarer Kopfbügel ◦ Schnelles Einstellen von Länge und Neigung des Bügelarms ohne Knicken ◦ Einfaches Umschalten zwischen linker und rechter Positionierung ◦ Komforthüllen für die Ohrbügel ermöglichen längere Tragezeiten ◦ Der Einstellbereich der Kopfbügel des Headsets reicht hinunter bis zu Größen für den kleinsten Kinderkopf •... -
Seite 5: Einstellung Des Kopfbands Und Mikrofons
Shure Incorporated Einstellung des Kopfbands und Mikrofons ➀ Breite des Kopfbands einstellen ➁ Ohrbügel und den Bü gelwinkel einstellen 5/16... - Seite 6 Shure Incorporated ➂ Kupplung lösen, um die Bügelhöhe und länge ein zustellen ➃ Bügel in Position bie gen. Position einstellen 6/16...
-
Seite 7: Umkehren Des Bügels
Shure Incorporated ➄ Flach oder Präsenzkap pe auswählen Umkehren des Bügels Der Mikrofonbügel kann links oder rechts vom Kopf angeordnet werden. Kupplung abschrauben, um den Bügel zu lösen. Nach unten drücken und Bügel herausziehen. Auf der anderen Seite einrasten und festziehen. -
Seite 8: Anbringen Des Windschutzes
Shure Incorporated Anbringen des Windschutzes Verwenden des Kragenclips 8/16... -
Seite 9: Zubehör
Shure Incorporated Zubehör Ersatzteile Beschreibung Schwarz Beige Braun Schaumstoff-Windschutz RPM40WS/B RPM40WS/T RPM40WS/C 2 Frequenzkappen, linearer Frequenzgang RPM40FC/B RPM40FC/T RPM40FC/C Frequenzkappen, präsenter Frequenz- RPM40PC/B RPM40PC/T RPM40PC/C gang Mikrofonbügel- und Kabelbaugruppe, RPM53B/O- RPM53T/O- RPM53C/O- Lemo-Stecker LEMO LEMO LEMO Mikrofonbügel- und Kabelbaugruppe, RPM53B/O-... -
Seite 10: Anschluss
Shure Incorporated Beschreibung Schwarz Beige Braun 5 Kabelclip für Headset RPM53B-CC RPM53T-CC RPM53C-CC 6 Kopfbügel RPM53B-HF RPM53T-HF RPM53C-HF RPM40STC/ B (Schwarz), RPM40STC/ RPM40STC/ Kragenclip RPM40STC/ W (Weiß) 8 Anschluss WA430 (MTQG), WA416 (LEMO) TA4F/MTQG-Kragen mit Gewindean- WA445 schluss RPM400TQG (TA4F bis XLR), RPM400LEMO 10 XLR-Vorverstärker... -
Seite 11: Pinbelegung Und Abschlussimpedanz
Shure Incorporated Pinbelegung und Abschlussimpedanz Tabelle der typischen Pinbelegung Elektri Kabel Po Ersatz sche Zur Verwen Strichzeichnung (von Lötsei Serie bau lari an Pinbelegung Bau dung mit weise tät schluss weise 1,6- Kabel Rote Ader – Bias (2) Posi- Alle Shure- 2 Lei- Blaue Ader –... -
Seite 12: Konvertierung Von Lemo Zu 4-Pin-Minibuchse (Ta4F)
Shure Incorporated Konvertierung von LEMO zu 4-Pin-Minibuchse (TA4F) Elek Kabel tri Po Ersatz Zur Verwen Serie bau sche lari an Pinbelegung Strichzeichnung (von Lötseite) dung mit weise Bau tät schluss weise Abschirmungsdraht – 1,6- Masse (1) mm-Ka- bel mit Rote Ader – Audio/Bias... -
Seite 13: Mtqg-Anschlussbaugruppe
Shure Incorporated Elektri Kabel Po Ersatz sche Zur Verwen Strichzeichnung (von Lötsei Serie bau lari an Pinbelegung Bau dung mit weise tät schluss weise Abschirmungsdraht – schir- Masse (1) mungs- drähten Abschirmung – Masse und Ab- (Shell) schir- Jumper zwischen 2... -
Seite 14: Technische Daten
Shure Incorporated Technische Daten Alle Spezifikationswerte basieren auf der Verwendung eines typischen Taschensenders mit 5-V-Biasspannungseingang oder des RPM400MTQG- Vorverstärkers. Bei Verwendung des RPM400LEMO-Verstärkers sind die Spezifikationen für RPM400LEMO zu beachten. Mikrofonkapsel Doppelmembran, vorpolarisierter Kondensator Richtcharakteristik Kugelcharakteristik Frequenzgang 20 Hz bis 20 kHz... - Seite 15 Gesamtklirrfaktor des Mikrofon-Vorverstärkers, wenn der anliegende Eingangssignalpegel beim angegebenen Schalldruck- pegel zum Kapselausgang äquivalent ist. Gesamtabmessungen Cable Cable Diame Microphone Microphone Diame Boom Length Length Length TH53-MTQG, TH53- 66 in. 1.6MM 19MM 5.6MM 13.6CM MDOT, TH53-LEMO (1.67M) 96 in. TH53-NC 1.6MM 19MM 5.6MM...
-
Seite 16: Frequenzgang
Frequenzgang Zulassungen Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kenn- zeichnung berechtigt. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Zulassung Jakob-Dieffenbacher-Str.
