Intermec PB50 Installationsanleitung Seite 19

Installation du socle de véhicule
Downloaded from www.Manualslib.com

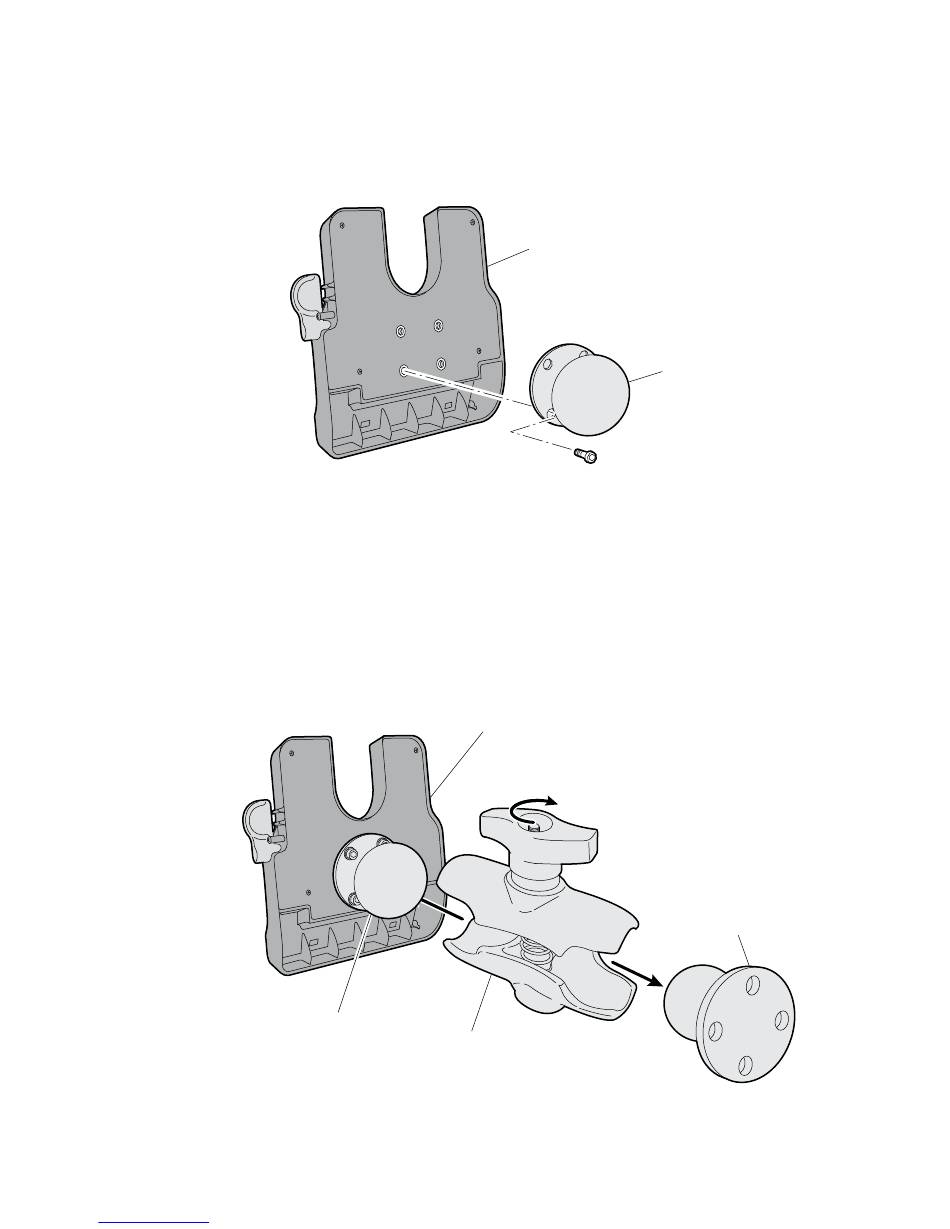

1 Fixer la base de socle RAM au socle de véhicule à l'aide des
quatre vis à tête ronde hexagonale et la clé hexagonale.
2 Fixer la base de véhicule RAM à votre véhicule à l'aide des
quatre vis à tête fraisée hexagonale de 6.3 mm et les écrous.
3 Fixer le socle de véhicule à la base de véhicule RAM en plaçant
le bras de fixation par-dessus les deux socles, puis en serrant
le bras de fixation.
Base de
socle
manuals search engine
Socle de
véhicule
Vis hex.
(4 endroits)
Socle de
véhicule
Bras de fixation
Base de socle
Base de
véhicule
19
