Instructions de montage et mode d'emploi uniquement pour le personnel spécialisé P. 7/10

2.3 Montage du radiateur

A – Découpage de la paroi de la cabine - fi g. 1
B – Radiateur
C – Cadre VIT-BL-L
VIT-BL-S
D – Vis de fi xation
A

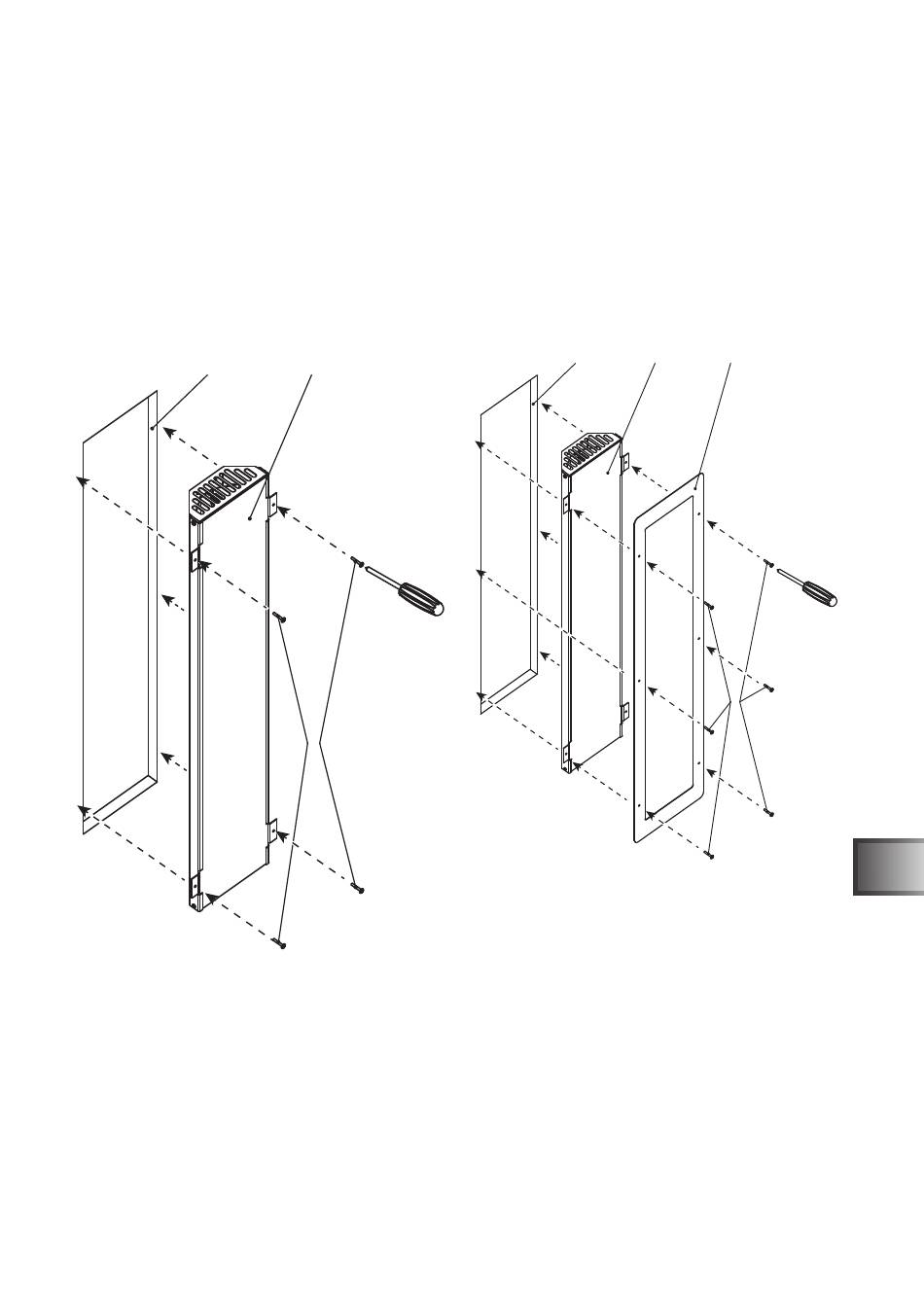

Fig. 3. - Montage sans cadre
WE DO IT FIRST.
Cadre en acier inox pour radiateur IR 500 W
Cadre en acier inox pour radiateur IR 350 W
B
D
A B
Fig. 4. - Montage avec cadre
C
D
FR
