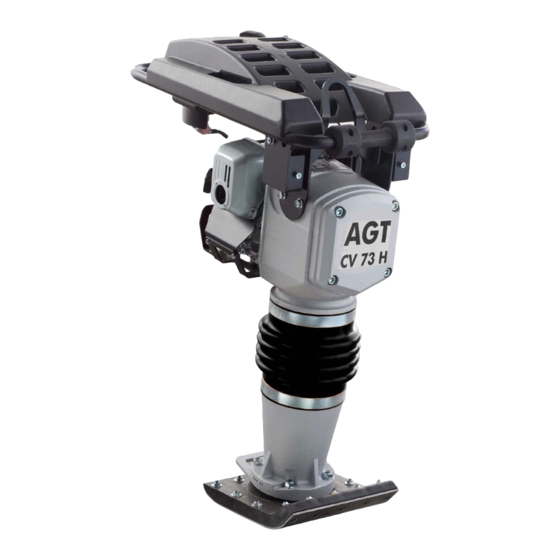

AGT CV73H Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. AGT Anleitungen
  4. Werkzeuge
  5. CV 73 H
  6. Bedienungsanleitung

AGT CV73H Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CV73H:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
S.C. AGENT TRADE S.R.L.
ROMANIA, 077180 TUNARI, Ilfov
Soseaua de Centura nr. 32
Tel: +4021-266.51.31; +4021-266.51.32
Fax: +4021-266.51.33
www.agt.ro, E-mail:
office@agt.ro
CV73H
MANUAL DE UTILIZARE
OWNER'S MANUAL
BEDIENUNGSANLEITUN
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AGT CV73H

Inhaltszusammenfassung für AGT CV73H

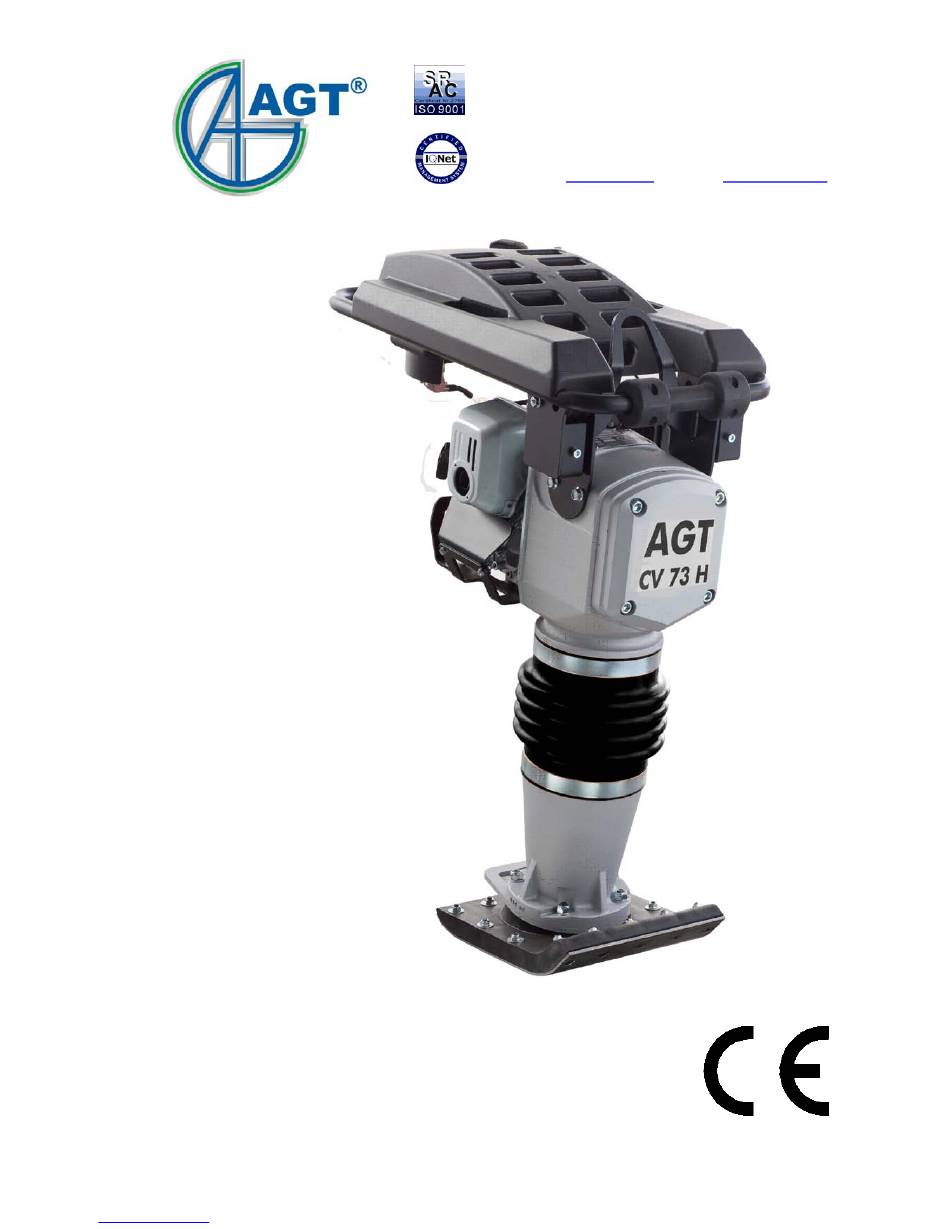

  • Seite 1 S.C. AGENT TRADE S.R.L. ROMANIA, 077180 TUNARI, Ilfov Soseaua de Centura nr. 32 Tel: +4021-266.51.31; +4021-266.51.32 Fax: +4021-266.51.33 www.agt.ro, E-mail: office@agt.ro CV73H MANUAL DE UTILIZARE OWNER’S MANUAL BEDIENUNGSANLEITUN Downloaded from www.Manualslib.com manuals search engine...
  • Seite 2 Cititi manualul de utilizare Read owner’s manual Die Bedienungsanleitung durchlesen Utilizati antifoane Wear Eargear Gehörschutz Nivelul de vibratii - Vibration level - Vibrationspegel EN 709EN 12096 4.85 m/s Downloaded from www.Manualslib.com manuals search engine...

  • Seite 3: Inhaltsverzeichnis

    Wartung und Inspektion ......................17 Transport ..........................17 Storungsbeseitigung ......................18 Anleitung zur Bestellung ....................... 18 PIESE DE SCHIMB / PARTS / ERSATZTEILE CV73H ..........19 Maner ghidare/ Guiding Handle/ Führungsbugel ............. 20 Carter/Crankcase/Kurbelgehause ..................21 Carter/Crankcase/Kurbelgehause ..................23 Cilindru arc/SpringCylinder/Federzylinder ................. 25 Talpa/Ramshoe/Stampfplatte ....................
  • Seite 4 Descriere/Description/Beschreibung Romana English Deutsch Rezervor Fuel tank Kraftstofftank benzina Buson Fuel tank cap Tank Verschluss rezervor Maner Guiding handle Führungsbügel ghidare Maner Starter rope Reversiersstarter demaror Carlig Lifting handle Kranbügel ridicare Placuta Type plate Typenschild identificare Amortizor Shockmount Puffer Carter Crankcase Kurbelgehäuse Picior mai...

  • Seite 15: Deutsch

    DEUTSCH Technischen daten Maschine CV73H Gewicht 69 kg Stampfeinsatz 320 mm x 280 mm Schlagen 600 - 720 Schlaghohe 70 mm Schlagkraft 10,5 kN Tiefewirkung 70 cm Schallpegel 94,6 dB Lp 104,6 dB Lw 15W40 Motor Motor Honda GX100 Leistung 2.25 kW...

  • Seite 16: Sicherheitsvorschriften

    Sicherheitsvorschriften Algemein Service Handbuch lesen. Mit dem Führen von Vibrationstampfer dürfen nur geeignete, zuverlässige Personen beschäftigt werden. Diese Machine ist produktspezifisch einzusetzen. Befüllen des Kraftstoftanks NICHT rauchen in der unmittelbaren Umgebung dieses Gerätes. In der Unmittelbaren Umgebung dieses gerätes ist der Umgang mit offenen Feuer VERBOTEN.

  • Seite 17: Betrieb

    Betrieb Vor dem anlassen Tank ( H ) befüllen. Anlassen 1) Kraftstofhahn ( I ) öffnen. 2) Chokehebel in Position „START“. 3) Gashebel ( F ) komplett auf 4) Motorschalter in Position “ON”. 5) Ziehe am Reversiersstartgrift um den Motor zu starten.

  • Seite 18: Wartung Und Inspektion

    Wartung und Inspektion Zeitspanne Wartung/Inspektion Vor gebrauch -Benzinstand prüfen -Schmiersystem des Stampfers prüfen Ölschauglas (*) -Motoröl kontrollieren Regelmäßig -Aussenliegende Muttern und Schrauben nachziehen -Kühlrippen des Motors reinigen Alle 5 Betriebsstunden -Luftfilter prüfen und nach bedarf erneuern Alle 25 Betriebsstunden -Zündkerze prüfen -Stampffuß...

  • Seite 19: Storungsbeseitigung

    Storungsbeseitigung Problem Grund/Beseitigung Motor springt nicht an, oder stirbt ab. -Motorschalter OFF -Kein Benzin im Tank -Benzinhahn geschlossen -Zündkertze schmützig -Zündkabel prüfen -Zündspulle defekt * -Einstellung des Gerätes nicht in Ordnung Motor beschleunigt nicht, springt schl- -Luftfilter verschmutzt echt an, oder läuft unregelmäßig -Zündkerze verrußt -Kurbelwellendichtungen sind nicht in Ordnung *...

  • Seite 20: Piese De Schimb / Parts / Ersatzteile Cv73H

    PIESE DE SCHIMB / PARTS / ERSATZTEILE Downloaded from www.Manualslib.com manuals search engine...

  • Seite 22: Carter/Crankcase/Kurbelgehause

    Mecanism/Crankcase/Kurbelgehause Downloaded from www.Manualslib.com manuals search engine...
  • Seite 23 Poz. Cantitate Ref. No. Part No. Reqd. No. Denumire Description Benennung Pos. Bestell-Nr Stck. 11310 Tija piston Kolbenstange 44096 Saiba M6 Din Washer M6 Din Scheibe M6 Din 9021 9021 9021 44095 Inel siguranta Retaining ring Sicherungsring Din 472 Din 472 Din 472 31540 Bolt piston...

  • Seite 24: Carter/Crankcase/Kurbelgehause

    Ambreiaj/Crankcase/Kurbelgehause Downloaded from www.Manualslib.com manuals search engine...

  • Seite 26: Cilindru Arc/Springcylinder/Federzylinder

    Cilindru/SpringCylinder/Federzylinder Poz. Cantitate Ref. No. Part No. Reqd. No. Denumire Description Benennung Pos. Bestell-Nr Stck. 43510 Inel O 125x5 O-ring 125x5 O-ring 125x5 31497 Bucsa Stopper Buchse 44070 Piulita M22x1,5 Nut M22x1,5 Mutter M22x1,5 Din 934 Din 934 Din 934 44067 Inel arc M22 Lockwasher...

  • Seite 27: Talpa/Ramshoe/Stampfplatte

    Talpa/Ramshoe/Stampfplatte Poz. Cantitate Ref. No. Part No. Reqd. No. Denumire Description Benennung Pos. Bestell-Nr Stck. 10075 Surub M12x80 Screw M12x80 Schraube Din 7991 Din 7991 M12x80 Din 7991 10045 Inel siguranta Retaining ring Sicherungsring Din 127 Din 127 Din 127 10044 Piulita M12 Din Nut M12 Din...
