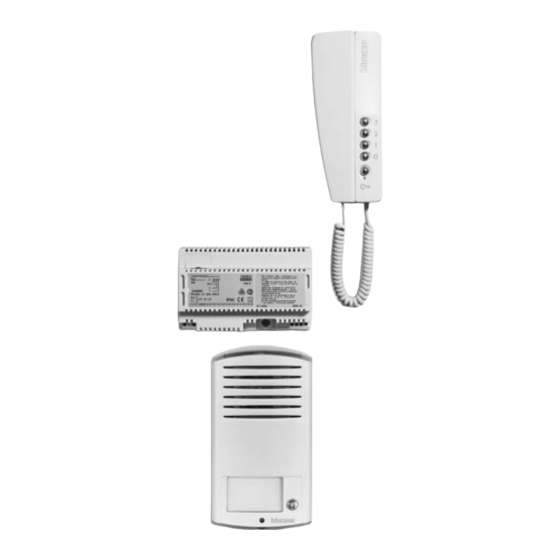

367111
367112
Werbung
Verwandte Anleitungen für Bticino 367111
Inhaltszusammenfassung für Bticino 367111
- Seite 1 Istruzioni d’uso Gebrauchanweisungen Notice d’emploi Instructions for use Instrucciones de uso Gebruiksaanwijzing Istruçoes para o uso Odhgìez Xrçshz Bycnherwbb gj rcgkefnfwbb Kullanım bilgileri Instrukcja obs∏ugi 367111 367112 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Audio-Kit Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 VECCHIO IMPIANTO A CAMPANELLO Impianto esistente con 2 fili e sola chiamata. ALTE KLINGELANLAGE Vorhandene 2-Leiter Anlage nur mit Ruf- funktion ANCIENNE INSTALLATION A SONNETTE Installation existante à 2 fils et un seul appel OLD SYSTEM WITH BELL Existing system with 2 wires and just call VIEJA INSTALACIÓN CON TIMBRE Instalación existente con 2 hilos y una lla- mada...
- Seite 4 Audio-Kit 160 ÷ 165 1 7 6 max ø 5mm B U S C L A Downloaded from www.Manualslib.com manuals search engine...
- Seite 5 ø 5 mm 160÷165cm 2 1 5 regolazione suoneria ed esclusione pulsanti programmabili (O-1-2-3) Ruflautstärkeregrlung und Rufabschaltung Programmierbare Tasten (O-1-2-3) réglage sonnerie et exclusion touches programmables (O-1-2-3) bell adjustment and exclusion programmable pushbuttons (O-1-2-3) ajuste timbre y deshabilitación pulsadores programables O-1-2-3) afstelling en uitschakeling bel programmeerbare drukknoppen (O-1-2-3) regulação campainha e exclusão...
- Seite 6 Audio-Kit morsetti di collegamento Verbindungsklemmen bornes de raccordement connecting terminals bornes de conexión aansluitklemmen bornes de ligação akrodéktez sùndeshz cjtlbybntkmyst rktvvs ba¤lantı terminalleri zaciski potàczeniowe sede configuratori Sitz der Konfiguratoren logement configurateurs configurator seat alojamiento configuradores plaats van de configuratiemodules Alojamento configurador uésh prosarmostèn Ruytplj lkz rjyabuehfnjhjd...
- Seite 7 - do not block the ventilation openings bırakılmamalıdır - havalandırma deliklerini kapatmayın - it must be used only on SCS BTicino 2-wire systems An improper use of the item can compromise its safety - sadece 2 kablolu SCS BTicino sistemlerinde kullanılmalıdır.
- Seite 8 Audio-Kit Schema base Esquema de base Hlektrikò sxediàgramma Übersichtszeichnung Schéma de base <fpjdfz c[tvf Basic diagram Temel flema Schemat podstawowy Esquema básico Basisschema B= Chiamata al piano Etagenruf Appel à l’étage Floor call Llamada al piso Oproep aan verdieping O F F Chamada ao piso Klçsh ston òrofo Dspjd yf nf;...
- Seite 9 Installare e collegare gli apparecchi come indicato nello schema. Instalar e ligar os aparelhos conforme indicado no esquema. Assicurarsi che durante le operazioni di montaggio degli apparecchi Assegurar-se de que durante as opera,cóes de montagem dos l’alimentatore non sia collegato alla rete pubblica. aparelhos, o alimentador nao está...
- Seite 10 Audio-Kit BTicino BTicino Sezione cavi (mm art.336904 art.L4669 Kabelschnitt (mm Section câbles (mm 0,28 0,50 0,35 Cable section (mm Sección cables (mm 100m Doorsnede sleutels (mm Secção cabos (mm Diatomç kalvdìvn Ctxtybt rf,tkz (mm Kablo seksiyonu (mm Przekrój kabli (mm...
- Seite 11 Il collegamento degli apparecchi è di tipo non A conexão dos aparelhos é do tipo não polarizzato. L’impiego di conduttori con sezioni polarizado. diverse da quelli prescritti, non garantisce il cor- O emprego de condutores com secções retto funzionamento dell’impianto. diferentes das prescritas, não garante que a instalação funcione correctamente.
- Seite 12 Audio-Kit Configuratore: S - tipo di segnale di chiamata P= NUMERO DEL POSTO ESTERNO La configurazione di S determina il tono della chiamata Non deve essere configurato (eccetto eventuali dei posti interni. É così possibile differenziare le chiamate espansioni del kit). Se si utilizza un secondo posto provenienti da posti esterni differenti.
- Seite 13 Configurator: S - type of call signal P = NUMBER OF THE OUTDOOR STATION The configuration of S determines the internal unit call Must not be configured. tone. The calls from different entrance panels can thus If a second outdoor station is used configure with P = 1. be differentiated.
- Seite 14 Audio-Kit Configurador: S - tipo de sinal de chamada P = NÚMERO DA UNIDADE EXTERNA A configuração de S determina o tom da chamada das Não deve ser configurada. Se se utilizar uma segunda unidades internas. É possível então diferenciar as cha- unidade externa configure com P = 1.
- Seite 15 Konfigüratör: S - arama sinyali tipi P = DIfi MEVK‹ NUMARASI S konfigürasyonu, dahili ünitelerden arama tonunu Dıfl mevki konfigüre edilmemelidir. ‹kinci bir dıfl mevki belirler. Bu flekilde farklı dıfl ünitelerden gelen aramaların kullanılıyorsa P = 1 ile konfigüre ediniz. farklılafltırılması...
- Seite 16 Audio-Kit Regolazione del volume: Regulação do volume: Se si manifestasse il disturbo del fischio, (effetto Larsen), Se se manifestar uma interferência no som (efeito de Lar- ridurre prima la potenza del microfono , agendo con un sen), começar por diminuir a potência do microfone , rodando cacciavite sul potenziometro corrispondente, fino ad un livello o potenciómetro correspondente com uma chave de parafusos,...
- Seite 17 Selezione suoneria Selecção toques La suoneria di chiamata del citofono è selezionabile tra Os toques de chamada do intercomunicador podem ser 16 differenti tipi di melodie. Si possono differenziare le seleccionados em 16 tipos de melodias diferentes. Po- seguenti tipologie di chiamata: dem ser diferenciados os seguintes tipos de chamada: •...
- Seite 18 Audio-Kit Programmazione suonerie wählbare Ruftöne Programmation sonneries Programming bells Programación timbres Programmering belgeluid Programação dos toques Programmatismòz koydoynièn Ghjuhfvvbhjdfybt pdjyrjd Alarm programlanması Programowanie dêwi´ków sygna∏u Selezione suoneria chiamata al piano Änderung Rufton Etagentaster Sélection sonnerie appel à l’étage Selection call to the floor bell Selección timbre llamada al piso Kies belgeluid oproep aan verdieping Selecção do toque para chamada ao andar...
- Seite 19 Selezione suoneria chiamata intercom Änderung interner Rufton Sélection sonnerie appel intercom Selection call intercom bell Selección timbre llamada intercomunicante Kies belgeluid intercom oproep gebouw Selecção do toque para chamada intercomomunicador Epilogç koydoynioù klçshz intercom Ghjuhfvvbhjdfybt pdjyrf lkz dspjdf gj bynthrjve Intercom ça¤rı...
- Seite 20 Audio-Kit Funzione “Studio professionale” attiva Função “Escritório profissional” activa Leitoyrgìa ”Epaggelmatikò trafeìo” energopoihménh Funktion “Professionelles Studio” aktiv Fonction “Bureau professionnel” activée Aeyrwbz 4Cnelbz4 frnbdbhjdfy “Professional studio” function active “Profesyonel büro” ifllevi etkin Función “Oficina Profesional” activada ”Gabinet zawodowy” – funkcja aktywna Kantoorfunctie actief Per rendere operativa la funzione “studio professionale”, è...
- Seite 21 Per attivare la funzione Zum Aktivieren der Funktion Pour activer la fonction To activate the function Para activar la función Om de functie te activeren Led OFF Led OFF Para activar a função Gia thn energopoìhsh thz leitoyrgìaz Xnj,s frnbdbhjdfnm aeyrwb. ‹fllevi etkinlefltirmek için Aby w∏àczyç...
- Seite 22 Audio-Kit Nota: nel caso di espansione del KIT, per ulteriori informazioni circa le modalità di configurazione disponibili, fare riferimento al foglio istruzioni a corredo del citofono. Bemerkung: zur Erweiterung des Sets, beziehen Sie sich bitte für weitere Informa- tionen über die mögliche Konfiguration, auf die mit dem Haustelefon mitgelieferten Anweisungen.
- Seite 23 Varianti opzionali Variantes opcionais Proairetikéz parallagéz Alternative Optionen Variantes en option Ljgjkybntkmyst dfhbfyns Optional variations Opsiyonel de¤iflkenler Warianty opcjonalne Variantes opcionales Optionele varianten 336992 336992 344704 336993 336993 336994 336910 336994 336910 336992 336992 336993 336993 336994 336994 336910 336910 344704 344704 344704...
- Seite 24 Audio-Kit Impianto monofamiliare con 5 citofoni interco- Instalação monofamiliar com 5 intercomunicadores municanti intercomunicantes Egkatàstash monokatoikìaz me 5 uyrothléfvna Anlage für Einfamilienhäuser mit 5 miteinander in endoepikoinvnìaz Verbindung stehenden Haustelefonen Installation monofamiliale à 5 parlophones inter- Cbcntvf !-j,jytynyfz c % dpfbvjcdzpfyysvb communiquants ljvjajyfvb One-family system with 5 door intercommunicating...
- Seite 25 Comando luci scale con tasto Comando das luzes das escadas com tecla Entolç gia fèta skàlaz me plçktro Treppenlichtbetätigung mit Taste Commande éclairage escaliers avec touche Eghfdktybt cdtnjv yf ktcnybwf[ ryjgrjq Staircase lights command with tuflu ile merdiven ıflıkları kumandası Mando luces escaleras con tecla Sterowanie Êwiat∏em na schodach za pomocà...
- Seite 26 Audio-Kit Note ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Downloaded from www.Manualslib.com manuals search engine...
- Seite 27 Note ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Downloaded from www.Manualslib.com manuals search engine...
- Seite 28 BTicino s.p.a. Via Messina, 38 20154 Milano - Italia www.bticino.com Downloaded from www.Manualslib.com manuals search engine...
