Allgemeiner Überblick
Einführung
Thermocables ProReact EN Analogue-LHD-System umfasst ein ProReact
EN Analogue-LHD-Sensorkabel, eine ProReact EN Analogue Composite
Control Unit und einen ProReact EN Analogue End-of-line Unit. Das
System bietet einen alternativen Überhitzungsschutz für eine Vielzahl an
Anwendungen und Branchen, von der Stromerzeugung bis hin zu den
Öl- und Gasindustrien.
Die ProReact EN Analogue-Technologie bietet separate Voralarm- und
Alarmausgänge zur Maximierung der Funktionalität gepaart mit der
Erkennung und Selektion von off enen Schaltkreisen und Kurzschlüssen.
Konventionelle
Brandmelder-
zentrale
Modbus-Anschlüsse nicht dargestellt)
Adressierbare Schleife
Verbindungskabel
ProReact EN Analogue
(Stromversorgung &
Composite Control Unit

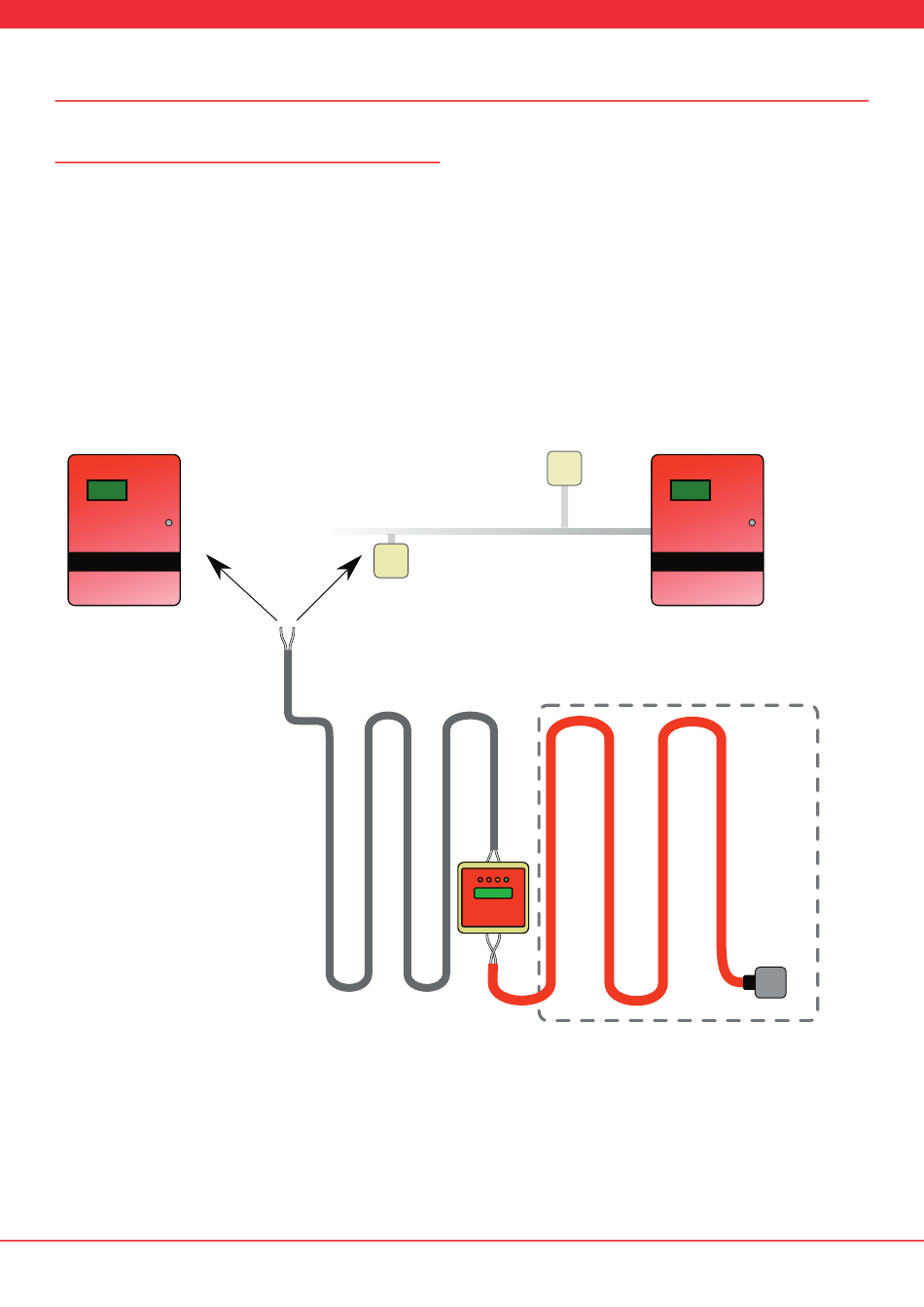

Abbildung 1. Typische Installation eines ProReact EN Analogue-LHD-Systems
Umgebungstemperaturausgleich bewahrt die Alarmtemperaturgenauigkeit.
Das System ist rücksetzbar nach einem Überhitzungs- bzw.
Brandzustand, falls die Komponenten nicht Temperaturen über der
maximalen wiederherstellbaren Temperatur ausgesetzt wurden.
Durch Einsatz eines Zonen- bzw. Switch-Monitors oder Eingangs-/
Ausgangsmoduls kann das ProReact EN Analogue-LHD-System an eine
adressierbare Schleife angebunden werden. Alternativ kann es direkt an
die auslösende Zone jeder konventionellen Brandmelderzentrale (wie
unten gezeigt) angeschlossen werden.
Adressierbarer
Switch-
/Zonenmonitor
ProReact EN Analogue
LHD-Sensorkabel
Adressierbare
Brandmelder-
zentrale
Zu schützender
Bereich
ProReact EN Analogue
End-of-line Unit
