Prüfung und Verifizierung
Warten und prüfen Sie das ProReact EN Analogue-System regelmäßig auf
korrekten Betrieb und mögliche Beschädigungen.
Führen Sie eine Sichtprüfung durch. Stellen Sie dabei sicher, dass alle
Stützhalterungen und andere Aspekte der physischen Installation
geeignet sind. Prüfen Sie das Kabel visuell auf Beschädigungen. Prüfen
Sie, dass die Silikonhülsen korrekt um die Kabel in den Klammern gelegt
sind.
Prüfen Sie alle Verbindungen und Anschlüsse auf sichere Befestigung.
Prüfen Sie alle Anschlussdosen auf korrekte Installation.
Prüfung der ProReact EN Analogue Composite Control Unit
Jede ProReact EN Analogue Composite Control Unit enthält eine
analoge Testplatine. Dies ist eine kleine Leiterplatte, die in die Klemmen
des Sensorkabels an der Steuereinheit eingesteckt werden kann und
einen 50-m-Abschnitt des Sensorkabels simuliert. Sie hilft Ihnen bei
der regelmäßigen Wartung der Steuereinheit ohne angeschlossenes
Sensorkabel.
Um die analoge Testplatine zu nutzen, trennen Sie zuerst das
Sensorkabel von der Steuereinheit und schließen Sie die Platine an die
Sensorkabelklemmen an, wie in Abbildung 12 gezeigt. Die Steuereinheit
muss für die Prüfung wieder in Betrieb genommen werden und dabei
eine Kabellänge von 50 m simulieren (Kalibrierwiderstand = 0,84 kOhm).
Drücken und halten Sie die SET-Einstell- und SELECT-Auswahltasten
an der Steuereinheit für 15 Sekunden. Der Bildschirm sollte Ihnen
den 1. Schritt im Abschnitt „Inbetriebnahme" anzeigen. Wählen Sie
"Yes" und folgen Sie den Schritten der Inbetriebnahme. Für den
Kalibrierwiderstand geben Sie 0,84 kOhm ein.
Notieren Sie den vorhandenen Kalibrierwiderstand und
die auf dem Bildschirm angezeigte Alarmtemperatur.
Sie müssen diese Werte erneut eingeben nach Abschluss
der Prüfung, wenn Sie die Steuereinheit wieder auf
Normalbetrieb setzen.
Ändern Sie den Dreibuchstabencode nicht, wenn Sie
die Testplatine nutzen. Es ist zulässig, dass der in die
Steuereinheit einzugebende Dreibuchstabencode
während des Testverfahrens gleichbleibt.
Legen Sie 54 °C als Alarmtemperatur fest und folgen Sie den übrigen
Schritten der Inbetriebnahme.
Die Steuereinheit sollte den Diagnosebildschirm wie beim Normalbetrieb
anzeigen. Der Test-Fehler-Schalter sollte auf „OK" stehen und der
„Curr"-Wert sollte 200 MΩ +/- 30 MΩ betragen. Drehen Sie den
Umgebungstemperaturregler gegen den Uhrzeigersinn, bis die
Temperatur unten links im Bildschirm circa 25 °C anzeigt. Der „A:"-Wert
sollte unter dem „Curr"-Wert sein.
Um den „Curr"-Wert unter den „A:"-Wert zu setzen, drücken und halten
Sie die Test-Alarm-Taste 5 bis 10 Sekunden lang. Dies sollte einen Alarm
auslösen. Lassen Sie die Test-Alarm-Taste los und drücken Sie die SET-
Einstelltaste, um den Alarmzustand zurückzusetzen.
Legen Sie den Test-Fehler-Schalter um, um das System nach circa 5
Sekunden in einen Fehlerzustand zu versetzen.
Nach Abschluss der Prüfung schließen Sie das Sensorkabel wieder an
und nehmen Sie die Steuereinheit wieder in Betrieb. Nutzen Sie dafür die
ursprünglichen Kalibrierwiderstands- und Alarmwerte.
Test-Alarm-
Taste
Test-Fehler-
Schalter

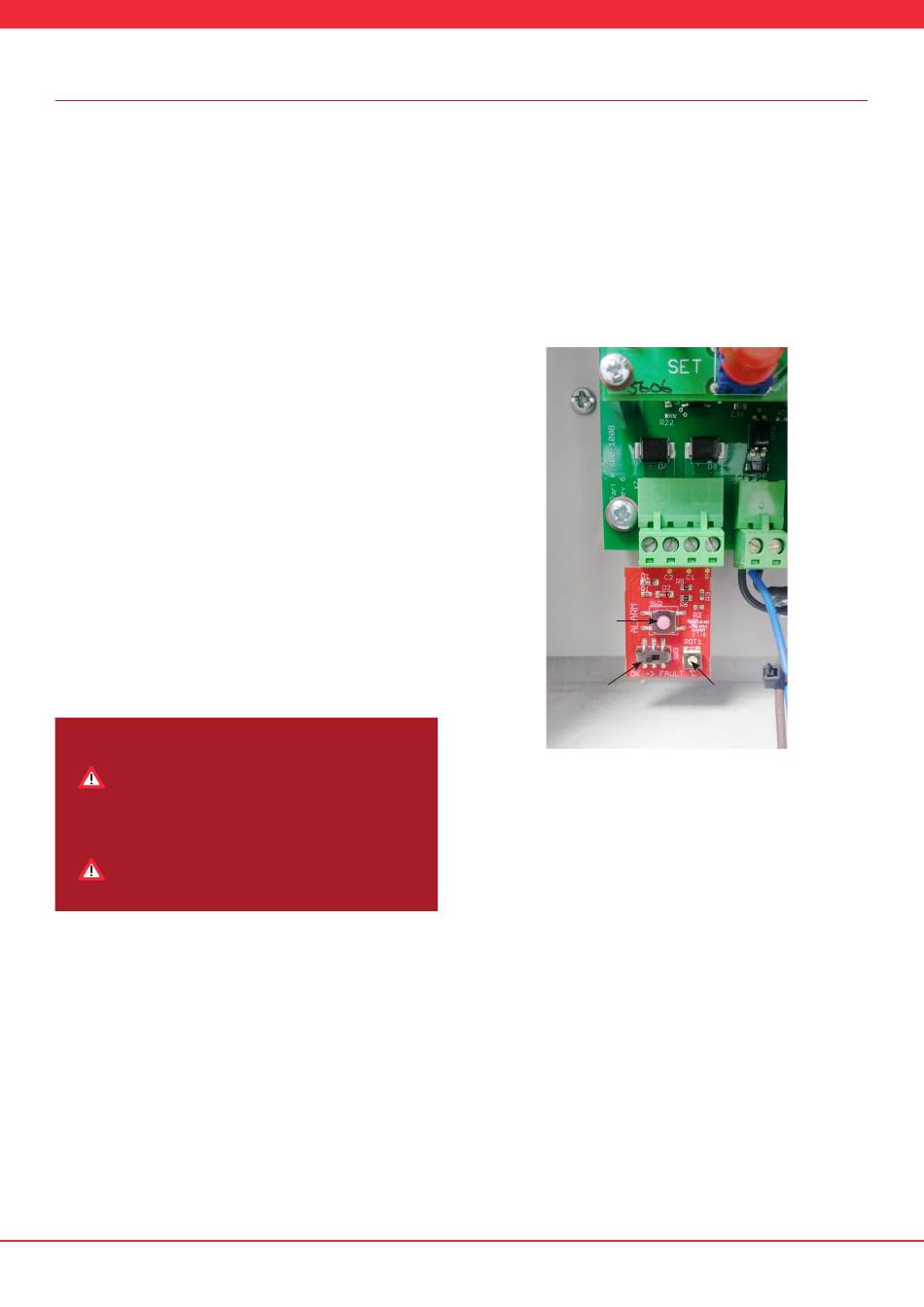

Abbildung 12: In der Steuereinheit installierte analoge Testplatine
Funktionsprüfung des Analog-LHD-Systems
Das Analog-LHD-Kabel kann sich bei Temperaturen bis zu 125 °C
(257 °F) zurückforme n. Prüfen Sie es auf korrekte Funktionsweise.
Lassen Sie während der Installation einen Abschnitt (zwischen 1 % bis
3 %) des Sensorkabels für zukünftige Prüfungen zugänglich (d. h. in
Reichweite). Soweit möglich, sollte das System für Funktionsprüfungen
auf die niedrigste Wirkungstemperatur für die zum Zeitpunkt der
Prüfung gegebenen Umgebungsbedingungen eingestellt werden.
Erwärmen Sie mit einem geeigneten Gerät zwischen 1 % und 3 % des
LHD-Kabels bis zur Maximaltemperatur von 125 °C (257 °F). Sobald die
Wirkungstemperatur (einschließlich Toleranzen) erreicht wird, sollte
das System einen Alarm auslösen. Setzen Sie die Wirkungstemperatur
auf den erforderlichen Wert zurück, bevor Sie das System wieder auf
Normalbetrieb setzen.
Ein geeigneter Prüfsatz für das Erwärmen des Sensorkabels für die
Durchführung einer Funktionsprüfung ist über Ihren Lieferpartner vom
Hersteller erhältlich.
Seite 22 von 27
ProReact-EN-Analogue-Installationshandbuch
Umgebungs-
temperaturregler
