Typische Systemverdrahtung

Schließen Sie die Komponenten des ProReact EN Analogue LHD-Systems wie in Abbildung 10 dargestellt an.
Verbinden Sie zuerst das Sensorkabel mit dem
Linienabschluss. Messen Sie dann die Verbindungen mit
einem kalibrierten Multimeter am anderen Ende, ohne
dass das Kabel in die Steuereinheit eingesteckt ist. Die
Werte müssen denen in Tabelle 6 entsprechen.
Die Anschlüsse der transparenten Adern im Sensorkabel
an die ProReact EN Analogue Composite Control Unit sind
polaritätsgebunden. Schließen Sie diese in der richtigen
Reihenfolge an (wie unten dargestellt).
Schreiben Sie sich den Dreibuchstabencode des Kabels
auf. Keine Sensorkabel mit anderen Dreibuchstabencodes
für die gleiche Steuereinheit einsetzen.
+
-
NO
C
NC
NO
C
NC
+
-
R
C
C
S
ProReact EN
ProReact EN
Analogue Analogue
Composite
Composite
Control Unit
Control Unit
Widerstand des roten Drahts
Kalibrierwiderstand
100Ω
- 2200Ω
ProReact EN Analogue PVC Coated Sensor Cable
ProReact EN Analogue Sensor Cable
500Ω -
9000Ω
CALIBRATION KALIBRIER-
RESISTANCE
WIDERSTAND

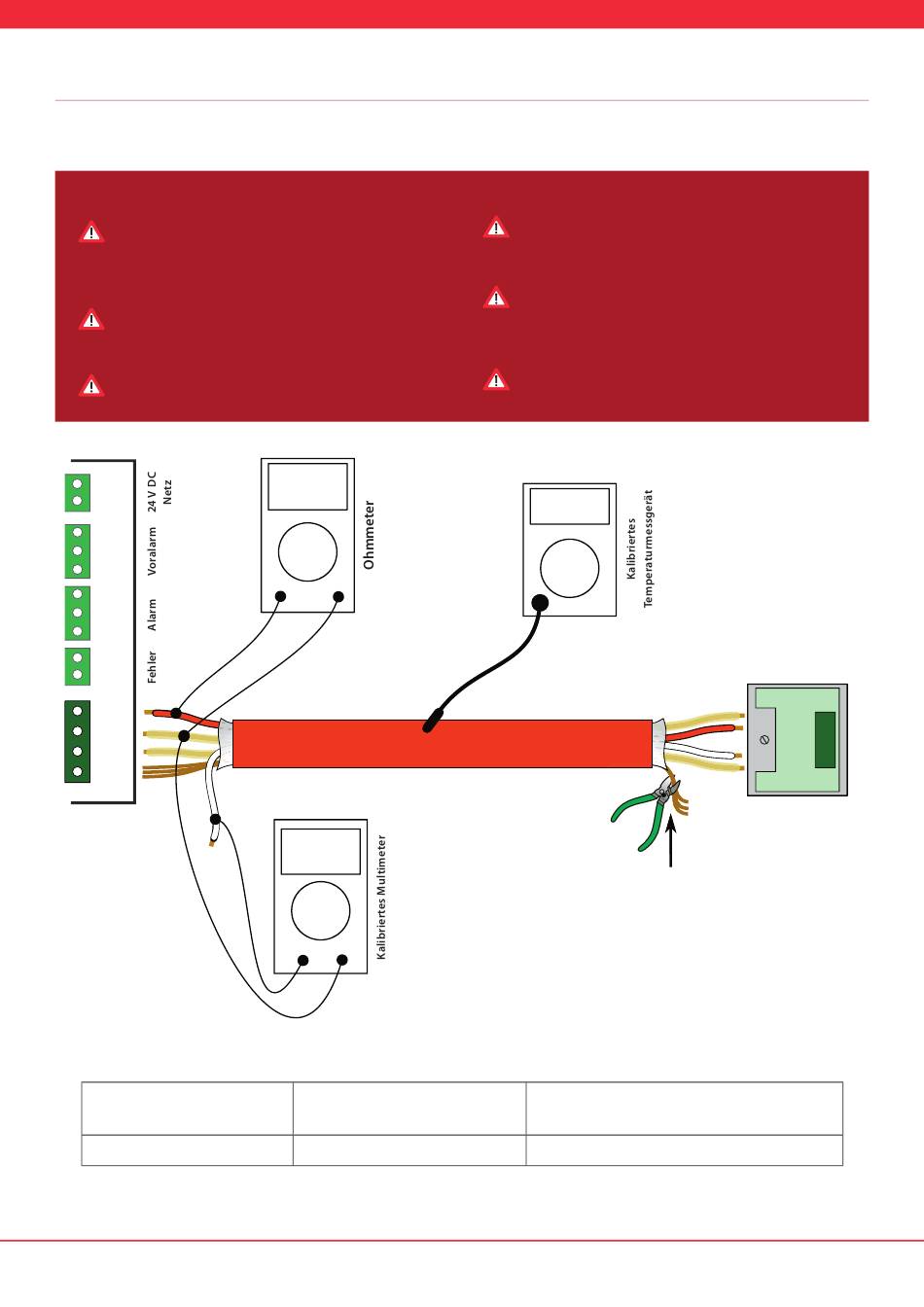

Abbildung 10: Typischer Systemschaltplan für das ProReact EN Analogue-LHD-System
Rote Ader an danebenliegende
transparente Ader
Transparente Ader an weiße Ader
Tabelle 6. Erwartete Widerstandswerte während der Inbetriebnahme
Achten Sie darauf, dass Sie das Abschirmdraht am
Linienabschluss zurückzuschneiden. Nicht den Linienabschluss
auf eine Metalloberfl äche montieren.
Der Kalibrierwiderstand ist der Wert zwischen der weißen Ader
und der transparenten Ader, die sich neben der roten Ader im
Sensorkabel befi ndet (siehe Abbildung 10).
Schreiben Sie alle Seriennummern des Sensorkabels, den
Dreibuchstabencode der Rolle des Sensorkabels und den
gemessenen Kalibrierwiderstand auf das Etikett der
Steuereinheit (siehe Abbildung 10).
23.4°C
ACTUAL AMBIENT
TEMPERATURE OF
UMGEBUNGSTEMPERATUR
SENSOR CABLE
DES SENSORKABELS
Schneiden Sie das Folienschirmdraht
Cut foil shield wire back
zurück, damit es nicht in Kontakt mit
ensure the foil shield wire does
not come into contact with any metal
Metallen kommt.
Zwischen 100 Ω (0,10 kΩ) bis 2200 Ω (2,20 kΩ)
Zwischen 500 Ω (0,50 kΩ) bis 9000 Ω (9,00 kΩ)
Seite 16 von 27
ProReact-EN-Analogue-Installationshandbuch
TATSÄCHLICHE
CLEAR
RED
WHITE
CLEAR
ProReact EN Analogue
ProReact EN Analogue
End-of-line Unit
End-of-Line Unit
Revision 3.1 Nov. 2019
Dokument-Ref. PACC MAN
