Montagefolge
1. Fußboden
Vorgesehene Stellfläche muss eben und waagerecht sein. Bei Con-
tainern mit Kranhebevorrichtung 3to. Gesamtlast (Siehe Punkt 6)
müssen die zwei Fußtraversen unter den Fußboden gelegt werden.
(Abstand je Größe unterschiedlich)
2. Wände
Das untere Randprofil über den Fußboden schieben. Befestigung
mittels Sechskant–Holzschraube, 8x60 mm, in den vorgesehenen
Bohrungen. (Bei Kranhebevorrichtung 3 to. Gesamtlast nur die mitt-
lere Sechskantschraube der langen Containerwand eindrehen.)
3. Verbindung

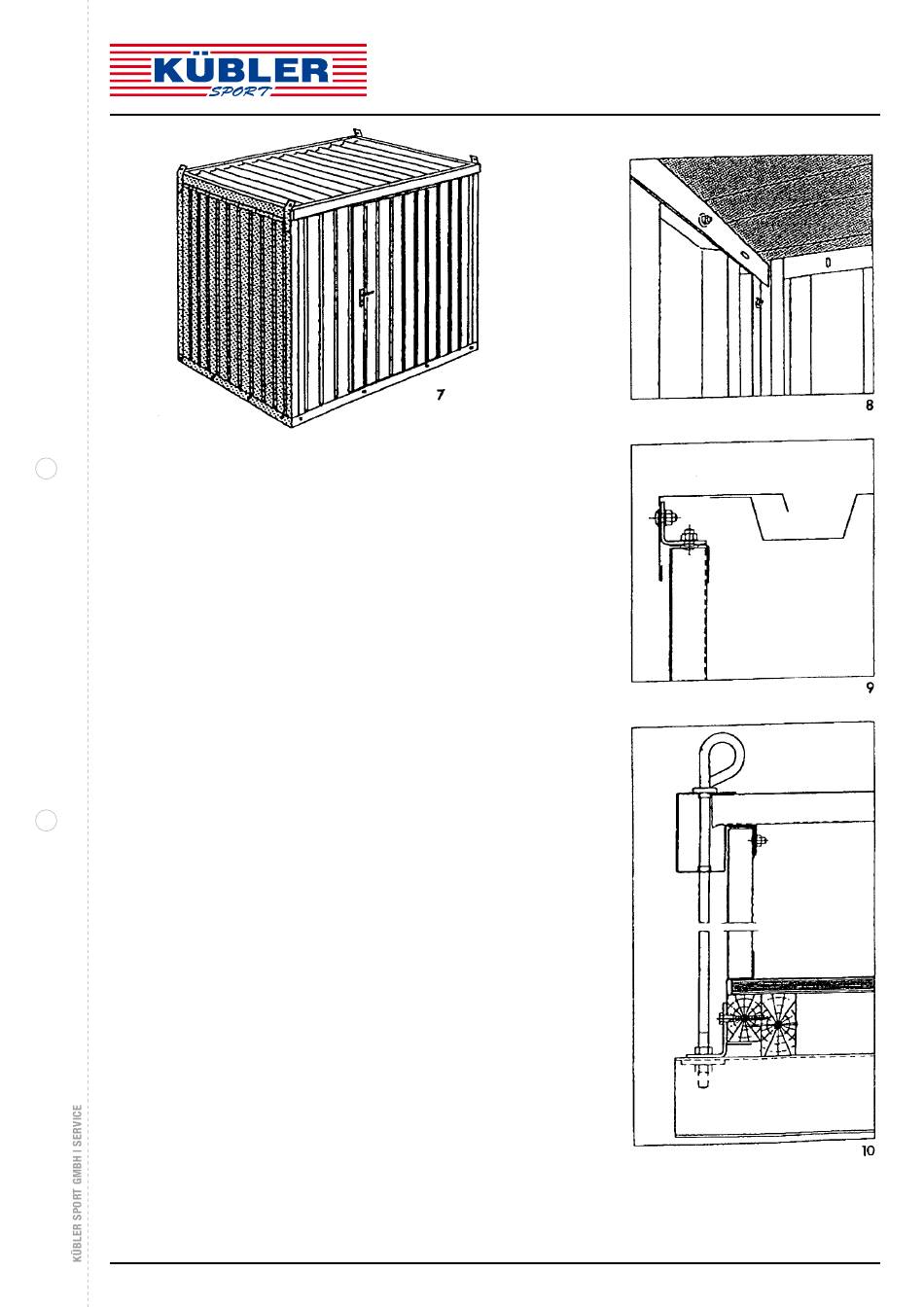

Verbindung der Wandelemente durch Flachrundschrauben M 8x16
mm in den hierfür vorgesehenen Bohrungen (Abb.8)
4. Türschloss
Schlüssel in mitgelieferten Pfofilzylinder stecken und drehen, bis die
Schließnase bündig mit dem Zylinder ist. Profilzylinder in die dafür
vorgesehene Öffnung im Türschloss schieben, bis dieser bündig mit
dem Türblech abschließt. Zylinder mit der mitgelieferten Schraube
in dem Türfalz festschrauben. Türgriff mit dem vierkant Bolzen von
vorne in Türe einschieben. Gegenstück von innen aufstecken und
festschrauben.
5. Dach
Vor der Dachmontage in den hierfür vorgesehenen Bohrungen der
Dachkopfblende, den Winkel 40x40x3 mm mit Flachrundschraube
M8x16 mm, anschrauben (Abb.9)
6.Kranhebevorrichtung
Fußwinkel 60x125x4 mm mittels Sechskantschraube 8x60 mm in
den hierfür vorgesehenen Bohrungen des unteren Wandprofils ver-
schrauben. Unterlegscheibe auf Rundeisen-Zugstangen 12x2395
mm schieben. Mit Muttern an den Winkel und Fußtraverse ver-
schrauben. (Abb.10)
7. Endmontage
Alle Schrauben nochmals anziehen.
