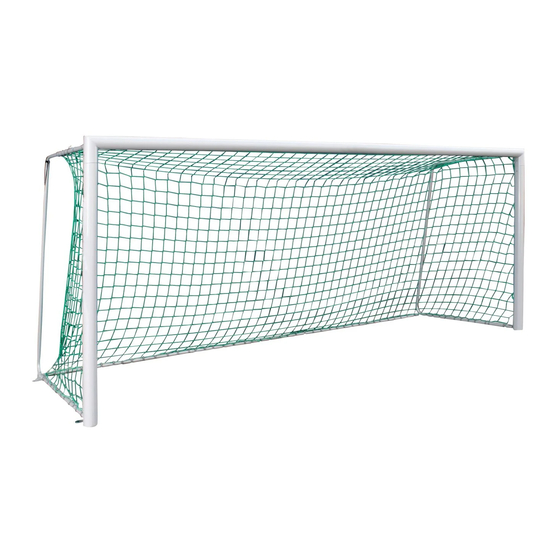

HALLENFUSSBALLTOR 5x2 m TYP 3
I.
Bauteile:
Nr
.
1.
Torlatte pulverbeschichtet RAL 9006
2.
Torpfosten pulverbeschichtet RAL 9006
3.
Seitlicher Netzbügel, feuerverzinkt
4.
Waagerechtes Querrohr, Länge 5 m, feuerverzinkt
INTERPLASTIC ROGER ŻÓŁTOWSKI
TUCHOM 146, 80-209 CHWASZCZYNO
POLSKA
TEL. + 48 58 511 29 60 · FAX. + 48 58 511 29
80
WWW.INTERPLASTIC.PL ·
INFO@INTERPLASTIC.PL
NIP: 586 000 90 32 · REGON: 002854249
BRE BANK S.A. O/GDYNIA
86 1140 1153 0000 3570 5900 1001
Kübler Sport · Karl-Ferdinand-Braun-Straße 3 · D-71522 Backnang · www.kuebler-sport.de
MONTAGE-, WARTUNGS- UND BEDINUNGSANLEITUNG | H6857
BEDIENUNGS- UND
MONTAGEANLEITUNG
Mit 4-Punkt Befestigung
Nach DIN-EN 748
Art. Nr. 100501
Teil
KÜBLER SPORT GMBH | SERVICE
Skizze
PRODUCENT I DYSTRYBUTOR SPRZĘTU SPORTOWEGO
WYPOSAŻANIE OBIEKTÓW SPORTOWYCH
Menge für
Menge für
1 Tor
2 Tore
1 Stk.
2 Stk.
2 Stk.
4 Stk.
2 Stk.
4 Stk.
1 Stk.
1 Stk.
Seite 1 von 8
