Bedienungs-/Montageanleitung
Basketball-Übungskorb
Art.-Nr.: 97650

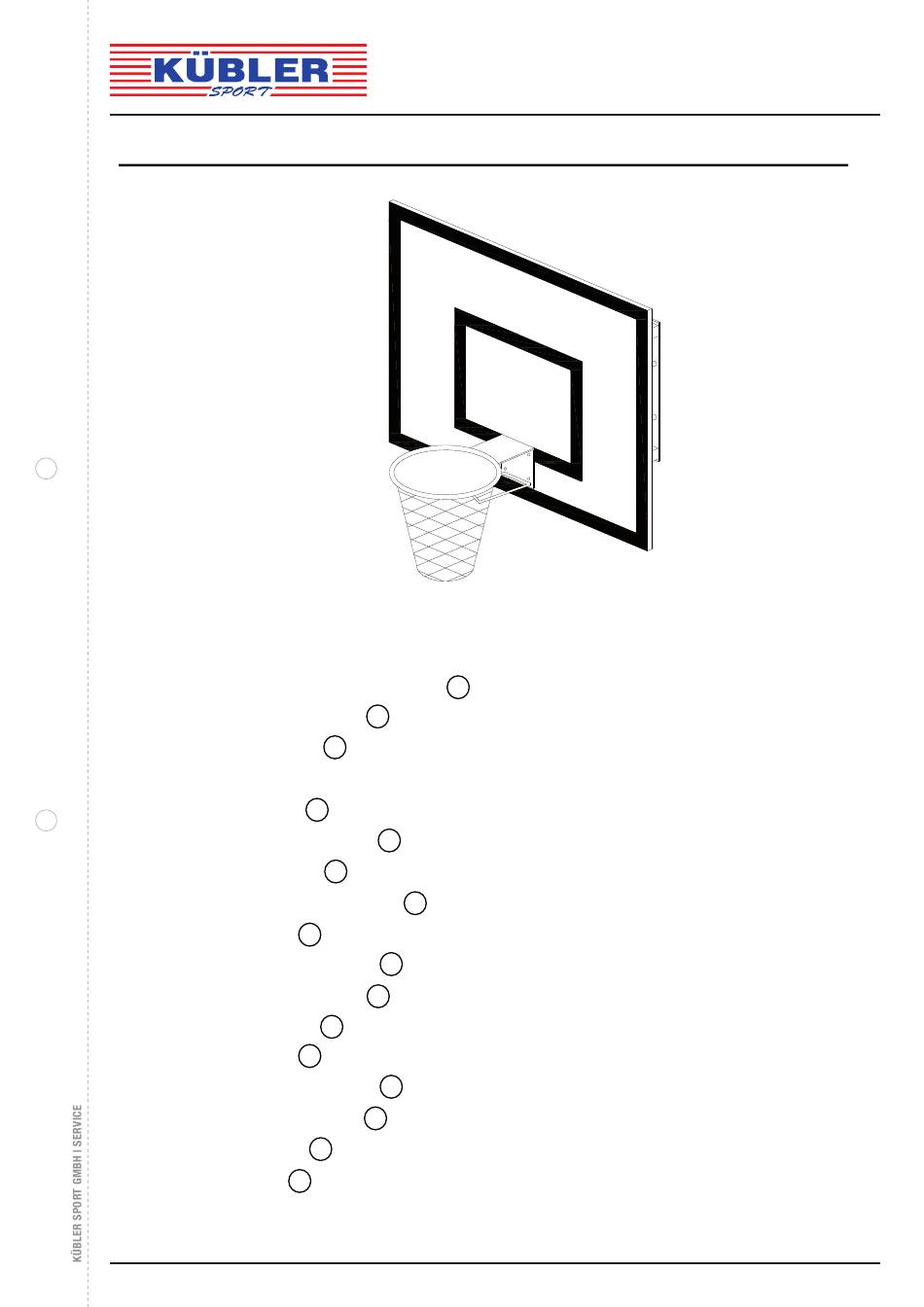

Montageanleitung für Basketball-Übungskorb Standard Outdoor
1.
Bitte überprüfen Sie die Lieferung auf ihre Vollständigkeit bevor Sie mit der Montage beginnen
1.1
2 x Wandhalter 300 mm Ausladung
1.2
1 x Zielbrett 90 x 120 cm
1.3
1 x Basketballkorb
1.4
1 x Netz
1.5
4 x Dübel 14x75
1.6
4 x Unterlegscheiben M12
1.7
4 x Federring M 12
1.8
4 x Schlüsselschrauben 12x90
1.9
4 x Gegenplatte
1.10
4 x Schlossschraube 10x50
1.11
8 x Unterlegscheibe M10
1.12
4 x Federring M10
1.13
4 x Mutter M10
1.14
4 x Schlossschrauben 8x45
1.15
4 x Unterlegscheiben M8
1.16
4 x Federring M8
1.17
4 x Mutter M8
Kübler Sport · Karl-Ferdinand-Braun-Straße 3 · D-71522 Backnang · www.kuebler-sport.de
[Text eingeben]
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
Seite 1 von 4
Im Langenstück 6
58093 Hagen
Telefon: 02331/9786
KÜBLER SPORT GMBH | SERVICE
Telefax: 02331/9786-
MONTAGESANLEITUNG | B1692
Email: info@sportco
Seite 1 von 4
