Benutzerinformation
Gebrauchsanweisung sorgfältig durchlesen und aufbewahren.
Alle Abbildungen, Signets und Grafiken in diesem Dokument sind
urheberrechtlich geschützt. Nachdruck –auch auszugsweise- nur mit
Genehmigung. Druckfehler und technische Änderungen vorbehalten!

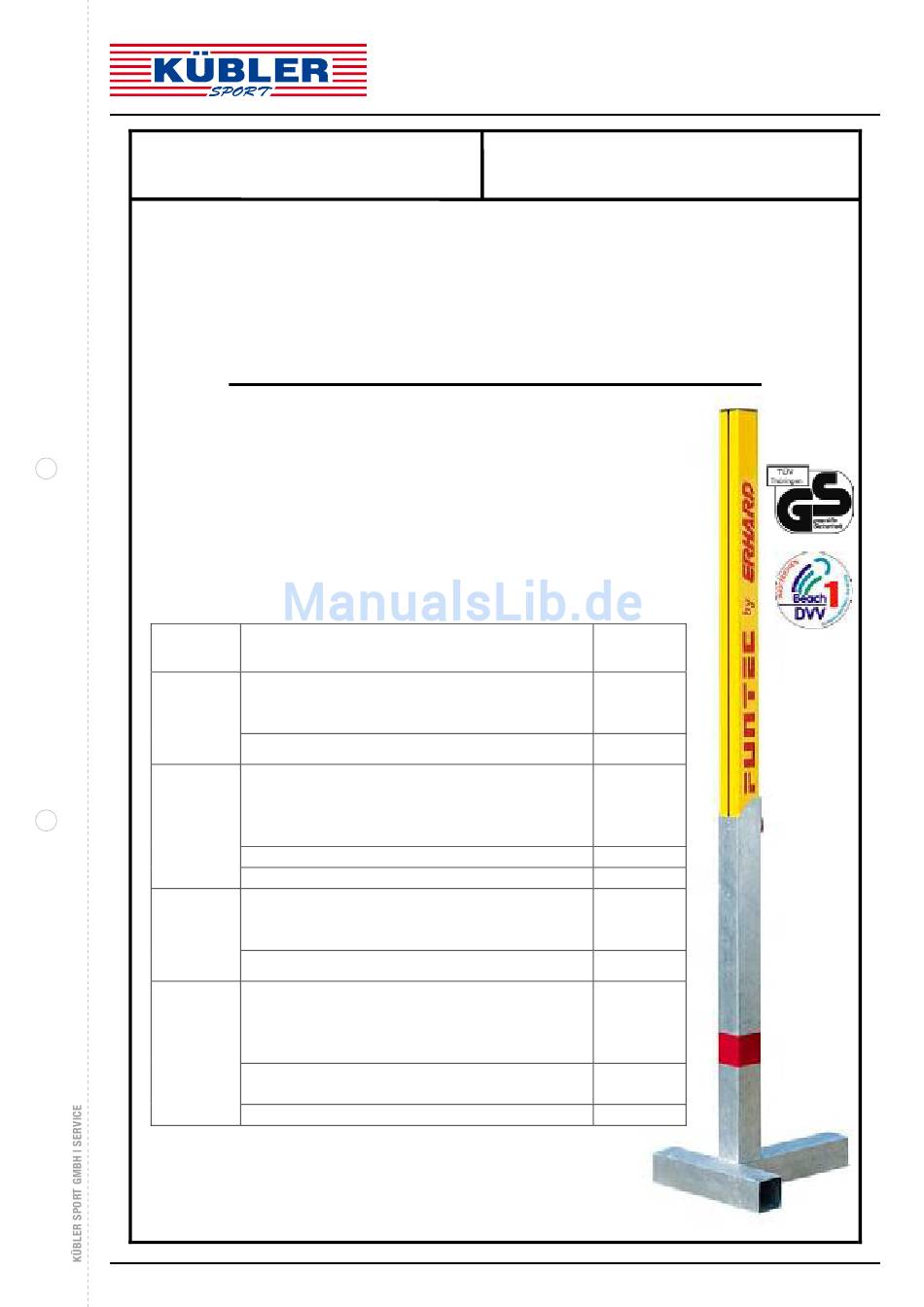

Aufbau- und Bedienungsanleitung
Beachvolleyball – Spielpfosten
Aus-
Bezeichnung
führung

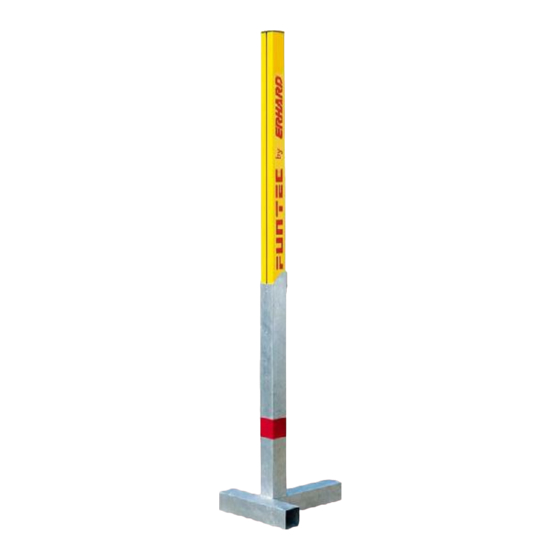

Spielpfosten PRO BEACH
mit Spezial - Bodenhülsen zum
1A
Aufdübeln
Verbundanker (mit Ankerstange M10)
Spielpfosten PRO BEACH
mit Switch - Spezial - Bodenhülse in
Verbindung mit Bodenplatten zum
2A
Aufdübeln
BEACH - Bodenplatte zum Aufdübeln
Verbundanker (mit Ankerstange M10)
Spielpfosten PRO BEACH
mit CITY - BEACH - Bodenhülse in
1B
Verbindung mit Holzbalken
Balken-Set (4-teilig)
Spielpfosten PRO BEACH
mit Switch - Spezial - Bodenhülse in
Verbindung mit Bodenplatte mit T-Fuß
2B
und Holzbalken
BEACH - Bodenplatte mit T-Fuß für
Switch - System
Balken-Set (4-teilig)
Hinweis: Artikel ohne Netz, Schutzpolster, Verbundanker
und sonstigem Zubehör.
©
Copyright 2006
Kübler Sport · Karl-Ferdinand-Braun-Straße 3 · d-71522 Backnang · www.kuebler-sport.de
MOnTaGE-, WaRTunGS- und BEdinunGSanLEiTunG | V1864
PRO BEACH
KÜBLER SPORT GMBH | SERVICE
Nummer: 33318
Stand: Aug.2006
Art.Nr.
Hinweis:
Prüfzeichen
nur für
56850
Art.Nr.:
56860.
56852
56848
50788
56852
56860
50774
56848
50789
50774
1
Seite 1 von 9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KÜBLER SPORT PRO BEACH
Inhaltszusammenfassung für KÜBLER SPORT PRO BEACH
- Seite 1 Genehmigung. Druckfehler und technische Änderungen vorbehalten! Aufbau- und Bedienungsanleitung Beachvolleyball – Spielpfosten PRO BEACH Aus- Bezeichnung Art.Nr. Hinweis: führung Prüfzeichen Spielpfosten PRO BEACH nur für mit Spezial - Bodenhülsen zum 56850 Art.Nr.: 56860. Aufdübeln Verbundanker (mit Ankerstange M10) 56852 Spielpfosten PRO BEACH mit Switch - Spezial - Bodenhülse in...
-
Seite 2: Inhaltsverzeichnis
Spannvorrichtung, der andere Spielpfosten besitzt einen Gegenschieber. Die Netzhöhen- und Pfostenverstellung erfolgt bei vollgespanntem Netz (100 kg). Der Beachvolleyball - Spielpfosten PRO BEACH mit CITY – BEACH - Bodenhülsen (Art.Nr.: 56860) besitzt das GS- und das DVV1-Prüfzeichen. 2. Bestimmungsgemäße Verwendung Die Beachvolleyball –... -
Seite 3: Garantie
Bei regelmäßiger Wartung und bestimmungsgemäßem Gebrauch des Produkts, beträgt die Gewährleistung 2 Jahre. 4. Sicherheitshinweise Die Spielpfosten PRO BEACH darf nur auf ebenen Flächen aufgebaut � und genutzt werden. Keine Lasten an das Netz hängen, dies kann zu Beschädigungen an �... -
Seite 4: Aufbau Und Montage
KÜBLER SPORT GMBH | SERVICE MOnTaGE-, WaRTunGS- und BEdinunGSanLEiTunG | V1864 Benutzerinformation 10/11 m Abbildung Spannschieber Gegenschieber 6. Aufbau und Montage Hinweis: Je nach Spielfeldgröße wird der Pfostenabstand gewählt: � Spielfeld 9x18 m � Pfostenabstand 11 m � Spielfeld 8x16 m � Pfostenabstand 10 m 6.1. - Seite 5 KÜBLER SPORT GMBH | SERVICE MOnTaGE-, WaRTunGS- und BEdinunGSanLEiTunG | V1864 Benutzerinformation Version 1B 1. Balken-Set (5) in denT-Fuß der Bodenhülse (3) einschieben. 2. Bodenhülse positionieren. 3. Spielfeld mit Sand aufschütten T-Fuß Sandhöhe: mind. 25 cm, max. 50 cm (UK rote Markierung bei 40 cm Sandhöhe) 10 / 11 m Version 2A 1.
-
Seite 6: Spielpfosten
KÜBLER SPORT GMBH | SERVICE MOnTaGE-, WaRTunGS- und BEdinunGSanLEiTunG | V1864 Benutzerinformation Verbundanker (Art.Nr.: 56852) 1. Dübelloch bohren und reinigen. Achtung: Befestigung nur in Betonqualität B25 zulässig. 2. Durchsteckanker bzw. Patrone in Bohrloch einsetzen. 3. UPAT – Setzwerkzeug oder Steckschlüssel– Einsatz SW12 in Bohrhammer oder Schlagbohrmaschine einspannen. -
Seite 7: Beachvolleyball - Wettspielnetz
KÜBLER SPORT GMBH | SERVICE MOnTaGE-, WaRTunGS- und BEdinunGSanLEiTunG | V1864 Benutzerinformation 6.3. Netz Gegen- 1. Ein Spannseilende (A) über Rollenbügel des Spannschiebers in schieber Karabinerhaken einhängen. 2. Das andere Spannseilende (B) über Rollenbügel des Gegenschiebers in Karabinerhaken der Vorspann-Knopflochleine einhängen. 3. -
Seite 8: Lagerung
7. Lagerung Lagerung im abgeschlossenen Raum mit einer Temperatur von mind. 15°C und einer Luftfeuchtigkeit von max. 65%. 8. Reinigung Den Beachvolleyball - Spielpfosten PRO BEACH nur mit einem feuchten Lappen reinigen. Verwenden Sie keine ätzenden Chemikalien, Reinigungslösungen oder scharfe Reinigungsmittel. -
Seite 9: 11. Zubehör
KÜBLER SPORT GMBH | SERVICE MOnTaGE-, WaRTunGS- und BEdinunGSanLEiTunG | V1864 Benutzerinformation 11. Zubehör � Abdeckungen für Variante 2A und 2B für Switch - System zum Aufdübeln, Art.Nr. 50794 � Bodenplatten-Umrandung für Variante 2A für Switch - System zum Aufdübeln, Art.Nr. 50852 �...
