- Seite 1 UTOM TISCHES 8 STUFEN B TTERIE-L DEGERÄT 12V MIT M X. 10 L DESTROM rt.-Nr. 136321 GEBR UCHS NWEISUNG...
-
Seite 2: Produktbeschreibung

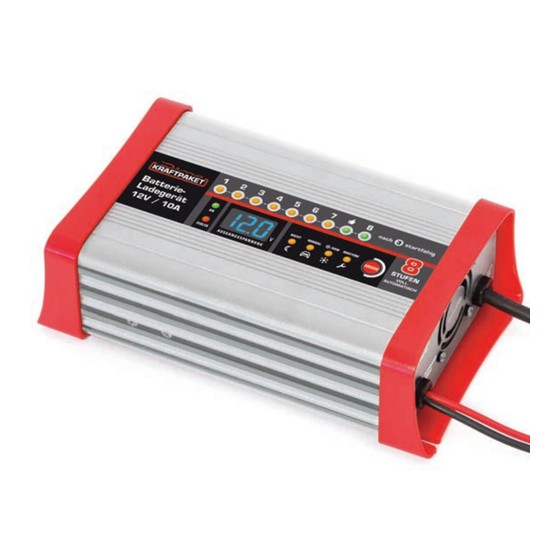

PRODUKTBESCHREIBUNG Vielen Dank, dass Sie sich für das Dino KRAFTPAKET automatisches Batterieladegerät 136321 ent- schieden haben. Dieses innovative Ladegerät ist mit neuster Batterieladegerät-Technologie ausgestattet und lädt Bat- terien nach neustem Stand der Technik und besonders effektiv. Dies wird erreicht mit einem Schalt- netzteil in Verbindung mit der prozessorgesteuerten Regelung des Ladevorgangs. -
Seite 3: Lieferumfang & Sicherheitshinweise
• Komfortkabel mit Batterieklemmen • Komfortkabel mit Ringösen und Sicherung (zur festen Montage im Fahrzeug) • Bedienungsanleitung Zubehör und Ersatzteile finden Sie unter www.dino-kraftpaket.de SICHERHEITSHINWEISE UND GEBRAUCH ACHTUNG: NIEMALS DAS GERÄT VERBINDEN ODER TRENNEN, WENN DER NETZSTECKER IN DER STECK- DOSE IST. -
Seite 4: Sicherheitshinweise / Verwendungsbereich
SICHERHEITSHINWEISE / VERWENDUNGSBEREICH • Vermeiden Sie Stöße, Schläge oder ein Herabfallen des Gerätes und stellen Sie es während des La- dens immer sicher und grade auf. Die Lüftungsgitter/ Gebläseöffnungen dürfen nicht zugestellt wer- den. • Vermeiden Sie, dass Kabel gequetscht oder geknickt werden, da das zu Schäden führen kann. •... - Seite 5 PRODUKTBESCHREIBUNG Netzkabel Netzstecker Ladekabel mit Kabel für Festmontage Kabel mit Polzangen Schnellverbinder mit Schnellverbinder mit Schnellverbinder Betriebs-LED Stufen-Anzeige Mode-Knopf Fehler-LED LED-Nacht- absenkung gewählt normale Frost- und Batterie AGM- Wartungs- Funktion funktion gewählt (Refresh) gewählt...
-
Seite 6: Bedienung
Bei neuen Fahrzeugen muss aufgrund des Batteriemanagements die „-„-Klemme des Ladegeräts an Karosseriemassse des Fahrzeugs angeschlossen werden. 2) Bitte schließen Sie das Dino KRAFTPAKET Ladegerät erst ca. 15 Minuten nach dem Abschalten der Zündung an die Batterie an. - Seite 7 LADEPHASEN / LADEPROGRAMME 4. Nun verbinden Sie den Netzstecker mit der 230V Steckdose. 5. Das Gerät schaltet sich nun ein und beginnt den Ladevorgang mit dem Programm „NORMAL“ 6. Wenn der Ladevorgang beendet ist, ziehen Sie als erstes den Netzstecker aus der 230V Steckdo- se.
- Seite 8 LADEPROGRAMME BESCHREIBUNG DER LADEPROGRAMME UND AUSWAHL: Das Gerät kann ohne jegliche Auswahl an eine handelsübliche 12V Autobatterie ab 36Ah angeschlos- sen werden. In einem ersten Schritt fährt der Prozessor hoch und führt einen Selbstcheck durch, bei dem alle LEDs kurz angesteuert werden. Am Ende die Begrüßung „HI“. Danach beginnt selbstständig die vollautomatische Ladung der Batterie mit dem Programm „NORMAL“.
- Seite 9 LADESTUFEN BESCHREIBUNG DER LADESTUFEN: Stufe 1 „Vorbereitung”: Aufbrechen der Sulphatierung Erkennt durch Sulfatablagerungen befallene Batterien und entfernt diese Ablagerung mit Hilfe von pul- sierendem Strom und Spannung für Wiederherstellung von optimaler Ladefähigkeit - dauert bis zu 8 Stunden Stufe 2 „Soft-Start“ Prüft die Batterie auf Ladefähigkeit und startet nur bei positivem Ergebnis den Ladevorgang mit 50% Ladestrom bis zum Erreichen von ca.
- Seite 10 LADESTUFEN / LED-ANZEIGEN erreicht und es vergrößern sich Lebensdauer und Leistungsvermögen der Batterie. Da dies mit erhöh- tem Wasserverlust verbunden ist sollte dies bei wartungsfreien Batterien (dies ist eine Batterie ohne Zellenstopfen zum Nachfüllen) nur einmal im Jahr durchgeführt werden. Die Ladestufe dauert zwi- schen 30 Minuten und 4 Stunden.
-
Seite 11: Led-Anzeigen
LED-ANZEIGEN „Schnellladung“ Blinkt gelb: Schnellladevorgang mit maximalem Ladestrom bis zu Stufe 3 LED (gelb) 85%, bei Erreichen wird Stufe 4 aktiviert Wenn zusammen mit Schnellladung dauert länger als 24h, Timer schaltet Programm ab. „Fehler“ Batterie defekt. „Restladung“ Blinkt gelb: Ladevorgang mit konstanter Spannung abnehmenden Stufe 4 LED (gelb) Strom bis zu 100%, bei Erreichen wird Stufe 5 aktiviert. -
Seite 12: Technische Daten
TECHNISCHE DATEN Modell 136321 Dino KRAFTPAKET 8-Stufen-Batterieladegerät Spezifikation bei 12V max. 10A, mikroprozessorgesteuertes Schaltnetzteil mit ca. 85% Wirkungsgrad Spannungsversorgung 220-240 V, 50-60 Hz Ladespannung Normal: 14,4 V; Kalt/AGM: 14,7 V; Refresh: 16 V Min. Betriebsspannung/ Ladestartspannung 2 V (darunter ist keine Ladung möglich) Ladestrom Max.
