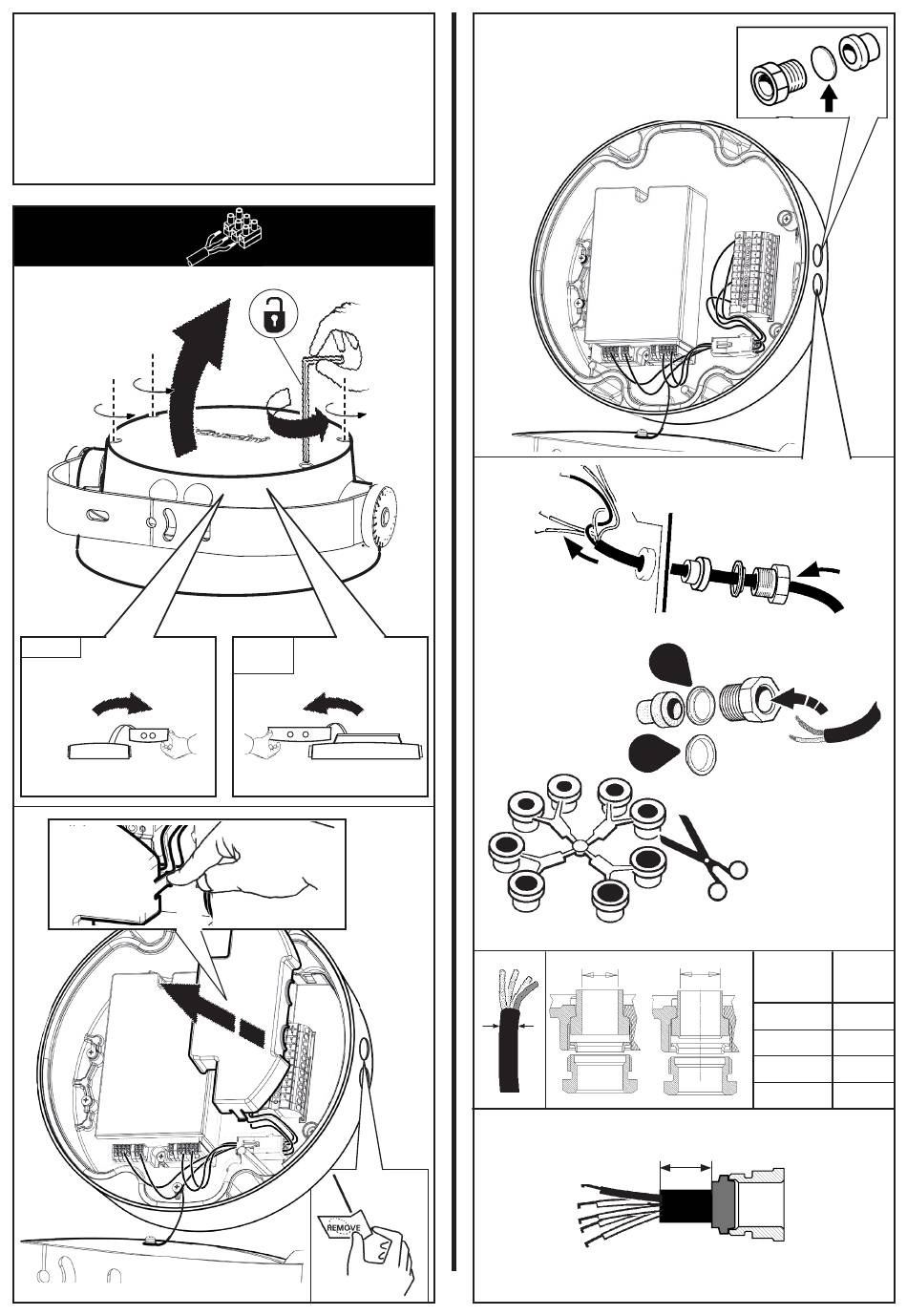

iGuzzini AGORA COMPACT Handbuch Seite 3

SV FÖR FASTSÄTTNINGEN PÅ VÄGG SKA EXPANSIONSPLUGGAR MED SKRUV M10
ANVÄNDAS. TYPEN AV PLUGG (NYLON, STÅL, KEMISK REAKTION O.S.V.) SKA
VÄLJAS BEROENDE PÅ DET BÄRANDE MATERIALETS EGENSKAPER (MURVERK,
BETONG, METALL O.S.V.) DÄR PRODUKTEN APPLICERAS.
ДЛЯ НАСТЕННОГО МОНТАЖА ИСПОЛЬЗУЙТЕ РАСШИРИТЕЛЬНЫЕ ВКЛАДЫШИ
RU
С ШУРУПАМИ М10; ТИП ИСПОЛЬЗУЕМОГО ВКЛАДЫША (НЕЙЛОН, СТАЛЬ, С
ХИМИЧЕСКОЙ РЕАКЦИЕЙ....)
ВЫБИРАЕТСЯ ПО ХАРАКТЕРИСТИКАМ МАТЕРИАЛА ОСНОВАНИЯ (КЛАДКА,
БЕТОН, МЕТАЛЛ...), К КОТОРОМУ КРЕПИТСЯ К КОТОРОМУ КРЕПИТСЯ ПРИБОР.
对于壁式安装，需使用M10膨胀螺栓；依安装面特性（石材、混凝土、金属...）选择对应
ZH
的膨胀塞（尼龙、钢质、化学处理...）。
2
Ø 313
4
1
Ø 368
Ø 516
5
15,4
D
3
7
OK
NO
Ø
D
( mm )
7,0 ÷ 10,0
10,0 ÷ 12,5
12,5 ÷ 14,5
14,5 ÷ 16,0
7 - 8
mm
6
Ø
( mm )
8,5
11
13,5
15,4
