Reuter RFA1A Bedienungsanleitung Seite 7

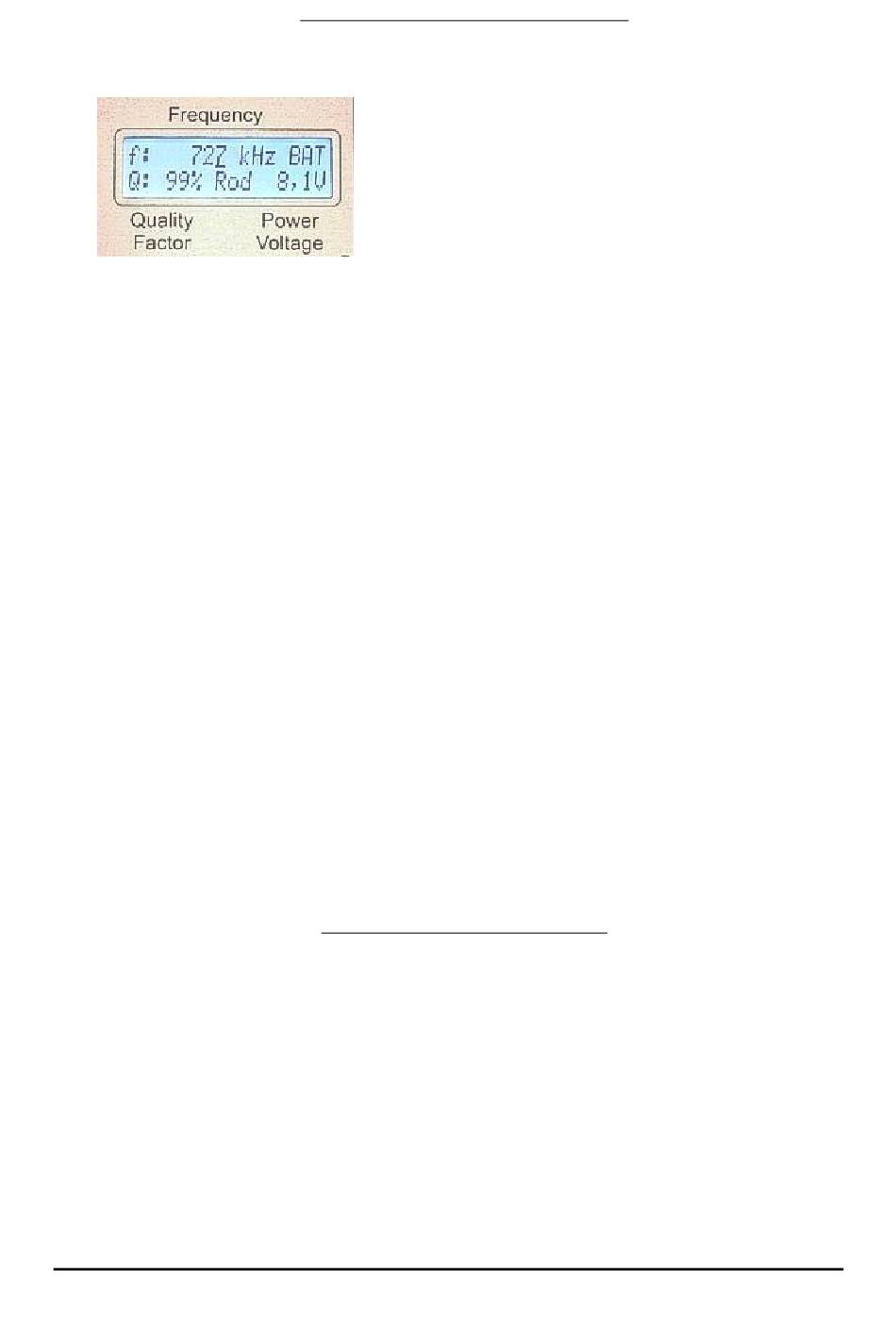

Zur Anzeige verschiedener Werte und Auswahl der Funktionen der RFA1A ist ein LC-Display eingebaut.
Die wesentlichen Werte sind auf der Frontplatte beschriftet.
- Frequency f: Anzeige der aktuell eingestellten Frequenz in kHz. Unter einer Stelle der Anzeige befindet
sich ein Cursor (waagerechter Strich). Beim Drehen des Drehknopfes wird die Frequenz immer mit
kleinster Schrittweite ab dieser Stelle geändert. Rechts liegende Stellen bleiben unverändert.
- Quality Factor Q: Anzeige der eingestellten Güte der Ferritantenne. Bei gedrücktem Drehknopf kann der
Cursor unter die 1% Stelle bewegt werden. Dann ist die Änderung der Güteeinstellung in 1% Schritten
möglich.
- Power Voltage: Anzeige der aktuellen Versorgungsspannung. Es wird immer die tatsächlich in der
Antenne vorwendete Spannung angezeigt, egal aus welcher Quelle sie stammt (siehe weitere
Erläuterungen zur Stromversorgung). Die Anzeige „BAT" darüber erscheint immer, wenn Strom entweder
aus der eingebauten Batterie, oder aus der Buchse DC +9V entnommen wird.
Die Spannungsanzeige schaltet auf „!OFF!", wenn der Drehknopf länger als ca. 6 s gedrückt und keine
Drehbewegung (Verschiebung des Cursors) vorgenommen wird. Wird die RFA1 nur aus der Batterie und /
oder der DC-Buchse versorgt (keine Fernspeisung / -steuerung über das HF-Kabel), schaltet sich die
Antenne nach Loslassen des Knopfes ab. In diesem Augenblick wird auch die Einstellung der Parameter
Frequenz, Güte und Hilfsantenne gespeichert. Nach erneutem Einschalten des Gerätes werden die
Parameter wieder hergestellt.
- Anzeige „Rod": Der Cursor kann an die Stelle des mittleren Buchstaben bewegt werden. In dieser
Position wird beim Drehen des Knopfes zwischen aktiver Hilfsantenne (Anzeige „Rod") oder inaktiver
Hilfsantenne (keine Anzeige) umgeschaltet.
Hinweis: Auch bei abgeschalteter Hilfsantenne ist eine gewisse Empfindlichkeit an der SMA-Buchse
vorhanden, besonders im oberen Frequenzbereich. Soll ausschließlich über die eingebaute Ferritantenne
empfangen werden, sollte keine Hilfsantenne an die Buchse angeschlossen sein. Ebenso sollte die
Buchse immer abgeschaltet werden, wenn keine Hilfsantenne angeschlossen ist. Die zugeschaltete
Buchse erzeugt einen erhöhten Frequenzfehler der Abstimmung.
Die RFA1A erlaubt die Stromversorgung aus 3 verschiedenen Quellen:
•
Interne Batterie / Akkumulator (5,7 ... 9,0 V).
•
DC-Buchse +9V (5,7 ... 15 V).
•
HF-Kabel / BNC-Buchse (5,7 ... 15 V).
Es sollte möglichst nur eine Quelle angeschlossen sein. Sind mehrere Quellen gleichzeitig angeschlossen,
gilt derGrundsatz: Die höchste Spannung übernimmt die Stromversorgung! Aus den anderen
Spannungsquellen wird kein Strom entnommen. Die verwendete (höchste) Spannung wird im Display
angezeigt.
Häufigster Betrieb mit mehreren Quellen wird der Einbau einer Batterie sein, wobei zur Schonung der
Ladung eine externe Versorgung über die DC-Buchse oder das HF-Kabel erfolgen kann.
AUSGABE DATUM
1.2 15/12/20
Displayanzeigen und Einstellmöglichkeiten
Stromversorgung und Fernsteuerung
K & M Burkhard Reuter
NAME
RFA1A
B. Reuter
7 8
Seite von
