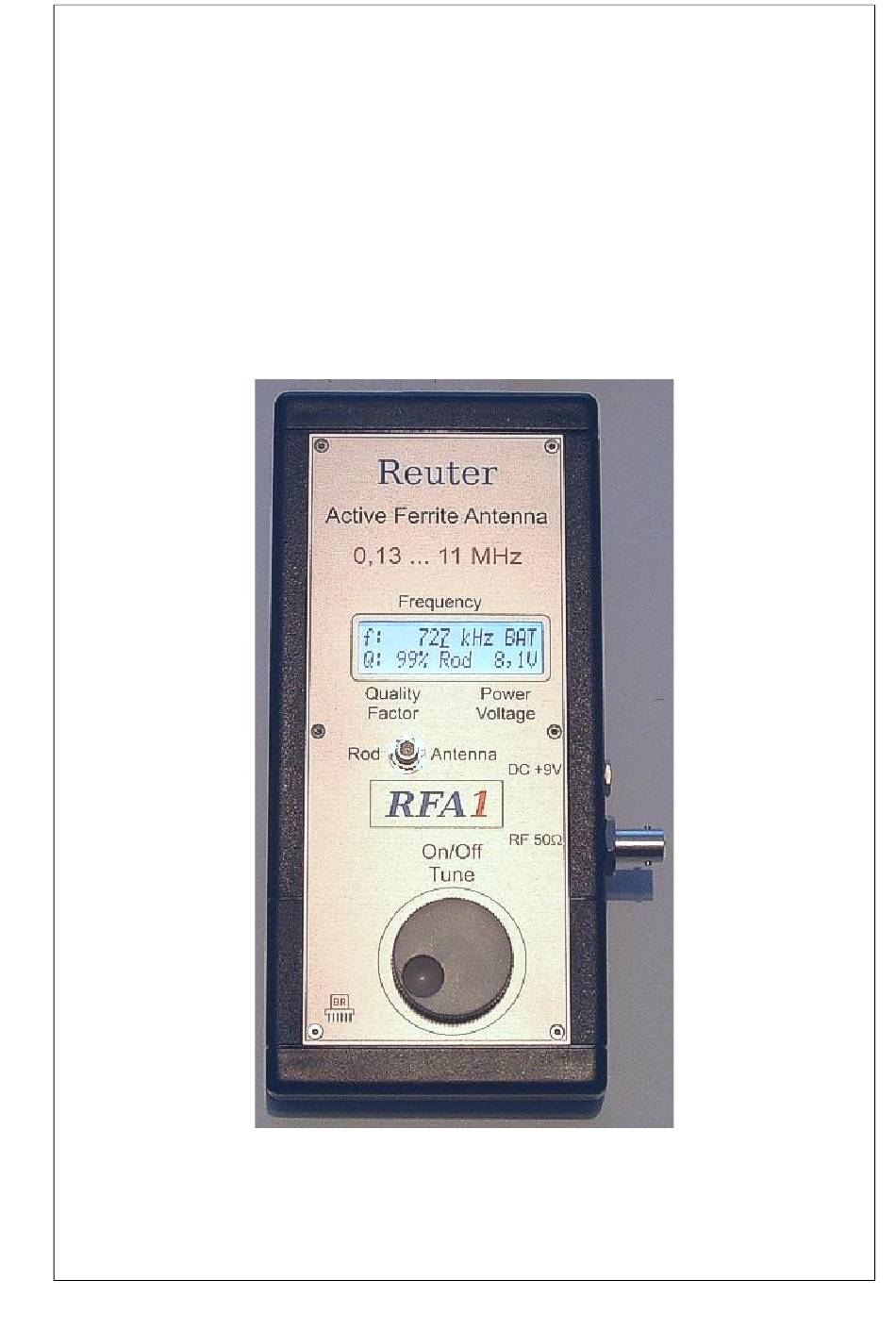

- Seite 1 Technische Daten und Bedienungsanleitung der Ferrit-Antenne RFA1A Ausgabe: 1.2 Erstellt: 12.10.2020 Konstruktion & Musterbau Burkhard Reuter Ziegelstraße 54 06862 Dessau-Roßlau...
-
Seite 2: Technische Daten
0 °C ... +40 °C Umgebungstemperatur, <=90 % rel. Luftfeuchte nicht kondensierend Konformität: CE nach DIN EN 55013, EN 55020, EN 60065 RoHS- / WEEE-Richtlinie, ear-Reg-Nr. 27676700 Änderungen im Zuge der technischen Weiterentwicklung vorbehalten! K & M Burkhard Reuter AUSGABE DATUM NAME Seite RFA1A 15/12/20 B. -
Seite 3: Sicherheitshinweise
Möchten sie das Gerät aufgrund von Schäden oder Nichtgebrauchbarkeit entsorgen, senden sie es an den Lieferanten zurück oder geben sie es bei Ihrer örtlichen Altgerätesammelstelle ab. Entsorgen sie das Gerät niemals anderweitig, beispielsweise über den Hausmüll! K & M Burkhard Reuter AUSGABE DATUM... - Seite 4 Abweichung der Stelle mit dem höchsten Empfangspegel (Mitte der Bandbreite) von der eingestellten Frequenz. Durch die Verwendung engtolerierter Bauteile (1%) und von Abstimmkondensatoren mit angepassten Temperaturkoeffizienten zum Ausgleich der Abweichung des K & M Burkhard Reuter AUSGABE DATUM...
- Seite 5 - BNC-Buchse „RF 50 Ohm“ seitlich am Gerät. Hier wird das Kabel zum Empfängereingang angeschlossen. Über diese Buchse sind auch die Fernspeisung und Fernsteuerung der Antenne möglich. - Hohlstiftbuchse 2,5 mm Pin seitlich am Gerät. Hier kann die RFA1A mit Spannung versorgt werden. Der Pluspol liegt auf dem Pin.
- Seite 6 Beim Drücken des Knopfes wird immer die Hintergrundbeleuchtung eingeschaltet. Ihre Helligkeit ist abhängig von der aktuellen Stromversorgung des Gerätes. Nach Loslassen des Knopfes bleibt die Beleuchtung noch ca. 15 s eingeschaltet, bevor sie sich selbst automatisch abschaltet. K & M Burkhard Reuter AUSGABE DATUM...
- Seite 7 Displayanzeigen und Einstellmöglichkeiten Zur Anzeige verschiedener Werte und Auswahl der Funktionen der RFA1A ist ein LC-Display eingebaut. Die wesentlichen Werte sind auf der Frontplatte beschriftet. - Frequency f: Anzeige der aktuell eingestellten Frequenz in kHz. Unter einer Stelle der Anzeige befindet sich ein Cursor (waagerechter Strich).
- Seite 8 RDR55 erfolgen (ab bestimmter Seriennummern der Geräte). Die Übertragung der Datentelegramme ist aufgrund der niedrigen Datenrate relativ langsam im Gegensatz zur schnellen Abstimmung in den Geräten bzw. bei direkter Abstimmung der Antenne. K & M Burkhard Reuter AUSGABE DATUM NAME...
