Ferritstabes bleibt der Fehler unter fast allen Umständen kleiner als die halbe Bandbreite. Das bedeutet,
dass auch bei Abweichung der Abstimmung immer noch ein Empfangspegel von höchstens 3 dB weniger
als der mögliche Maximalpegel erreicht wird. Durch geringe Änderung der Abstimmung kann die
gewünschte Empfangsfrequenz immer in die Mitte der aktuellen Bandbreite (höchster Empfangspegel)
gebracht werden.
Der hauptsächliche Empfangsbereich der RFA1 liegt im Lang-, Mittel- und unteren Kurzwellenbereich. Hier
weist sie eine hohe Empfindlichkeit auf. Oberhalb ca. 3 MHz nimmt die Empfangsleistung stetig ab und
erreicht bei der oberen Grenzfrequenz (exemplarabhängig ca. 10,5 – 11 MHz) nur noch mäßige Werte.
Um dennoch auch im oberen Frequenzbereich guten Empfang zu erzielen, kann an die RFA1 eine
zusätzliche Hilfsantenne angeschlossen werden. Dazu ist eine SMA-Buchse vorhanden. Hier kann eine
kurze Stabantenne (z. B. Teleskopantenne) oder eine kurze Drahtantenne aufgeschraubt werden.
Um die Hilfsantenne zu aktivieren, muss die SMA-Buchse mit der Einstellung „Rod" am Display
eingeschaltet werden. Sie wirkt dann als aktive, abstimmbare „elektrische" Antenne und speist das
empfangene Signal zusätzlich zum internen Ferritstab in den Verstärker ein. Durch verschiedene Längen
der Hilfsantenne in Kombination mit ihrer Ausrichtung und der Ausrichtung der RFA1 selbst ergeben sich
vielfältige Empfangsmöglichkeiten. Damit kann der Empfang im oberen Kurzwellenbereich versuchsweise
optimiert werden. Unterhalb ca. 1 MHz hat die Hilfsantenne keine Wirkung (je nach Länge und
Ausrichtung).
Hinweis: Mit Anschluss und Aktivierung der Hilfsantenne ergibt sich eine Verstimmung der Ferritantenne
zu niedrigeren Frequenzen hin. Die Höhe der Verstimmung ist abhängig von der Hilfsantenne und der
Empfangsfrequenz. Zum Ausgleich muss die Abstimmung der RFA1 entsprechend höher eingestellt
werden, damit bei der gewünschten Empfangsfrequenz der maximale Empfangspegel erreicht wird.

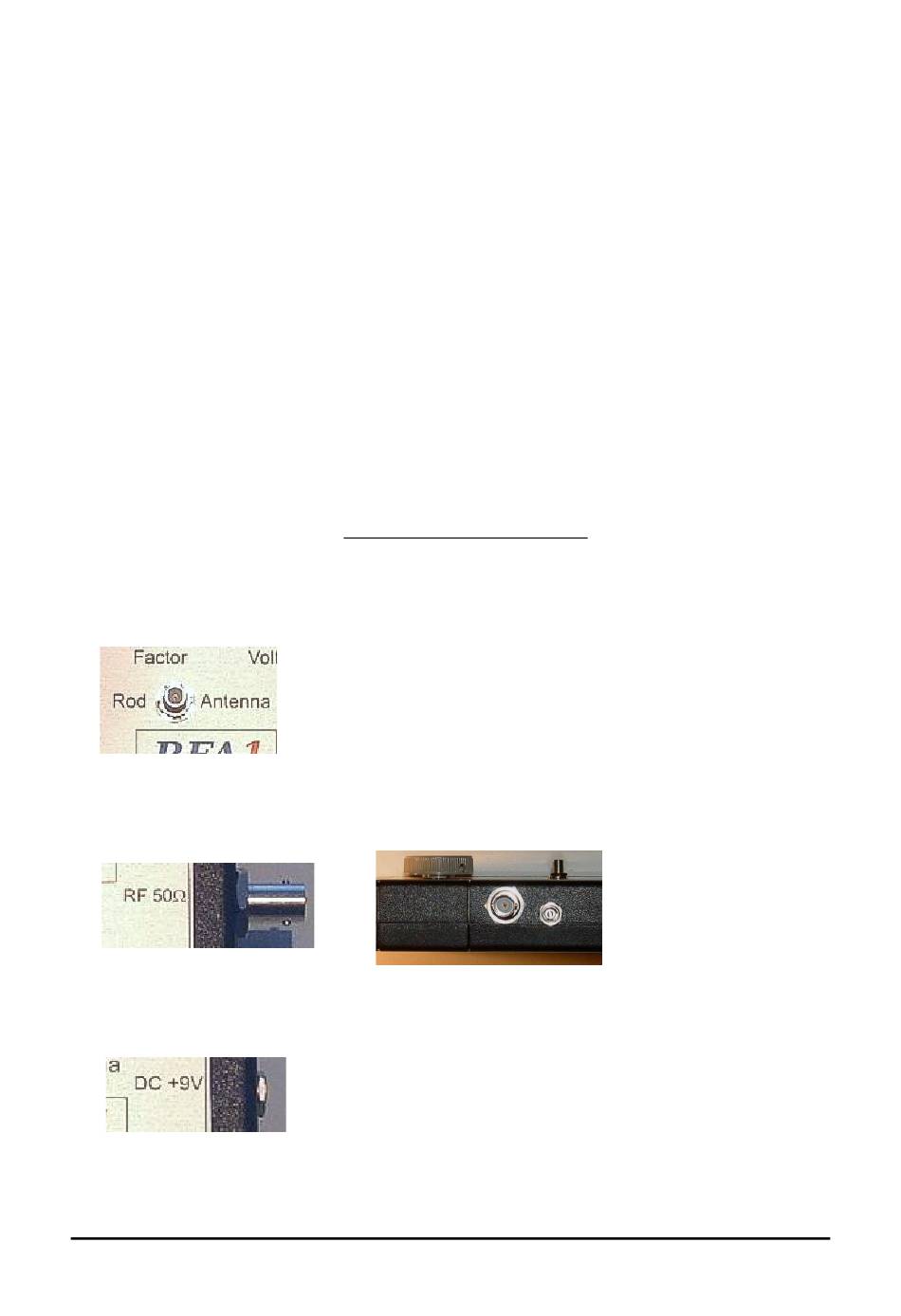

Die RFA1A besitzt 3 Anschlussbuchsen:
- SMA-Buchse „Rod Antenna" oben auf der Frontplatte. Dies ist der Anschluss für eine Hilfsantenne zur
Verbesserung des Empfangs im Kurzwellenbereich. Achtung! Sorgen sie für Überspannungsschutz!
- BNC-Buchse „RF 50 Ohm" seitlich am Gerät. Hier wird das Kabel zum Empfängereingang
angeschlossen. Über diese Buchse sind auch die Fernspeisung und Fernsteuerung der Antenne möglich.
- Hohlstiftbuchse 2,5 mm Pin seitlich am Gerät. Hier kann die RFA1A mit Spannung versorgt werden. Der
Pluspol liegt auf dem Pin.
Zur Stromversorgung kann auch eine Batterie eingebaut werden. Damit ist ein Betrieb unabhängig von
externen Stromquellen und / oder Steuergeräten möglich. Das Batteriefach ist an der Unterseite der
Antenne nach Entfernen von 2 Schrauben und Abnehmen des Deckels möglich. Die Batterie vom Typ
