Installation des Transmitters

INSTALLATION DES TRANSMITTERS
Das Transmittergehäuse hat eine Montagehalterung für die Wandmontage . Das Gehäuse innerhalb von 30 Fuß des
Rohrsensors und auf Augenhöhe für eine einfache Ansicht und einfachen Zugang zu den Tasten des Bedienfelds für
die Programmierung platzieren .
Getrennter
Transmitter
Insertionswerkzeug
Sensorelement

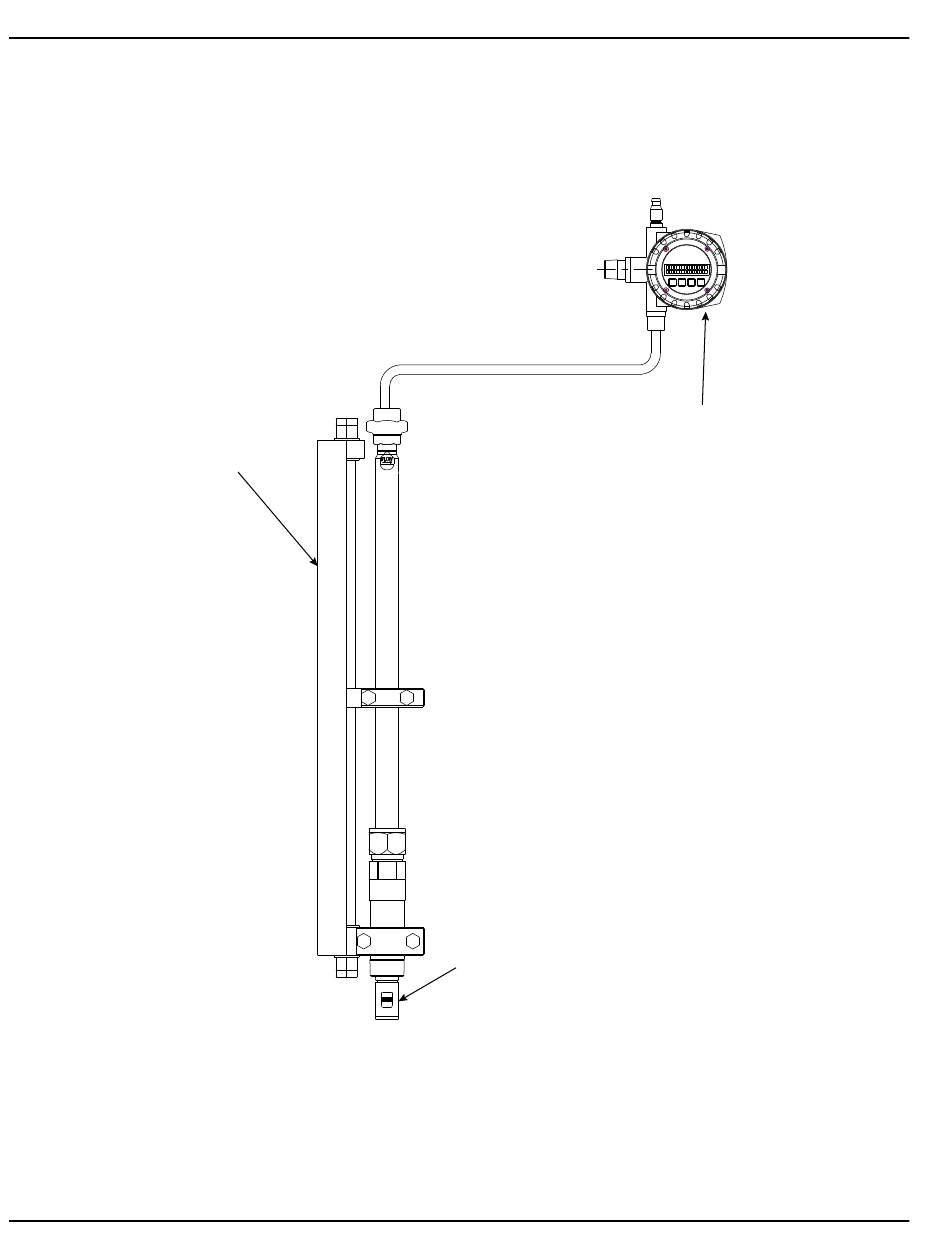

Abbildung 2: Getrennte Installation

Drehung des Displays

Zur Einstellung der Ausrichtung des Displays für eine einfache Ansicht:
1 . Die Frontplattenabdeckung aufschrauben und entfernen .
2 . Die Frontplatte sorgfältig heben und in die gewünschte Richtung drehen .
3 . Die Frontplatte ins Gehäuse zurückgeben .
4 . Die Frontplattenabdeckung wieder anbringen .
