Badger Meter Vortex VN2000 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Badger Meter Vortex VN2000

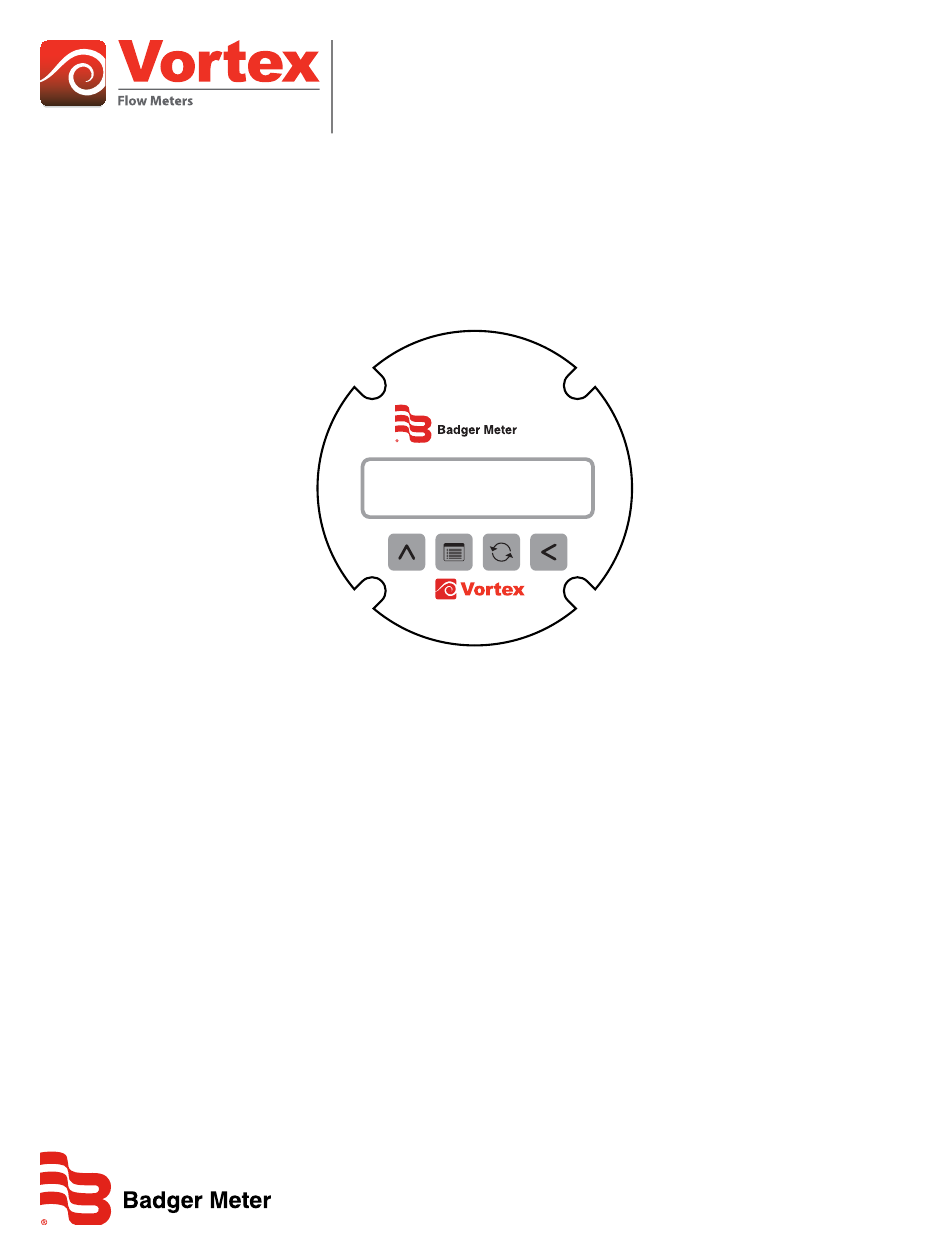

- Seite 1 VN2000 Transmitter VN2000 Bedienungsanleitung VOR_VN2000_BA_Transmitter_01_1701...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung INHALT Grundlegende Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Auspacken und Kontrolle . -
Seite 3: Grundlegende Sicherheitshinweise
An einem sauberen, trockenen Ort ohne mechanische Vibrationen, Stöße und chemische Korrosionsmittel aufbewahren . EINLEITUNG Der VN2000 Transmitter wird mit allen Vortex VN2000 geliefert . Er ist dafür entwickelt, für eine einfache Ansicht und einfachen Zugang auf dem Kopf des Messgeräts oder getrennt vom Messgerät angebracht zu werden . Drei Konfigurationen sind verfügbar . -
Seite 4: Installation Des Transmitters
Installation des Transmitters INSTALLATION DES TRANSMITTERS Das Transmittergehäuse hat eine Montagehalterung für die Wandmontage . Das Gehäuse innerhalb von 30 Fuß des Rohrsensors und auf Augenhöhe für eine einfache Ansicht und einfachen Zugang zu den Tasten des Bedienfelds für die Programmierung platzieren . Getrennter Transmitter Insertionswerkzeug... -
Seite 5: Verkabelung
Verkabelung VERKABELUNG Der Transmitter überträgt gleichzeitig ein 4…20 mA Signal entlang der Gleichstromdrähte und kann mit jedem Steuergerät verbunden werden . Schwarzer Draht + (positiv) Ausgang 4…20 mA 10…36 Volt @ 20 mA Blauer Draht – (negativ) Stromspannung verbinden + Brauner Draht 24V Gleichstrom Auswählbare Impulse pro Einheit von... -
Seite 6: Anschlussleistung
Anschlussleistung ANSCHLUSSLEISTUNG Die Stromverbindung mit dem Durchflussmesser erfolgt einfach mit unserem Plug and Play-System . Keine interne Verkabelung erforderlich . Kabelbeschreibung Artikelnummer Transmitterleistung, 4…20 mA 6-poliges Kabel, 3 m (9 ft) VNA-CBL-PWR-AA-09 Transmitterleistung, ModBus® RTU 6-poliges Kabel, 3 m (9 ft) VNA-CBL-PWR-MA-09 Transmitterleistung, 4…20 mA , externer RTD 12-poliges Kabel, VNA-CBL-PWR-AE-09... -
Seite 7: Betrieb Des Vn2000 Transmitters
Betrieb des VN2000 Transmitters BETRIEB DES VN2000 TRANSMITTERS VN2000 Abbildung 4: VN2000 Transmitter Tasten auf dem Bedienfeld Für den Zugang zu den Tasten auf dem Bedienfeld, die Frontplattenabdeckung aufschrauben und entfernen . Im Password- oder Program-Modus, die Aufwärtspfeil-Taste drücken, um die ausgewählte Zahl um eins zu erhöhen . -
Seite 8: Display Modi
Programmiermodus umgeschaltet wird . Die Startbildschirmseite wird ungefähr 10 Sekunden lang angezeigt . In der obersten Zeile des Displays wird der Unternehmensname angezeigt . In der untersten Zeile des Displays werden der Produktname und die Hardware Revisionsnummer angezeigt . Das Display kann bei diesem Modus nicht geändert werden . BADGER METER VN2000 REV 1 Betriebsmodus Der Betriebsmodus ist der Hauptmodus des Transmitters . -
Seite 9: Programmiermodus
Betrieb des VN2000 Transmitters In allen anderen Fällen ist die Anzeige von Temperatur oder Druck nicht verfügbar . Für die Aktivierung der Option zur Anzeige von Temperatur oder Druck, den Aufwärtspfeil drücken, um durch die drei Anzeigeplattformen zu scrollen: • Nur Wert des Totalisatorgeräts Nur Temperatur und Druck •... -
Seite 10: Programmiermodus Ebene 1
Betrieb des VN2000 Transmitters Programmiermodus Ebene 1 INWEISS: Derzeit wird das Wort „Druck“ auf dem Bildschirm angezeigt, aber die Druckfunktion wird noch nicht unterstützt . INWEISS: Die im Programmiermodus verfügbaren Optionen sind unterschiedlich, abhängig vom Fluidtyp (Dampf, Gas oder Flüssigkeit) und von der Funktion (Masse, Volumen oder Energie), für die der Transmitter konfiguriert ist: Bei eingeschaltetem Gerät und wenn die Durchflussgeschwindigkeit und der Gesamtfluss angezeigt werden, Menü... - Seite 11 Betrieb des VN2000 Transmitters K-Faktor (Nur Inline Messgeräte) Der K-Faktor wird für Vortex VN2000 Inline verwendet . Der Transmitter erzeugt den K-Faktor automatisch basierend auf dem Durchflussmesser Modelltyp und dem Durchmesser . INWEISS: Der K-Faktor, der auf Ihrem Gerät eingestellt ist, darf NICHT geändert werden, ohne dass das Werk zuvor konsultiert wurde .
-
Seite 12: Programmiermodus Ebene 2 (A1-Ss78Mb-C)
Betrieb des VN2000 Transmitters Programmiermodus Ebene 2 (A1-SS78MB-C) Wenn das Gerät eingeschaltet ist und die Durchflussgeschwindigkeit und der Gesamtfluss angezeigt werden, den Linkspfeil drücken . Wenn die Meldung “A1-SS78MB-C” angezeigt wird, Menü drücken, um durch die Optionen der zweiten Programmierebene zu scrollen . Optionen der 2 . - Seite 13 Betrieb des VN2000 Transmitters Durchfluss einstellen 1 . P drücken . Die Meldung “Neue Durchflussgeschwindigkeit” wird angezeigt . Das ist ein Schnappschuss der derzeitigen Durchflussgeschwindigkeit . NEW FLOW RATE 000000 GAL/HR 2 . Den Linkspfeil drücken, um den Cursor zu bewegen und den Aufwärtspfeil drücken, um die Ziffern auf die gewünschte Durchflussgeschwindigkeit zu ändern .
-
Seite 14: Passwort Ändern
Betrieb des VN2000 Transmitters Wirbelschwelle Die Funktion Wirbelschwelle: • Sie dient dazu, das Maximum aus geringen Durchflussbedingungen herauszuholen . • Es ist für die Verwendung bei Fluiden mit hoher Dichte gedacht, wie Flüssigkeiten, wo die Signale breit sind . • Sie wird im Werk eingestellt und sollte nicht geändert werden, es sei denn, das Werk wird vorher kontaktiert . -
Seite 15: Programmiermodus Ebene 3 (A1-Ss78Mb-S)
Betrieb des VN2000 Transmitters Programmiermodus Ebene 3 (A1-SS78MB-S) Wenn das Gerät eingeschaltet ist und die Durchflussgeschwindigkeit und der Gesamtfluss angezeigt werden, den Aufwärtspfeil drücken . Wenn die Meldung “A1-SS78MB-S” angezeigt wird, Menü drücken, um durch die Optionen der 3 . Programmierebene zu scrollen: •... -
Seite 16: Zählertyp
Tabelle 7: Einstellungen der Vibrationskontrolle Zählertyp Die Option Zählertyp stellt die Elektronik ein, damit sie bei allen Messgerättypen in der Vortex VN2000 Serie verwendet werden kann (groß oder klein, Inversion oder Insertion) . Kontrollieren, ob der Zählertyp eine Große Insertion ist . -
Seite 17: Spezifikationen
Spezifikationen Temperaturkalibrierung Die Option Temp. Kalibrierung kalibriert den internen RTD, der sich im Messgerätgehäuse befindet . Sie wird nur für Durchflussmesser verwendet, die einen Massedurchfluss-Transmitter haben . Die Kalibrierung erfolgt im Werk und diese Einstellungen sollten NICHT geändert werden, es sei denn, einer der folgenden Gründe liegt vor: Den Aufwärtspfeil drücken, um durch die Optionen zu scrollen: •... -
Seite 18: Alarmmeldungen
Alarmmeldungen ALARMMELDUNGEN Die folgenden Alarmmeldungen können beim Betrieb angezeigt werden: Meldung Bedeutung Lösung START DES SPEICHERS Der Flash Speicher für das System wurde nicht Den Transmitter ersetzen . FEHLERHAFT richtig geladen und eine Standardkonfiguration wurde angenommen . TEMPERATUR Die Temperatur war außerhalb des zulässigen Den Prozess auf sehr niedrige oder sehr FEHLERHAFT Bereichs . -
Seite 19: Fehlerbehebung
Fehlerbehebung FEHLERBEHEBUNG Bildschirm ist schwarz Sicherstellen, dass Sie 24V Gleichstrom haben . (Keine Anzeige) Sicherstellen, dass die Strompolarität richtig ist (Schwarz +24V Gleichstrom & Blau -24V Gleichstrom) . Auf dem Bildschirm wird Den Pfeil und das Ausrichtungsloch auf der Spitze der Sonde überprüfen . Sie müssen in der beim Durchfluss keine Durchflussrichtung dem Rohr entlang abwärts gerichtet sein . -
Seite 20: Entfernung Der Elektronik Des Vn2000 Transmitters
Entfernung der Elektronik des VN2000 Transmitters ENTFERNUNG DER ELEKTRONIK DES VN2000 TRANSMITTERS 1 . Die Stromversorgung zum Transmitter ausschalten . 2 . Den Gehäusedeckel entfernen . 3 . Die Elektronik des Transmitters entfernen: a . Einen standardmäßigen Schraubenzieher unter einem der Schlitze entlang der Seite des Gehäuses einfügen . b . -
Seite 21: Interne Verkabelung
Interne Verkabelung INTERNE VERKABELUNG Insertion und Inline Durchflussmesser Messgerätleistung Schwarzer Draht: + 24V Gleichstrom (4 . . . 20 mA) Blauer Draht: - 24V Gleichstrom (4 . . . 20 mA) Brauner Draht: + Gleichstrom-Impulsleistung Weißer Draht: - Gleichstrom-Impulsempfang Messgerätsensoren Blauer Draht: Messgerätsensor Schwarzer Draht: Messgerätsensor... -
Seite 22: Nordamerikanische Rohrnenngrößen
Nordamerikanische Rohrnenngrößen NORDAMERIKANISCHE ROHRNENNGRÖSSEN Stahl, Edelstahl, PVC-Rohr, Standardklassen SCH 60 X STG. SCH 80 SCH 100 SCH 120/140 SCH 180 Zoll Zoll Wand Wand Wand Wand Wand Wand Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll 1,315 0,957 0,179... - Seite 23 Nordamerikanische Rohrnenngrößen Stahl, Edelstahl, PVC-Rohr, Standardklassen (Fortsetzung) SCH 10 SCH 5 SCH 20 SCH 30 SCH 40 (Lt Wand) Zoll Zoll Wand Wand Wand Wand Wand Wand Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll 1,315 1,185 0,065 1,097...
- Seite 24 Nordamerikanische Rohrnenngrößen Kupferrohr, Kupfer- und Messingrohr, Aluminium Kupferrohr Kupferrohr Kupfer- & Kupfer- & Nenn- Zoll Nenn- Zoll Messing- Alum. Messing- Alum. Durchmesser Durchmesser rohr Zoll rohr Zoll Zoll Zoll Zoll Zoll 0,625 0,625 0,625 0,840 3,625 3,625 3,625 4,000 3-1/2 Wand 0,049 0,040...
- Seite 25 Nordamerikanische Rohrnenngrößen Gusseisenrohr ,Standardklassen, 3… 20 Zoll Klasse Größe Zoll Zoll 3,80 3,96 3,96 3,96 Wand 0,39 0,42 0,45 0,48 — — — — 3,02 3,12 3,06 3,00 4,80 5,00 5,00 5,00 Wand 0,42 0,45 0,48 0,52 — — — —...
- Seite 26 Nordamerikanische Rohrnenngrößen Gusseisenrohr ,Standardklassen, 24… 84 Zoll Klasse Größe Zoll Zoll 25,80 25,80 26,32 26,32 26,90 26,90 27,76 27,76 Wand 0,76 0,98 1,05 1,16 1,31 1,45 1,75 1,88 24,28 24,02 24,22 24,00 24,28 24,00 24,26 24,00 31,74 32,00 32,40 32,74 33,10 33,46 Wand...
