Durchfluss einstellen
1 . P drücken . Die Meldung "Neue Durchflussgeschwindigkeit" wird angezeigt . Das ist ein Schnappschuss der derzeitigen
Durchflussgeschwindigkeit .
2 . Den Linkspfeil drücken, um den Cursor zu bewegen und den Aufwärtspfeil drücken, um die Ziffern auf die gewünschte
Durchflussgeschwindigkeit zu ändern .
3 . Menü drücken und das Messgerät geht zu Durchflussgeschwindigkeit und Gesamtfluss zurück .
Der VN2000 Transmitter passt die interne Kalibrierungskurve an, wodurch eine neue Durchflussgeschwindigkeit aufscheint .
Verhältnis einstellen
1 . Wenn das Menü Verhältnis einstellen angezeigt wird, P drücken . Die Meldung "Verhältnis – 1,00" wird angezeigt .
2 . Den Linkspfeil drücken, um den Cursor zu bewegen und den Aufwärtspfeil drücken, um die Ziffern auf das gewünschte
Verhältnis zu ändern .
3 . Menü drücken und das Messgerät geht zu Durchflussgeschwindigkeit und Gesamtfluss zurück .
Der VN2000 Transmitter passt die interne Kalibrierungskurve an, wodurch ein neues Verhältnis aufscheint .
Das Verhältnis von Eins (1) entspricht der Durchflussgesamtsumme im Totalisatorgerät des VN2000 Transmitters .
Beispiel 1: Wenn der angesammelte Durchfluss 25% höher als der Sollwert ist, das Verhältnis auf 0,75% ändern, um die
interne Kurve und alle angehäuften Durchflussablesungen um 25% zu senken .
Beispiel 2: Wenn der angesammelte Durchfluss 25% unter dem Sollwert ist, das Verhältnis auf 1,25% ändern, um die
interne Kurve und alle angehäuften Durchflussablesungen um 25% zu erhöhen .
H INWEISS: Spannungsabfälle und Stromausfälle beeinträchtigen die vor Ort kalibrierten Einstellungen nicht . Wählen Sie
RESET, um alle vor Ort kalibrierten Einstellungen vollständig zu entfernen .
300
250
200
150
100
50
0
Januar 2017
NEW FLOW RATE
000000
200.00
181.82
163.64
145.45
1 2 3 4
Kalibrierungspunkte
Momentane Durch ussrate wird von einem schlechten
Durch usspro l beeinträchtigt, das die Durch ussgeschwindig
keit senkt. Diese gesamte Kurve kann nach oben angepasst
werden, indem die Durch ussrate durch Eingabe der richtigen
Durch ussrate im Durch ussanpassungsmodus korrigiert
wird: 181 m3/h. Die neue Kurve weist eine
Wiederholbarkeit von ± 0,25% auf.

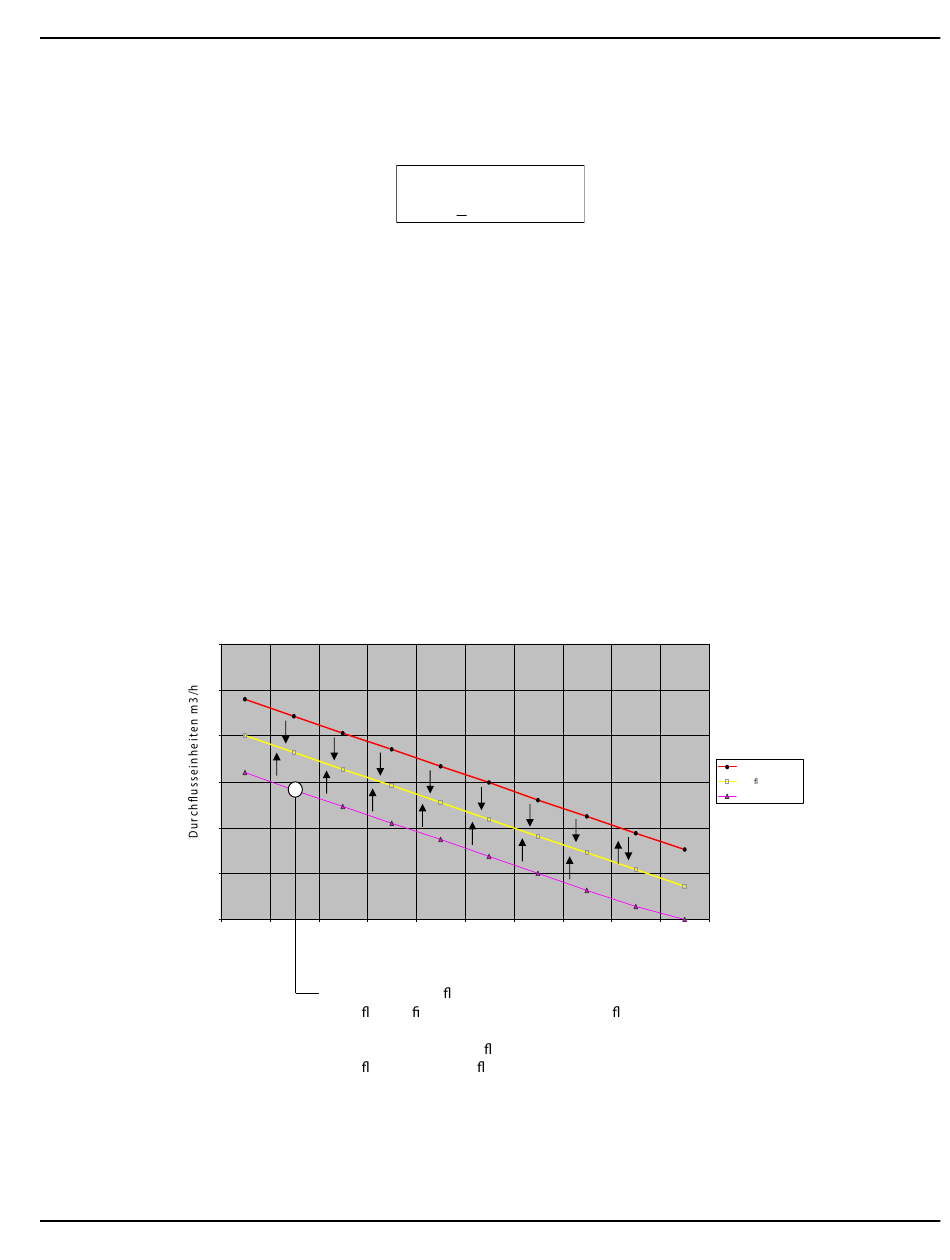

Abbildung 5: Feldkalibrierungspunkte
VOR_VN2000_BA_Insertion_01
GAL/HR
127.27
109.09
90.91
72.73
5 6 7 8
Betrieb des VN2000 Transmitters
Obere Verwirbelung
Durch ussrate
Untere Verwirbelung
54.55
36.36
9 10
