GRUNDLEGENDE SICHERHEITSHINWEISE

Der Zweck dieses Dokuments ist es, Anweisungen für die Installation, Verkabelung und den Betrieb des VN2000 Transmitters
zu bieten .
W ICHTIG
Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie irgendwelche Installation oder Operation ausführen.
Bewahren Sie diese Bedienungsanleitung für zukünftige Referenz an einem leicht zugänglichen Ort auf.

AUSPACKEN UND KONTROLLE

Führen Sie nach dem Öffnen der Lieferung eine Sichtkontrolle des Produkts und der entsprechenden Zubehörteile
hinsichtlich physischer Schäden, wie Kratzer, lose oder kaputte Teile, oder alle anderen Anzeichen von Schäden, die während
des Transports möglicherweise entstanden sind, durch .
H INWEISS:
Wenn ein Schaden entdeckt wird, fordern Sie innerhalb von 48 Stunden nach der Lieferung eine Kontrolle des
Vertreters des Transportunternehmens an und erheben Sie einen Anspruch beim Transportunternehmen . Für
einen Anspruch bei Geräteschäden, die beim Transport aufgetreten sind, bleibt der Käufer allein verantwortlich .

Aufbewahrung

Wenn nicht geplant ist, das Messgerät bald nach der Lieferung zu installieren, und es aufbewahrt werden muss:
• Nach der Überprüfung, das Messgerät wieder in seine Originalverpackung geben .
• Wenn das Messgerät, das aufbewahrt werden soll, bereits zuvor installiert war, alle Betriebsflüssigkeiten und
Korrosionsmittel entfernen .
• An einem sauberen, trockenen Ort ohne mechanische Vibrationen, Stöße und chemische Korrosionsmittel aufbewahren .

EINLEITUNG

Der VN2000 Transmitter wird mit allen Vortex VN2000 geliefert . Er ist dafür entwickelt, für eine einfache Ansicht und
einfachen Zugang auf dem Kopf des Messgeräts oder getrennt vom Messgerät angebracht zu werden . Drei Konfigurationen
sind verfügbar .
• Der VN2000 Transmitter für volumetrischen Durchfluss hat ein großes, einfach labzulesendes Display, welches die
Durchflussgeschwindigkeit und den angehäuften Gesamtdurchfluss anzeigt .
• Der VN2000 Massedurchflusstransmitter zeigt auch die temperaturkompensierte Durchflussgeschwindigkeit an .
• Der VN2000 Energiedurchflusstransmitter zeigt auch die kompensierte Durchflussgeschwindigkeit (BTU/h oder kBTU/h),
den Gesamtdurchfluss (Gesamt BTU), die Betriebstemperatur und die Ausgangs- bzw . Rücklauftemperatur an .
Die Tasten auf dem Bedienfeld werden für die Programmierung von Parametern, einschließlich technische
Einheiten, Leitungsgrößen (nur Insertion), 4...20 mA Bereichsanpassungen, und für die Neukalibrierung von neuen
Strömungsbedingungen verwendet .
Alle internen Parameter des Durchflussmessers können über den VN2000 Transmitter abgelesen werden .
Der Transmitter hat einen eingebauten, nicht flüchtigen Speicher für das Setup und die Kalibrierungsdaten mit der
Möglichkeit der Feldkalibrierung . Alle Transmitter wurden einer Werksprüfung unterzogen und im Werk programmiert .

PRODUKTKENNZEICHNUNG

Januar 2017

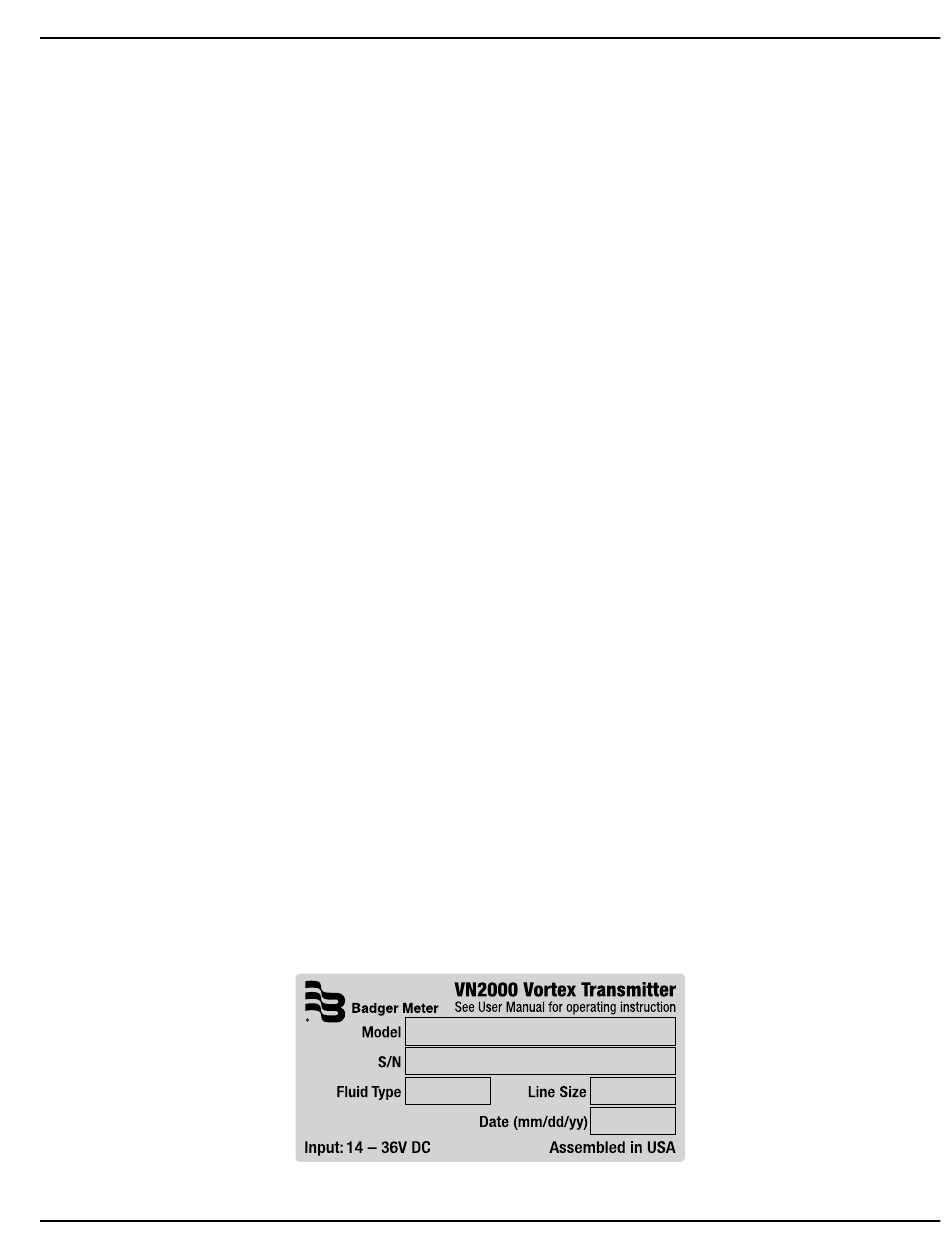

Abbildung 1: VN2000 Transmitter Typenschild
VOR_VN2000_BA_Insertion_01
Grundlegende Sicherheitshinweise
Seite 3
