BASETech 1897813 Bedienungsanleitung

Bedienungsanleitung
Feinmechaniker Schraubstock 360°
Best.-Nr. 1897813
Bestimmungsgemäße Verwendung
Dieses Produkt lässt sich an eine geeignete Arbeitsfläche klemmen und ist für Feinarbeiten, wie sie von Bastlern,
Metallarbeitern und Juwelieren verrichtet werden, bestimmt. Ein Kugelgelenk ermöglicht die Drehung und
anschließende Arretierung in verschiedenen Winkeln und erleichtert so die Ausrichtung des zu bearbeitenden
Werkstücks. Die vertikalen und horizontalen V-förmigen Klemmbacken sind zusätzlich mit abnehmbaren
Gummiauflagen versehen, die selbst empfindlichste Oberflächen vor Beschädigungen schützen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern.
Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt
beschädigt werden. Darüber hinaus kann eine unsachgemäße Verwendung zu weiteren Gefahren führen.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das
Produkt ausschließlich zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Schraubstock
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser
Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Bedienung hin.
Sicherheitshinweise
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere
die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten
Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht
beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder
Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken
Erschütterungen, hoher Luftfeuchtigkeit, Feuchtigkeit, Dampf und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus
geringer Höhe können das Produkt beschädigen.
• Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts
haben, wenden Sie sich an einen Fachmann.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einer
Fachkraft bzw. einer Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
b) Schraubstock
• Entfernen Sie den Gummifaltenbalg nicht, da durch diesen Verunreinigungen und
Ablagerungen von dem Kugelgelenk ferngehalten werden. Dieses Produkt ist stets auf einer
festen Unterlage zu montieren, die dafür ausgelegt ist, sowohl den Schraubstock als auch das
Werkstück sicher zu tragen.
• Vergewissern Sie sich, dass die Arbeitsfläche dem Gewicht des Schraubstocks und dessen
maximale Last standhalten kann.
• Sorgen Sie vor Arbeitsbeginn dafür, dass das Werkstück sicher in Position gehalten wird.
• Versuchen Sie nicht durch Anbringen einer Verlängerung an einem der Handgriffe die
Einspannkraft zu erhöhen. Ein zu festes Anziehen kann zu Schäden an der Arbeitsfläche,
dem eingespannten Werkstück und dem Schraubstock führen. Verwenden Sie die minimale
Einspannkraft, die für die Ausführung der Arbeit erforderlich ist.
• VERMEIDEN SIE JEGLICHE ÜBERBEANSPRUCHUNG. Achten Sie stets auf einen festen
Stand und auf Ihr Gleichgewicht.
• VERWENDEN SIE STETS SCHUTZAUSRÜSTUNG FÜR AUGEN UND HÄNDE. Tragen Sie
während des Gebrauchs eine zugelassene Schutzbrille und Arbeitshandschuhe.
• Bedienungsanleitung

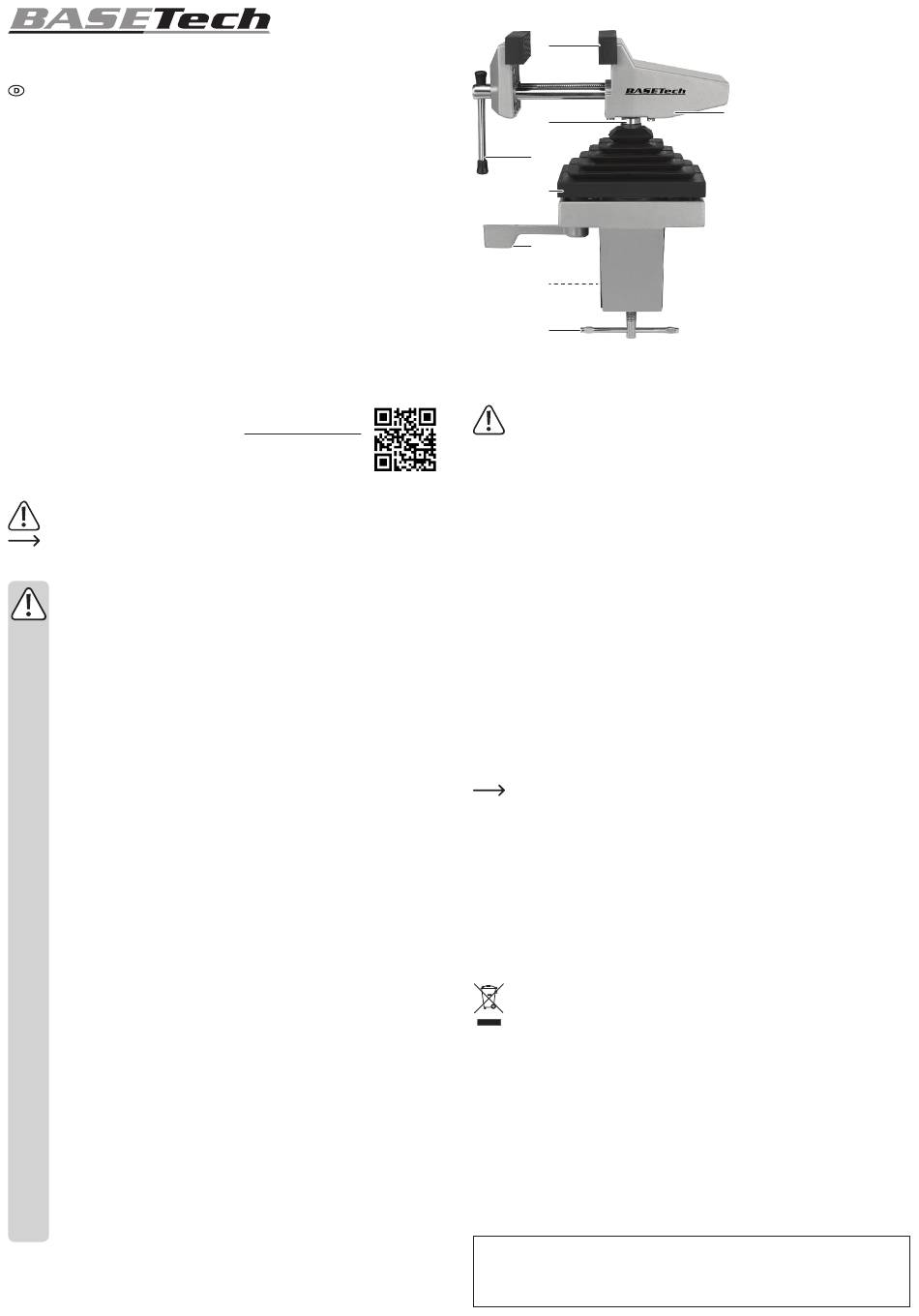

Bedienelemente
1
2
3
4
5
6
7
Betrieb
a) Gummierte Klemmbackenauflagen
Verwenden Sie die gummierten Klemmbackenauflagen, um Kratzern oder Beschädigungen an
Werkstücken mit empfindlichen Oberflächen vorzubeugen.
Verwenden Sie die gummierten Klemmbackenauflagen jedoch nicht zum Fixieren von Objekten,
die sich während der Arbeit, z. B. beim Schweißen und Löten, erhitzen können. Die Hitze kann
dazu führen, dass sich die Auflagen verformen oder anbrennen.
• Die gummierten Klemmbackenauflagen passen genau auf die Metalleinspannbacken (1).
• Sie sollten dazu verwendet werden, Werkstücke mit empfindlichen Oberflächen vor Kratzern und
Beschädigungen zu schützen und den Halt zu verbessern.
b) Einspannen des Schraubstocks
• Lösen Sie zunächst die Spannschraube (7) unter Verwendung des Handgriffs, bis die Klemmvorrichtung
weit genug geöffnet ist, damit die Arbeitsfläche dazwischen passt.
• Schieben Sie nun die Klemmvorrichtung so weit wie möglich auf die Arbeitsfläche und prüfen Sie, ob die
Klemmbacken ausreichend Kontakt mit ihr haben.
• Ziehen Sie dann die Spannschraube (7) am Handgriff fest, um den Schraubstock sicher an der
Arbeitsfläche zu befestigen.
c) Einspannen des Werkstücks
• Lösen Sie zuerst die Gleitschraube (3) am Handgriff, um die Klemmbacken (1) zu öffnen.
• Richten Sie nun das Werkstück zwischen den Klemmbacken aus.
• Ziehen Sie dann die Gleitschraube (3) mit Hilfe des Handgriffs wieder an, bis die Klemmbacken
ausreichend Kontakt zum Werkstück haben.
• Kontrollieren Sie, ob das Werkstück sicher eingespannt ist und das Objekt mit der größtmöglichen Fläche
der Klemmbacken fixiert wird.
d) Drehgelenk des Schraubstocks
• Drehen Sie den Schwenkhebel (5) gegen den Uhrzeigersinn, um den Schwenkarm zu entriegeln.
Um den entriegelten Schwenkhebel zu lösen, müssen Sie unter Umständen zunächst einmal die
Haltespannung lösen, indem Sie das Hauptteil des Schraubstocks (8) leicht mit der Handfläche
verschieben.
• Richten Sie nun den Schwenkarm (2) beliebig aus.
• Drehen Sie anschließend den Schwenkhebel (5) fest, um ihn in der gewünschten Position zu arretieren.
Pflege und Reinigung
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemischen Lösungsmittel, da
diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
• Halten Sie den Schraubstock stets trocken.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag
zum Umweltschutz.
Technische Daten
Material des Schraubstockkörpers ....... Aluminium
Schwenkwinkel ..................................... 360°
Klemmbackenbreite .............................. 70 mm
Klemmbackenöffnung ........................... 65 mm (55 mm mit Auflagen)
Auskragung .......................................... 41 mm
Klemmbacke ......................................... max. 47 mm
Größe der Klemmbackenauflagen ........ 70 x 20 mm
Betriebs- und Lagerbedingungen ......... 0 bis +40 °C, 10 – 90 % relative Feuchtigkeit
Abmessungen (B x H x T) .................... 147 x 130 x 305 mm
Gewicht ................................................. 1,6 kg
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich der Übersetzung sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die
Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2019 by Conrad Electronic SE.
8
1 Klemmbacke (mit Gummiauflagen)
2 Schwenkarm
3 Handgriff der Gleitschraube
4 Gummifaltenbalg
5 Schwenkhebel
6 Klemmwelle mit Druckplattenspitze
7 Handgriff der Spannschraube
8 Schraubstockkörper
*1897813_v2_0819_02_dh_m_de
