Analogausgänge
Abb. 5.6:
Pos.-
Nr.
1
Ausgang 1 – Signal/Signal 4-20 mA
–
1 GND
2
Ausgang 2 – Signal/Signal 4-20 mA
–
2 GND
3
Ausgang 3 – Signal/Signal 4-20 mA
–
3 GND
4
Ausgang 4 – Signal/Signal 4-20 mA
–
4 GND
Bei optionaler Ausstattung mit analogen Ausgängen, werksseitige Belegung wie folgt:
Belegung der analogen Schnittstelle frei konfigurierbar mit Software INCACtrl.
Der Bürdenwiderstand beträgt 500 Ohm.

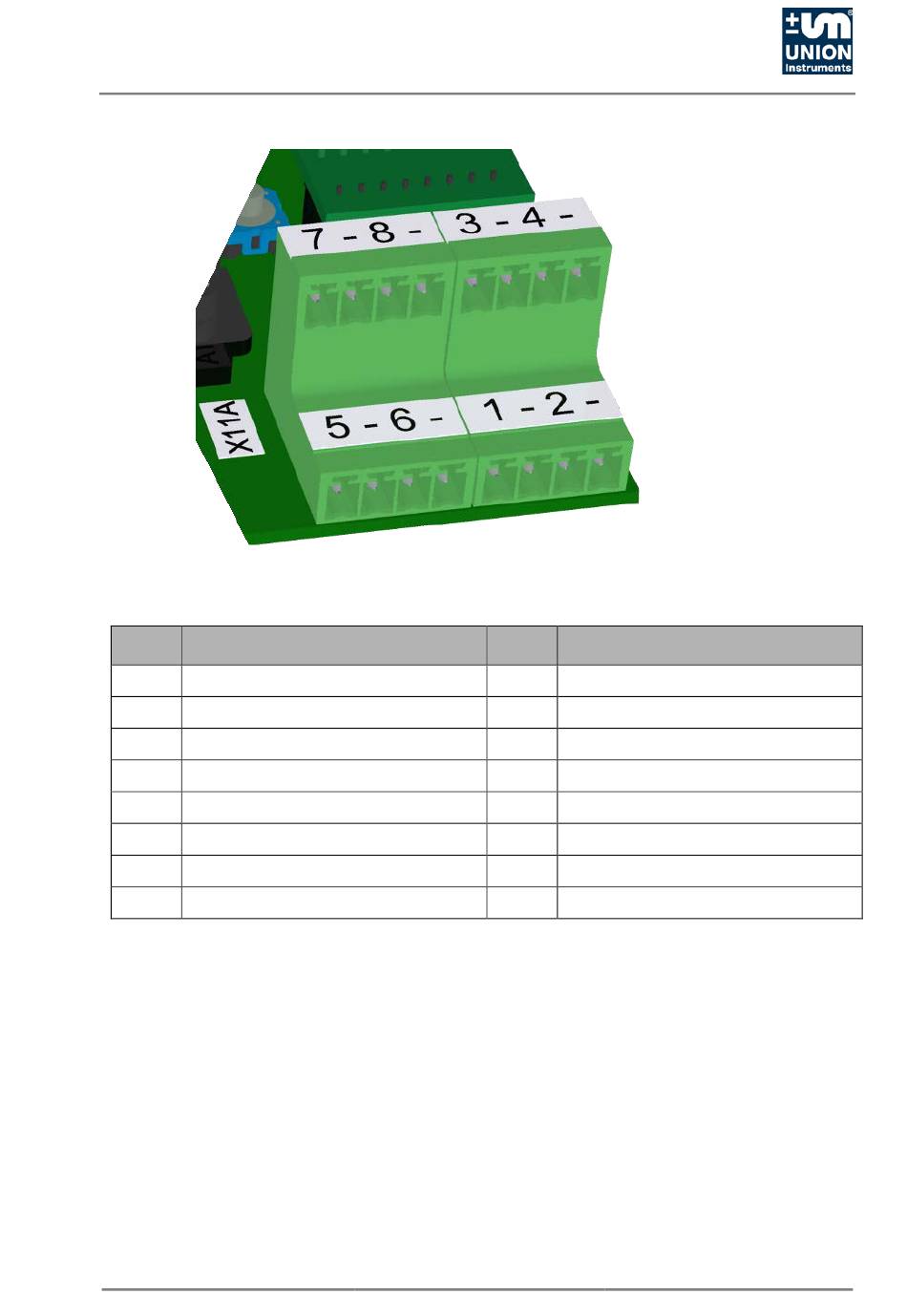

Analogoutput X11A, Anschlüsse
Funktion
Transport, Aufstellung und Abnahme
Pos.-
Nr.
5
Ausgang 5 – Signal/Signal 4-20 mA
–
5 GND
6
Ausgang 6 – Signal/Signal 4-20 mA
–
6 GND
7
Ausgang 7 – Signal/Signal 4-20 mA
–
7 GND
8
Ausgang 8 – Signal/Signal 4-20 mA
–
8 GND
Funktion
