4 Anschlüsse
17
16
15
14
13
12
11

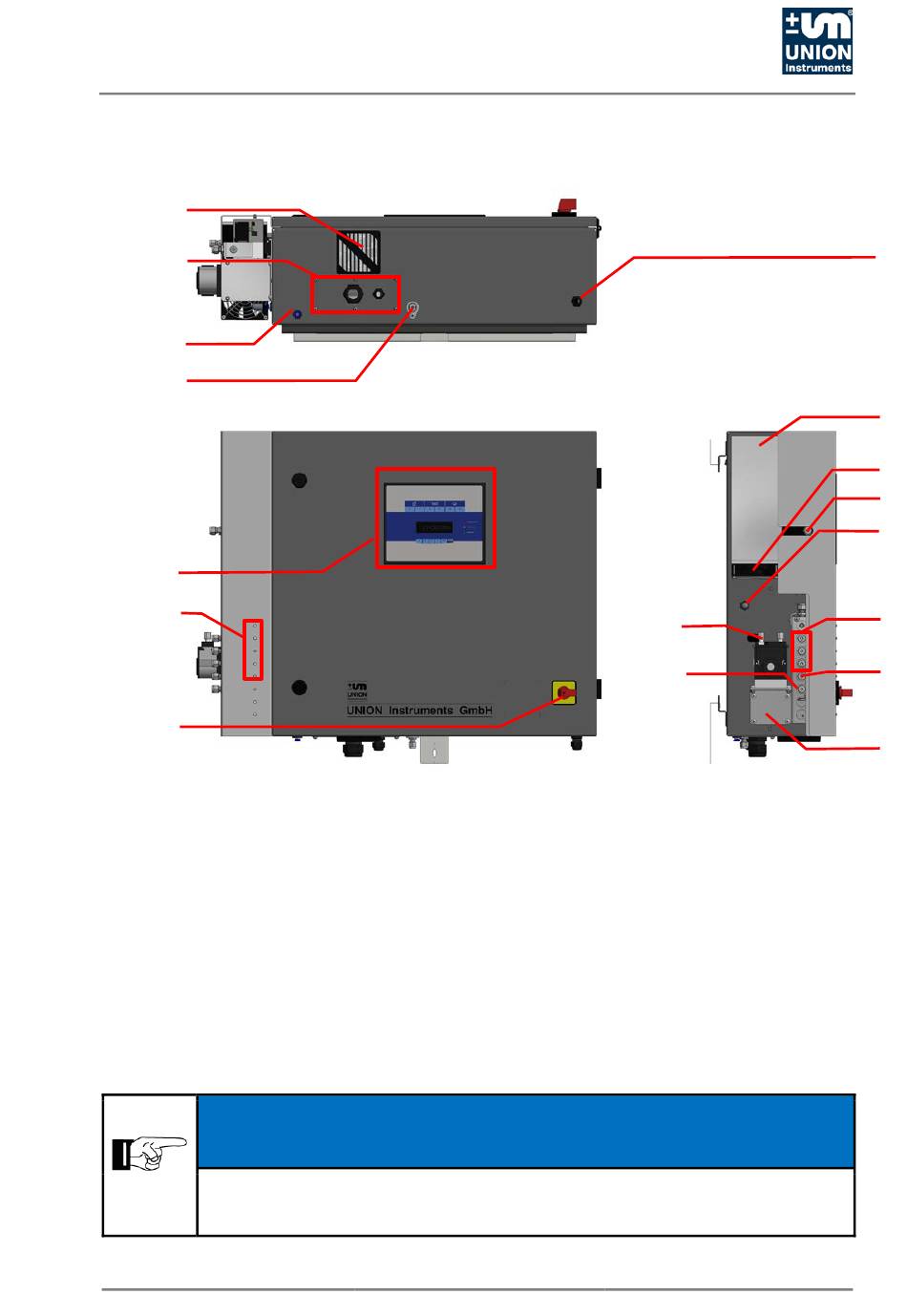

Abb. 4.1:
1. Kabeldurchführung Stromversorgung
2. Gaskühler
3. Lüfter Gaskühler
4. Eingang Prozessgas feucht/Input
process gas wet
5. Ansaugluftfilter
6. Eingang Prozessgas trocken, Anzahl
optional / Input process gas dry -
quantity optional
7. Eingang Kalibriergas/Input calibration
gas
8. Schlauchpumpe
HINWEIS
Es ist möglich, dass bis zu 6 Messstellen angeschlossen werden können, 1
Messstelle für kondensathaltiges Gas, bis zu 5 Messstellen für trockenes Gas.
Produktbeschreibung
10
9
9. Eingang Spülgas / Input purge gas
10. Anschluss Kondensatpumpe
11. Hauptschalter
12. Anzeige Magnetventile Ein/Aus
13. Bedienelement
14. Ausgang Prozessgas
Output process gas
15. Ausgang Druckregler Leckage
Output pressure regulator leakage
16. Kabeldurchführungen
17. Lüfter
1
2
3
4
5
6
7
8
