Analogausgänge

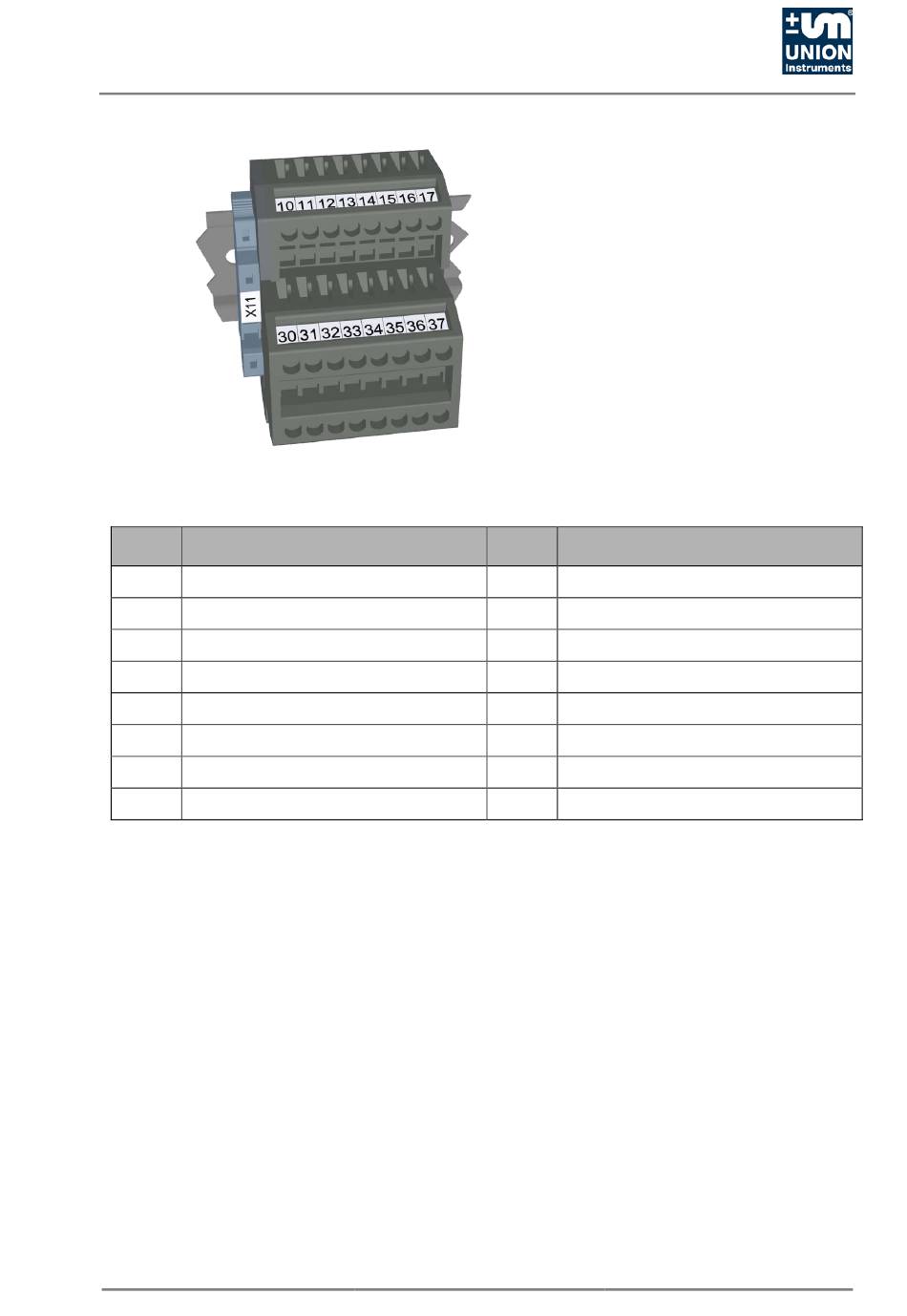

Abb. 5.6:
Pos.-
Nr.
10 Ausgang 1 – Signal/Signal 4-20 mA
1 GND
30
11 Ausgang 2 – Signal/Signal 4-20 mA
31 2 GND
12 Ausgang 3 – Signal/Signal 4-20 mA
32 3 GND
13 Ausgang 4 – Signal/Signal 4-20 mA
33 4 GND
Bei optionaler Ausstattung mit analogen Ausgängen, werksseitige Belegung wie folgt:
Belegung der analogen Schnittstelle frei konfigurierbar mit Software INCACtrl.
Der Bürdenwiderstand beträgt 500 Ohm.
Klemmblock X11: Analogausgänge (Anzahl optional)
Funktion
Transport, Aufstellung und Abnahme
Pos.-
Nr.
14 Ausgang 5 – Signal/Signal 4-20 mA
5 GND
34
15 Ausgang 6 – Signal/Signal 4-20 mA
35 6 GND
16 Ausgang 7 – Signal/Signal 4-20 mA
36 7 GND
17 Ausgang 8 – Signal/Signal 4-20 mA
37 8 GND
Funktion
